ADI亚德诺 LT3800 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4V 至 60V

输出电压高达 36V

自适应非重叠电路可防止开关贯通

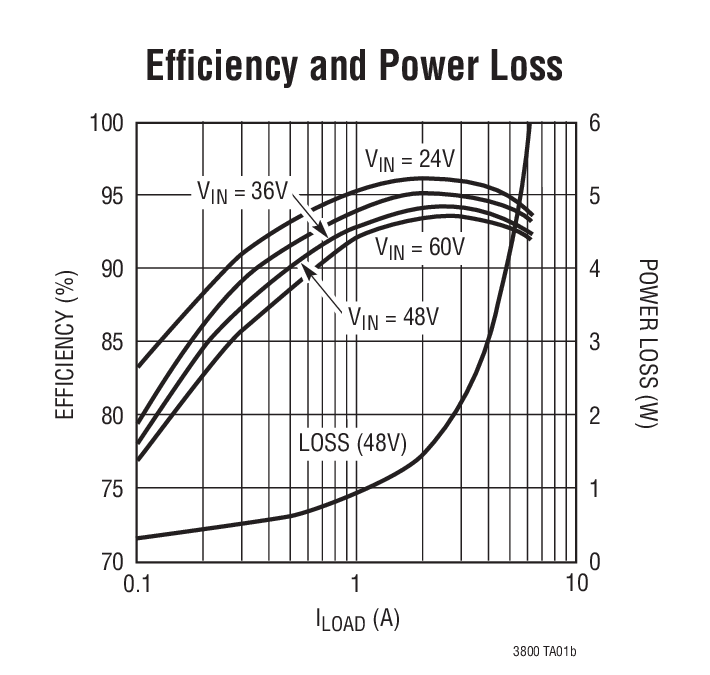

不连续操作的禁止反向电感器电流特性可提高轻负载时的效率

具自动复位功能的输出转换速率控制型软起动

无负载静态电流为 100μA

低停机电流：10μA

1% 稳压准确度

工作频率为 200kHz

标准栅极 N 沟道功率 MOSFET

电流限值不受占空比的影响

反向过流保护

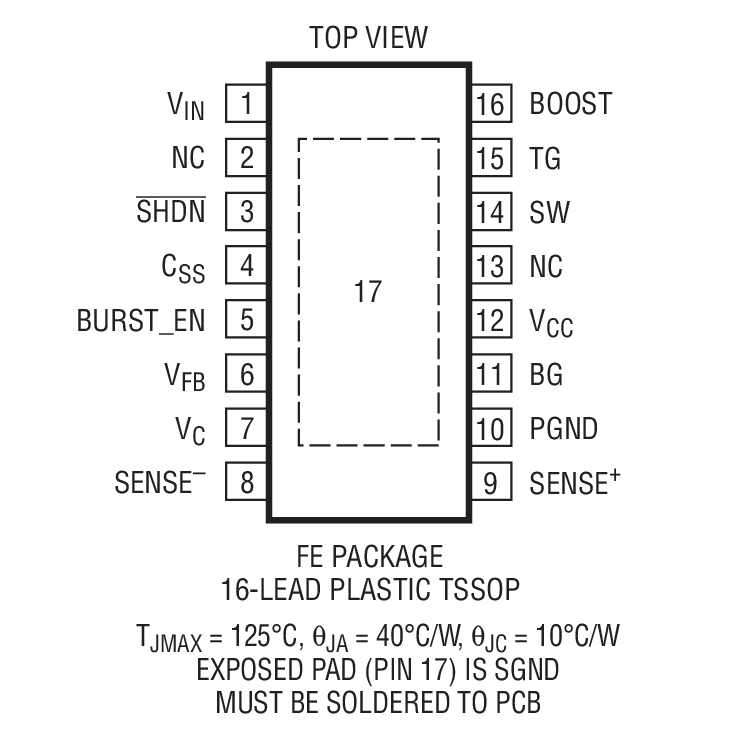

16 引脚耐热增强型 TSSOP 封装

产品详情和应用

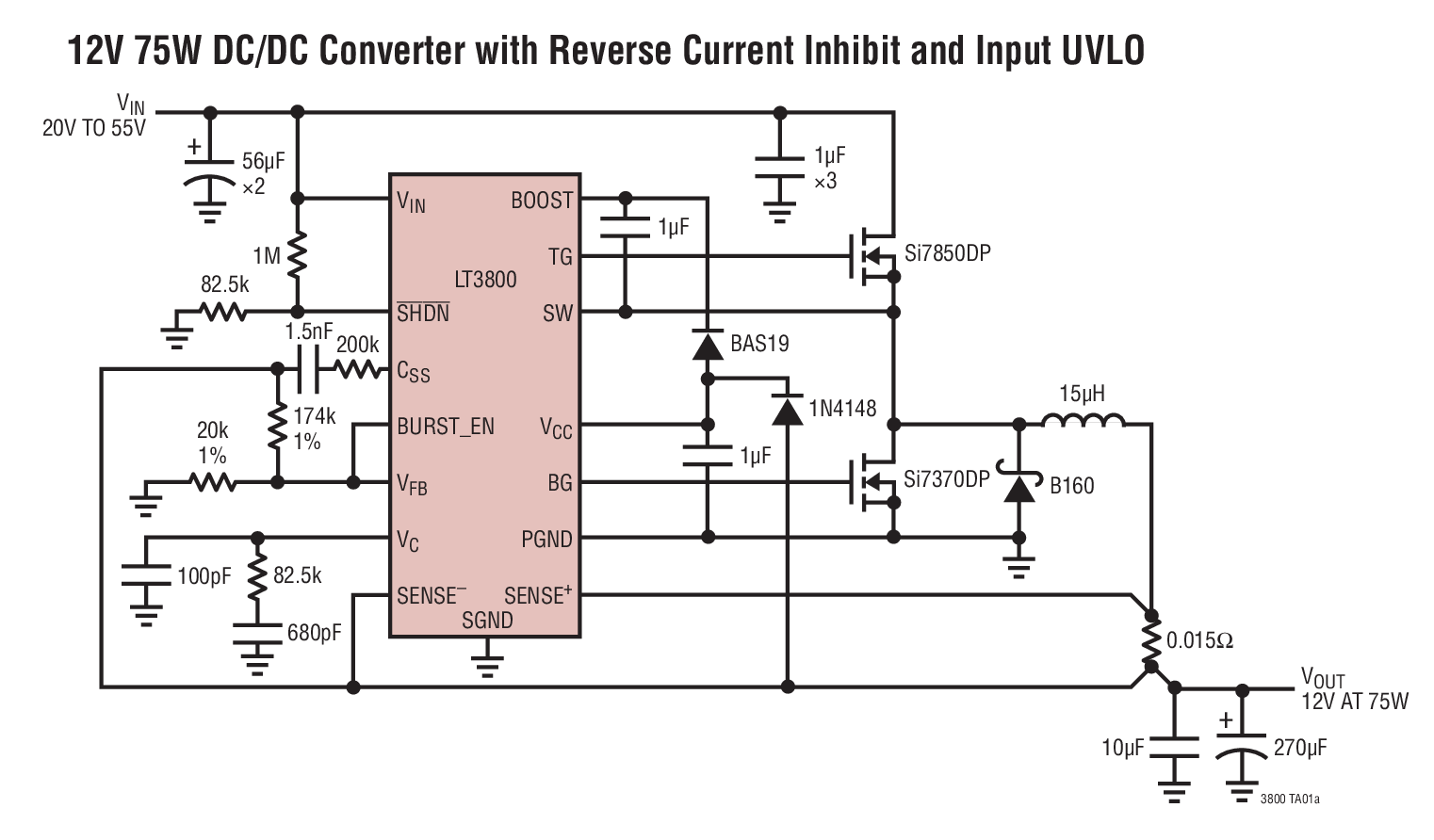

LT^®3800 是一款 200kHz 固定频率高电压同步电流模式降压型开关稳压控制器。该 IC 用于驱动标准栅极 N 沟道功率 MOSFET，并能够在 4V 至 60V 的输入电压条件下运作。一个内置稳压器直接从 V_IN 提供 IC 电源，并提供了从输出获得的电源，以较大限度地减小 V_IN 静态电流。MOSFET 驱动器采用了一种内部动态自举功能，较大限度地提高了正常操作期间的栅-源极 “接通” 电压以改善工作效率。LT3800 采用了突发模式 (Burst Mode^®) 操作，该操作模式将无负载静态电流减小至 100μA 以下。该器件还利用反向电感器电流禁止功能提升轻负载时的效率，从而使得控制器能够支持不连续操作。如果需要的话，突发模式操作和反向电感器电流禁止功能均可以停用。LT3800 具有可编程软起动功能，可直接控制转换器输出的电压转换速率，以减小启动浪涌电流和过冲误差。LT3800 采用 16 引脚耐热增强型 TSSOP 封装。

应用

12V 和 42V 汽车和重型设备
48V 电信电源
航空电子和工业控制系统
分布式功率转换器
