特性

• 在线路和负载范围内的输出精度优于±1%
• 使用N沟道MOSFET可实现高于90%的效率
• 可通过引脚选择高开关频率（300kHz、600kHz或1MHz）
• 输出电流超过35A
• 数字可编程输出：1.3V至3.5V
• 支持电流模式控制，以实现快速瞬态响应和逐周期限流保护
• 通过折返限流功能提供短路保护
• 用于快速负载瞬态响应的毛刺捕捉器电路
• 消弧电路过压保护
• 电源良好(PWROK)输出
• 数字软启动
• 大电流(2A)驱动输出
• 符合Intel VRM 8.2规范

产品详情和应用

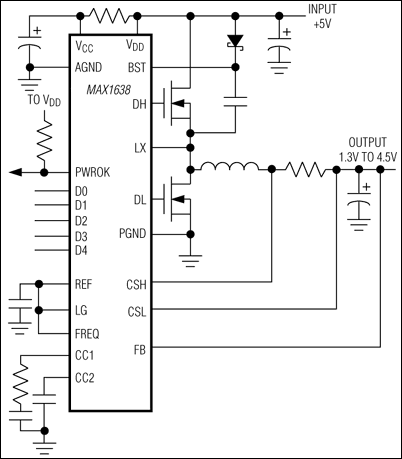

MAX1638是一款超高性能、降压型DC-DC控制器，适用于高端计算机系统的CPU电源。在一些要求严苛的应用中，输出电压精度和良好的瞬态响应对于正常运行至关重要，该器件专为这些应用而设计，在1.3V至3.5V电压下，可提供超过35A的电流，采用+5V±10%电源时的总精度为±1%。出色的动态响应可纠正由最新的动态时钟CPU引起的输出瞬变。该控制器通过同步整流可实现高于90%的效率。飞跨电容自举电路用于驱动低成本外部N沟道MOSFET。

可通过引脚选择300kHz、600kHz或1MHz开关频率。高开关频率支持使用小型表面贴装电感，并降低输出滤波电容要求，从而缩减电路板面积和系统成本。

MAX1638提供24引脚SSOP和QSOP（未来的封装）封装，并提供附加功能，例如数字可编程输出、可调瞬态响应，以及可选的0.5%、1%或2%交流负载调整。GlitchCatcher™电流升压电路可确保从负载瞬变中快速恢复，消除了降压电感器引起的延迟。输出过压保护由消弧电路提供，当输出比正常调节点高200mV时，消弧电路会以100%的占空比导通低侧MOSFET。其他特性包括内部数字软启动、电源良好输出和3.5V±1%基准电压输出。

应用

• 计算机：台式机、工作站、服务器
• GTL总线终端
• 局域网服务器
• Pentium®
• 工作站
