特性

• 25A输出电流
• 内置功率MOSFET
• 4.5V至25V电源供电
• 在工作温度范围内保证1%的FB电压精度
• 可调输出电压低至0.7V
• 200kHz至1MHz可调开关频率或外同步
• 采用多相设计，提供精确的电流分配
• 180°反相同步输出
• 可调节过流门限
• 可调节斜率补偿
• 可选择限流模式：闭锁或自动重启
• 启动进入预偏置输出时，输出电压单调上升
• 输出可源出、吸入电流，适合DDR应用
• 使能输入
• 电源就绪(POK)输出
• 可调节软启动
• 独立的可调节过压保护

产品详情和应用

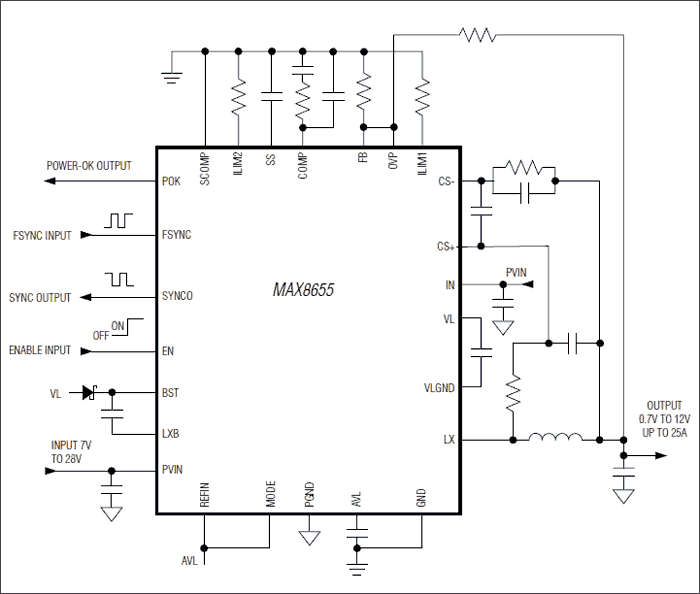

MAX8655同步PWM buck调节器工作于4.5V至25V输入电压范围，可产生0.7V至5.5V可调输出电压，提供高达25A的负载电流。内置功率MOSFET支持小外型设计，易于布线并降低了EMI。减小电路板寄生电感，可确保在高频工作时效率最高。

MAX8655采用峰值电流控制架构，可调节固定开关频率(200kHz至1MHz)，支持外同步。利用电感的直流电阻提供MAX8655的限流功能，有助于提高效率；也可以使用外部检流电阻提高检测精度。折返式限流功能降低了严重过载或短路情况下的功耗。提供基准输入，作为高精度外部基准输入或用于DDR跟踪。

单调启动能够能够保证启动时安全进入预偏置输出，而传统的降压调节器在软启动期间会向输出电容放电，并在输出端产生负压，有可能损坏负载。

180°反相同步输出能够实现与另一个MAX8655的同步工作。

使能输入控制通/断操作，可灵活实现输出排序功能。输出电压检测电路实现可调节的过压保护，保护电压与反馈网络无关，进一步提高了输出过压保护的安全性。

综上所述，MAX8655为有经验的用户提供足够的灵活性，对于没有电源设计经验的工程师来说同样简单易用。

关于PowerMind™的更多信息

应用

• IBA电源
• 网络
• 非隔离型DC-DC电源模块
• 笔记本电脑
• 负载点电源
• 服务器与工作站
• 电信电源
