ADI亚德诺 LTC3707-SYNC 产品介绍

2026-03-09 0次

特性

180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
OPTI-LOOP^® 补偿较大限度地减小了输出电容 C_OUT
双 N 沟道 MOSFET 同步驱动
±1.5% 输出电压准确度
电源良好输出电压监视器
可锁相固定频率：150kHz 至 300kHz
宽 V_IN 范围：工作时为 4.5V 至 28V
非常低压差操作：99% 占空比
可调软起动电流斜坡上升

折返输出电流限制
具备失效选项的闭锁短路停机功能
输出过压保护
输出电压远端采样
低停机静态电流 I_Q：20μA
5V 和 3.3V 备用稳压器

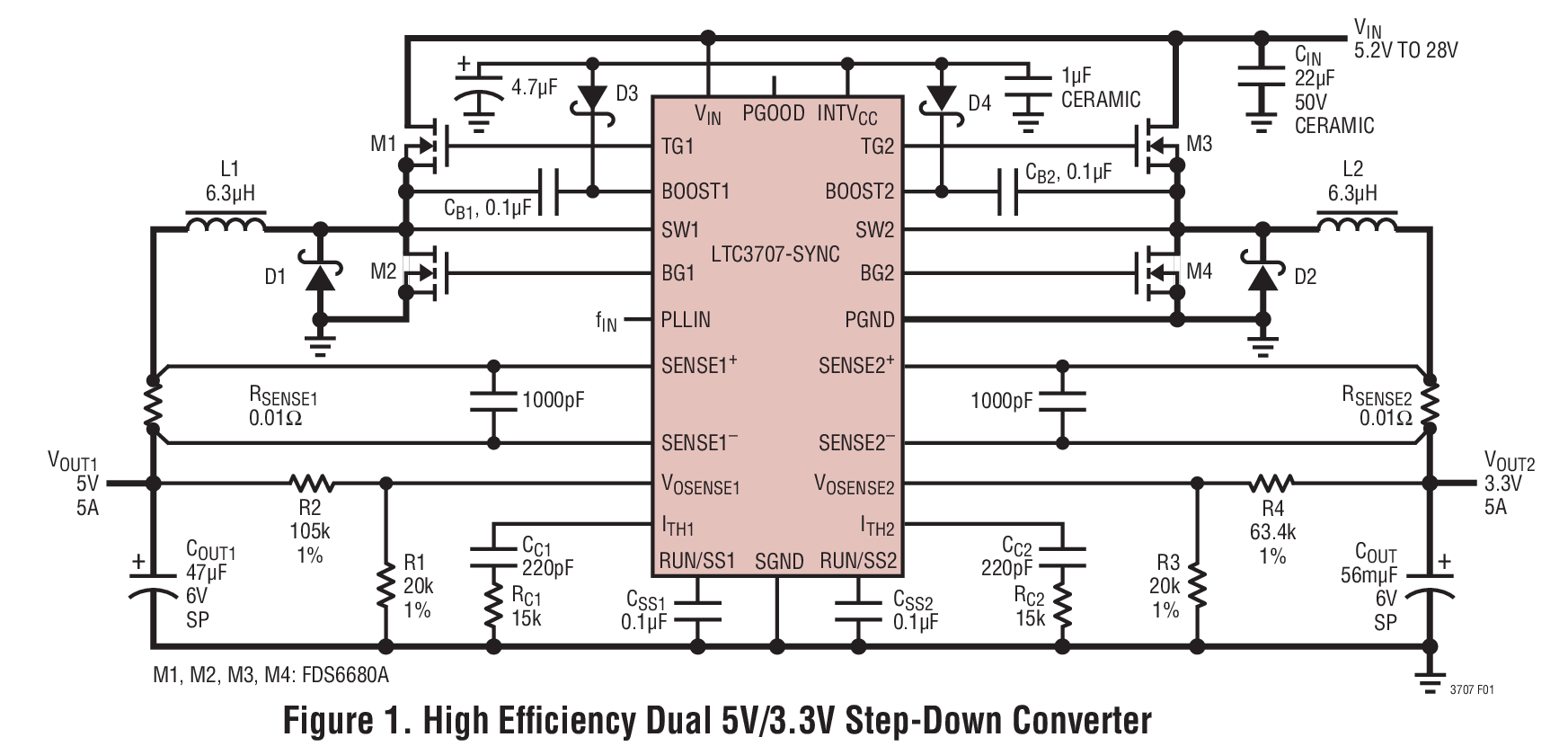

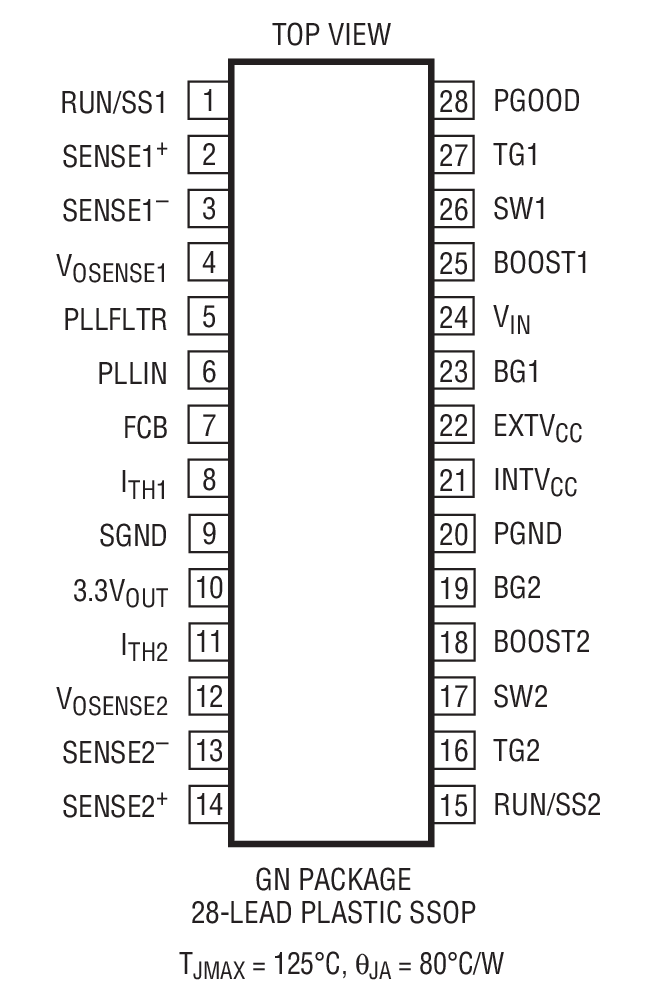

小外形 28 引脚窄体 SSOP 封装 (宽度为 0.150 英寸)
可选的工作模式：恒定频率、突发模式 (Burst Mode^®) 和 PWM

产品详情和应用

LTC^®3707-SYNC 是一款高性能、双通道、降压型开关稳压器控制器，用于驱动全 N沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 300kHz 的可锁相频率。通过使两个控制器输出级异相工作，较大限度地降低了由输入电容器的 ESR 所引起的功率损失和噪声。

OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源良好输出指示器可与未来的微处理器兼容，而且，4.5V 至 28V (最大值为 30V) 的宽输入电源范围囊括了所有的化学电池。

用于每个控制器的一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返可对 MOSFET 在短路条件下的功耗加以限制。输出过压保护电路闭锁在底端 MOSFET 上，直到 V_OUT 恢复至正常值为止。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或对一个副端绕组实施稳压。该 IC 包括一个电源良好输出引脚，当两个输出均位于其设计调整点的 7.5% 以内时，该引脚将发出指示信号。

应用

笔记本电脑和掌上型电脑、PDA
电信系统
便携式仪器
电池供电式数字设备
DC 功率分配系统
