特性

• 可对任何大小的电容器进行充电
• 电压调节模式中的低噪声输出
• 在无负载条件下实现稳定操作
• 具轨至轨操作能力的集成 2A MOSFET 栅极驱动器 (对于 V_CC ≤ 8V)
• 可选的 5.6V 或 10.5V 内部栅极驱动电压箝位
• 可由用户选择的过压 / 欠压检测功能
• 易于调节的输出电压
• 主端或副端输出电压检测
• 宽输入 V_CC 电压范围 (5V 至 24V)

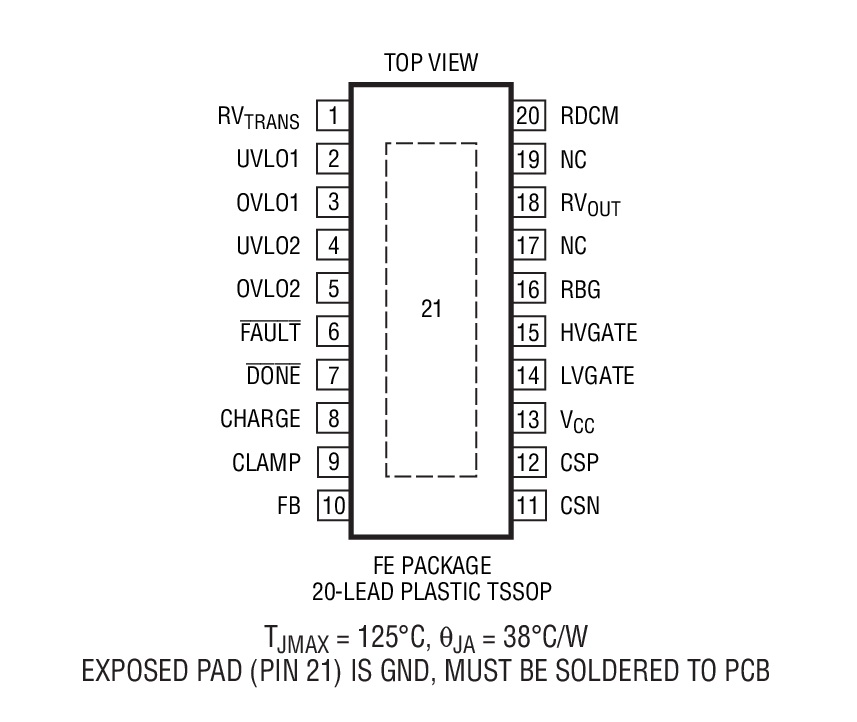

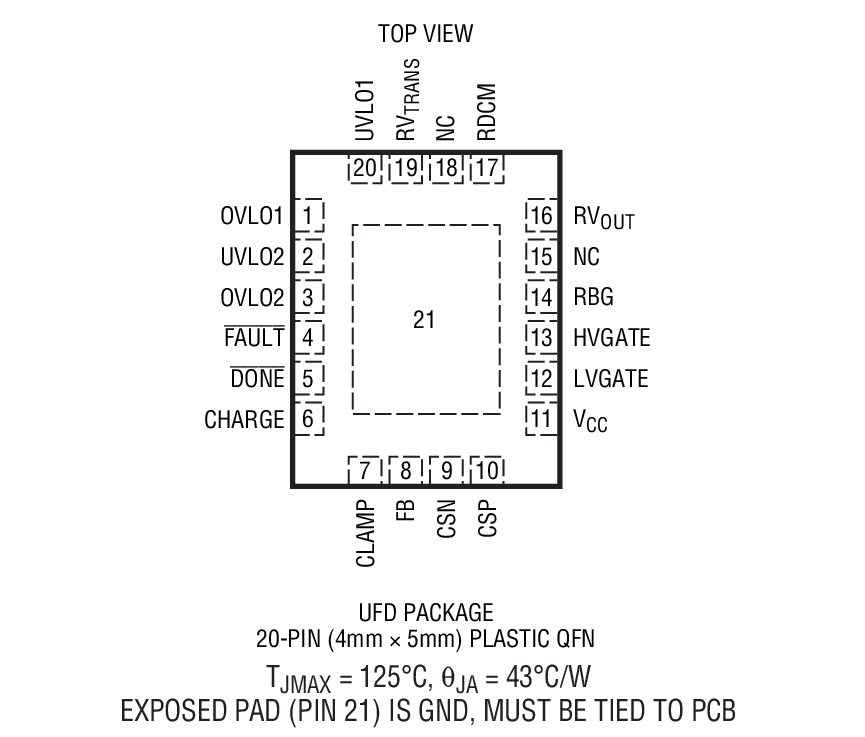

• 采用 20 引脚 QFN 4mm x 5mm 和 20 引脚 TSSOP 封装

产品详情和应用

LT^®3751 是一款能够接受高输入电压的反激式控制器，专为把一个大电容器快速充电至一个可由用户调节的目标电压 (利用变压器匝数比和 3 个外部电阻器来设定) 而设计。一个任选的反馈引脚可用来提供一个低噪声高电压已调输出。

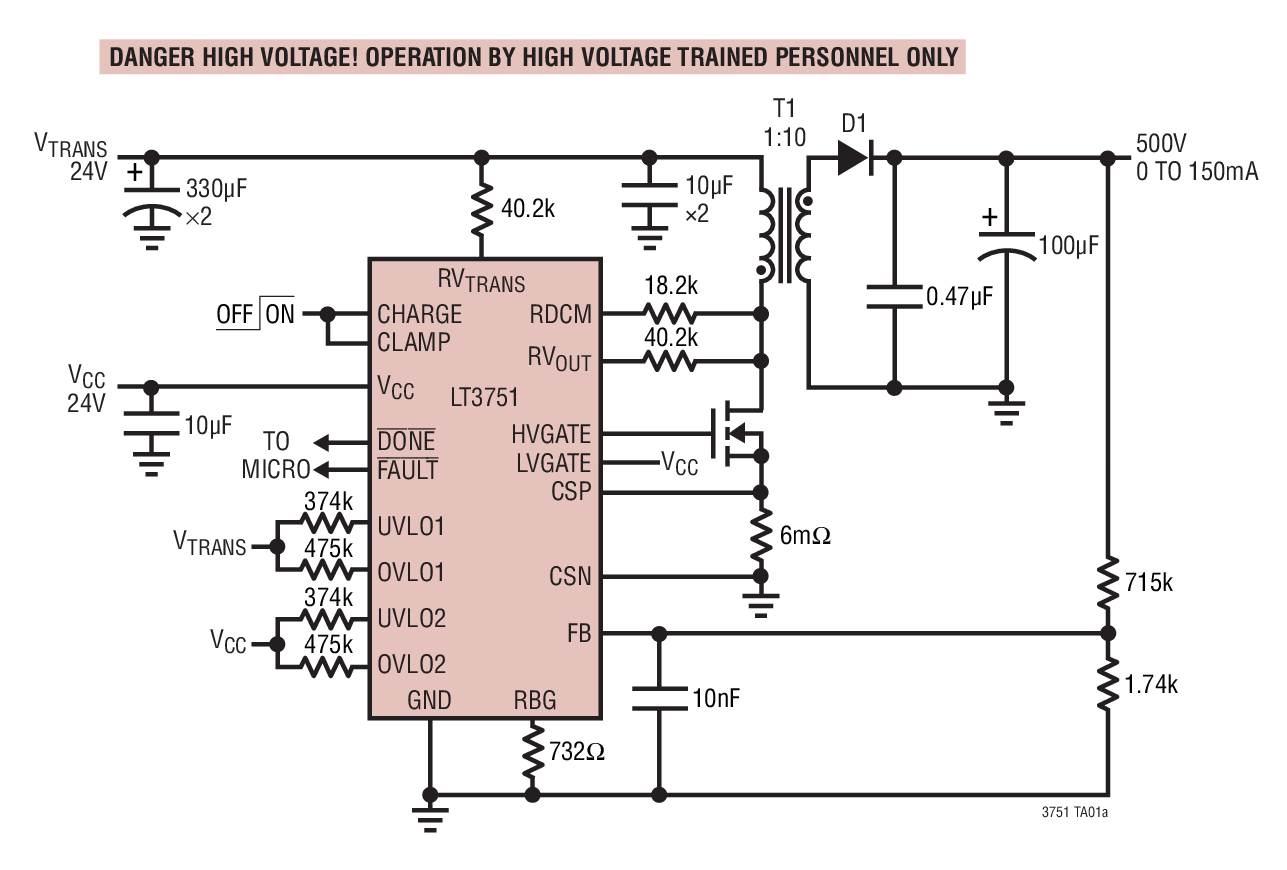

LT3751 具有一个集成的轨至轨 MOSFET 栅极驱动器，因而可在低至 4.75V 的电压条件下实现高效运作。一个 106mV 的低差分电流检测门限电压准确地限制了峰值开关电流。利用可由用户选择的过压和欠压闭锁电路提供了针对 V_CC 和 V_TRANS 的附加保护功能。在一种典型应用中，该器件能够在不到 1 秒的时间内将一个 1000μF 电容器充电至 500V。

CHARGE 引脚用于启动一个新的充电周期，并提供 ON/OFF 控制。当电容器达到其编程值且器件已经停止充电时，DONE 引脚将发出指示信号。当 LT3751 由于 V_CC 或 V_TRANS 电压超过了用户设置的电源容限而停机时，FAULT 引脚将发出指示信号。

• 高电压已调电源
• 高电压电容充电器
• 专业照相闪光灯系统
• 应急频闪灯
• 安全 / 存货控制系统
• 引爆器
