特性

• 双路Quick-PWM
• 内置100mA、5V或可调输出线性稳压器
• 独立的LDO旁路输入
• 内部自举二极管
• 次级反馈输入保持电荷泵工作
• 3.3V、5mA RTC供电电源(常开)
• OUT1：5V或1.5V固定输出或0.7V可调反馈
• OUT2：3.3V或1.05V固定输出或动态调节
• 次级SMPS上0V至2V REFIN2动态输入
• 2V ±1%、50µA基准
• 6V至24V输入电压范围(28V，最大值)
• 超声模式
• 独立的SMPS及LDO使能控制
• 独立的SMPS电源就绪输出
• 所需元件数最少

产品详情和应用

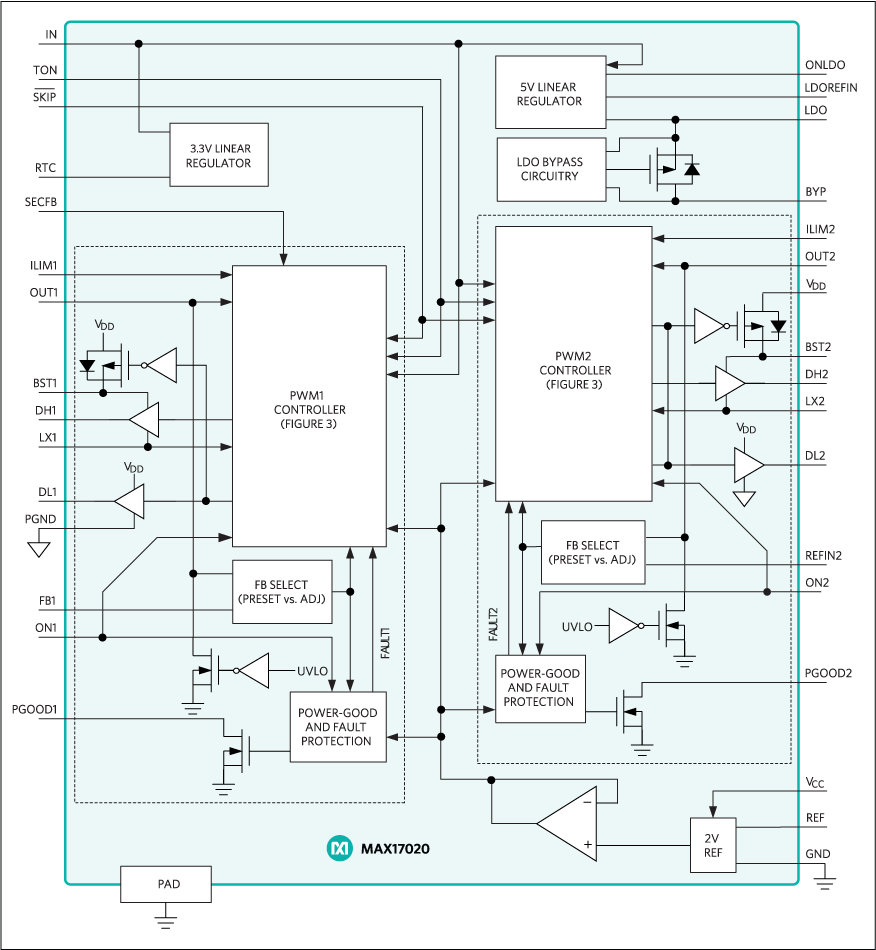

MAX17020带同步整流的双通道Quick-PWM™降压电源(SMPS)控制器，用于生成电池供电系统的5V/3.3V主电源或1.5V/1.05V I/O电源。低边MOSFET检测提供简单的低成本、高效电流检测功能，可实现谷电流限制保护。限流功能与输出过压和欠压保护功能相结合，确保可靠的输出电压。

工作在跳脉冲模式或超声模式时，5V/3.3V或1.5V/1.05V SMPS输出可以节省功耗并避免产生可闻噪声。超声模式强制控制器将轻载时的开关频率维持在大于20kHz的水平。

内部100mA线性稳压器可以产生上电或其它低功耗“常备电路”所需的5V偏置电压。当SMPS启动时，独立的旁路输入可以自动旁路线性稳压器。

该主控制器还具有次级反馈输入，在SECFB电压降至其门限电压以下时触发一个超声波脉冲(DL1开启)。这样可以在不对输出电压产生过充的情况下，由DL1驱动刷新外部电荷泵。

该器件具有独立的关断控制，简化上电及断电排序设计。为了防止启动时的电流尖峰，内部电压在1ms周期内从零缓慢上升到最终目标电压。为了防止关断时输出端出现振铃使电压达到地电位以下，内部电压在1ms内从先前电压缓慢下降至零。两个独立的电源就绪输出简化了与外部控制器的接口。

MAX17020与MAX8778引脚兼容。

应用

• DDR1、DDR2、DDR3电源
• 游戏控制台
• 图形卡
• I/O系统电源(1.5V和1.05V电源)
• 低功耗I/O和芯片组电源
• 主系统电源(5V和3.3V电源)
• 笔记本电脑
• PDA与移动通信
• 电信
• 2至4节Li+电池供电产品
