特性

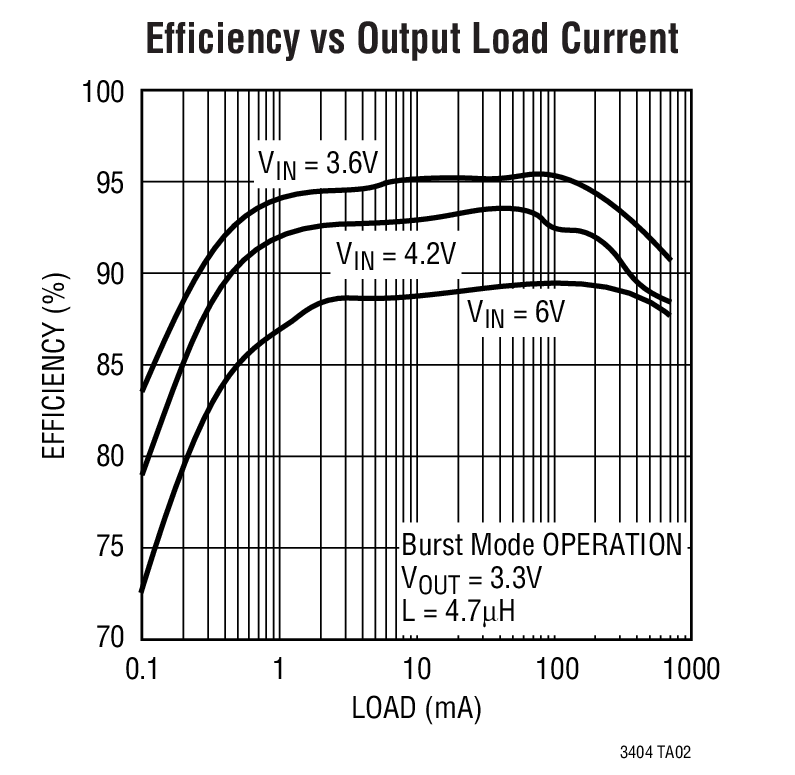

• 高效率：高达 95%
• 非常低的静态电流：工作期间仅为 10µA
• V_IN = 3.3V 时输出电流为 600mA
• 2.65V 至 6V 输入电压范围
• 1.4MHz 恒定频率工作
• 可同步范围由 1MHz 至 1.7MHz
• 可选的突发模式 (Burst Mode^™) 工作或脉冲跳跃模式
• 无需肖特基二极管
• 低压降工作：100% 占空比
• 0.8V 基准电压允许低电压输出
• 停机模式吸取 < 1µA 的供电电流
• ±2% 输出电压精度
• 电流模式控制可获得极佳电压和负载瞬态响应
• 过流和过温保护

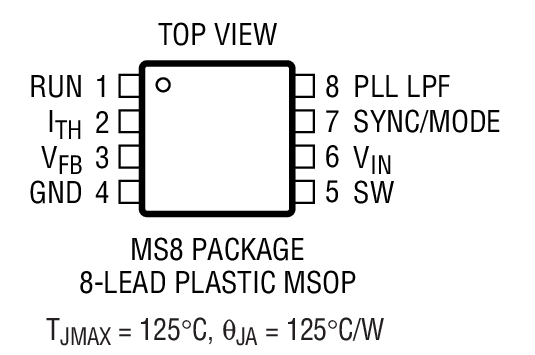

• 采用 8 引线 MSOP 封装


产品详情和应用

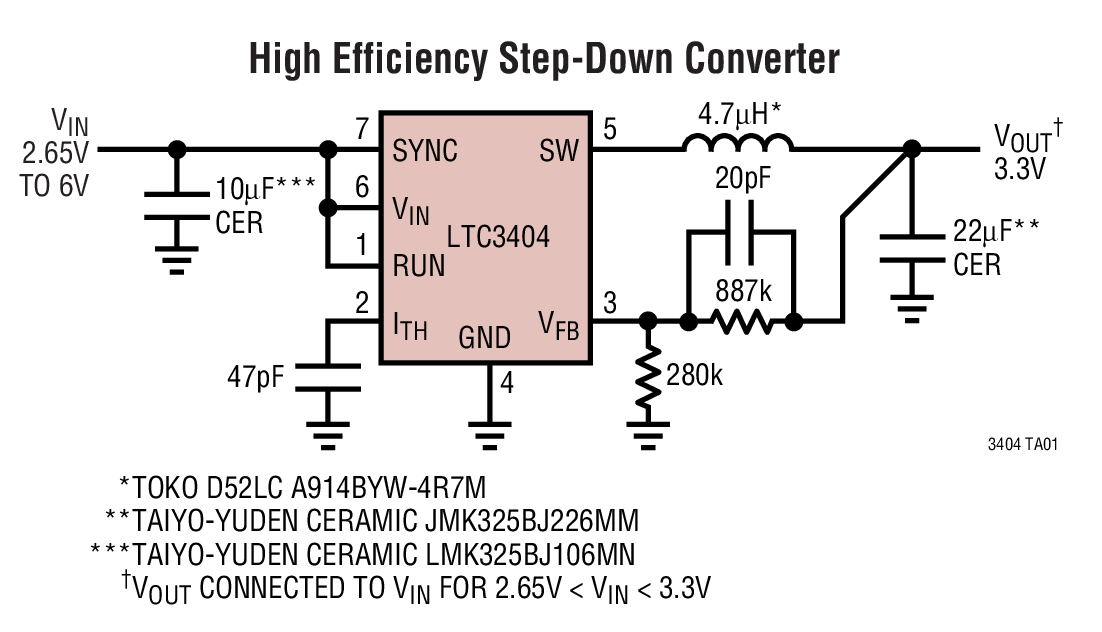

LTC^®3404 是一种采用恒定频率、电流模式架构的高效单片同步降压稳压器。工作时供电电流仅为 10mA，停机时则下降至 < 1µA。2.65V 至 6V 的输入电压范围使得 LTC3404 非常适合单节锂离子电池供电的应用。100% 占空比提供了低压降工作，延长了便携系统中的电池寿命。

开关频率内部设置为 1.4MHz，允许采用小型表面贴装电感器和电容器。对于噪声敏感的应用， LTC3404 可以外部同步到 1MHz 至 1.7MHz。在同步过程中或当 SYNC/MODE 引脚下拉到低电平时，突发模式会被禁止，从而避免与音频电路干扰的低频纹波。

内部同步开关提高了效率并消除了对外接肖特基二极管的需求。采用 0.8V 反馈基准电压很容易支持低输出电压。LTC3404 采用一种节省空间的 8 引线 MSOP 封装。

 对于较高输入电压 (11V 最大绝对值) 应用，请参考 LTC1877 的数据手册。

• 蜂窝电话
• 无线和 DSL 调制解调器
• 个人信息装置
• 便携仪器
• 分布式电源系统
• 电池供电设备
