特性

• 电流模式控制
• 高达625kHz的可编程开关频率
• 精确的UVLO门限(1%)
• 带有内部延迟的漏极开路UVLO指示输出
• 36V至72V的电信电压范围
• 通用离线输入电压范围
  • 85V交流至265V交流整流电压(MAX17500)
• 9.5V至24V输入电压(MAX17499)
• 数字软启动
• 具有较大滞回电压的内部自举UVLO (MAX17500)
• 内部误差放大器，带有精度为1.5%的基准
• 50µA (典型值)启动电源电流
• 50%最大占空比(MAX17499A/MAX17500A)
• 75%最大占空比(MAX17499B/MAX17500B)
• 60ns逐周期限流传输延迟
• 微型10引脚µMAX封装

产品详情和应用

MAX17499/MAX17500电流模式PWM控制器包含了设计宽输入电压、隔离或非隔离电源所需的所有控制电路。MAX17499适用于低输入电压(9.5V直流至24V直流)电源；MAX17500适用于通用输入(85V交流至265V交流整流电压)电源或电信(-36V直流至-72V直流)电源。

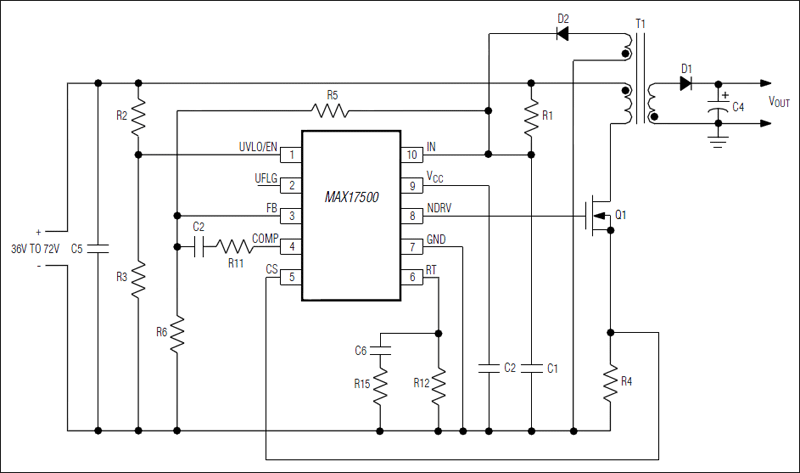

IC内置一个误差放大器，能够用来调整第三绕组的输出电压，从而实现主侧稳定的隔离电源，无需光电耦合器。输入欠压锁定(UVLO)可以用来设置输入启动电压，确保在电压跌落的情况下正确操作。带有210µs内部延迟的漏极开路UVLO指示输出可对二次侧控制器进行顺序控制。输入电源启动电压可用外部分压器设定。UVLO/EN输入能够关断器件。内部数字软启动消除了输出电压过冲。

MAX17500内置自举UVLO，具有较大的滞回，启动时最低需要23.6V的电压。MAX17499内部没有自举UVLO，可采用最低9.5V的电压直接偏置。

IC的开关频率由外部电阻设置。MAX17499A/MAX17500A具有50%的最大占空比，而MAX17499B/MAX17500B具有75%的最大占空比。这些器件均采用10引脚µMAX®封装，工作在-40°C至+85°C温度范围。

应用

• 1/2、1/4和1/8砖电源模块
• 12V升压和SEPIC调节器
• 高效、隔离电信电源
• 工业电源变换
• 隔离、非隔离型高亮度LED
• 隔离型不间断电源
• 网络/服务器
• 电源
