ADI亚德诺 ADP2164 产品介绍

2026-03-09 0次

特性

4 A连续输出电流
43 mΩ和29 mΩ集成式FET
输出精度：±1.5%
输入电压范围：2.7 V至6.5 V
输出电压：0.6 V至V_IN
开关频率
- 固定频率：600 kHz或1.2 MHz
- 可调频率：500 kHz至1.4 MHz
可在500 kHz与1.4 MHz之间同步
可选同步相移：0°或180°

电流模式结构
精密使能输入
电源良好输出
电压跟踪输入
集成软启动
内部补偿
启动进入预充电输出
UVLO、OVP、OCP和热关断

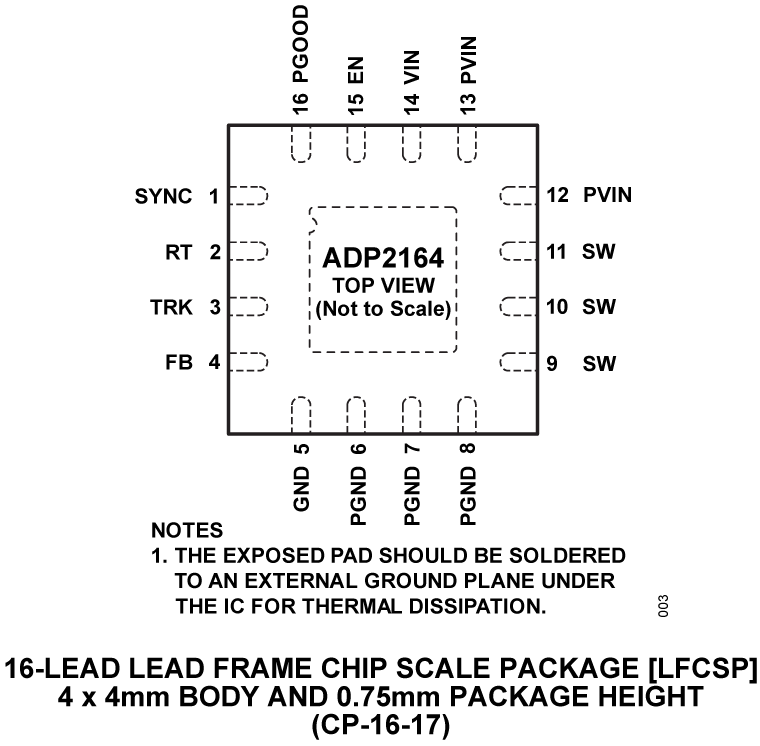

采用16引脚4 mm × 4 mm LFCSP封装

产品详情和应用

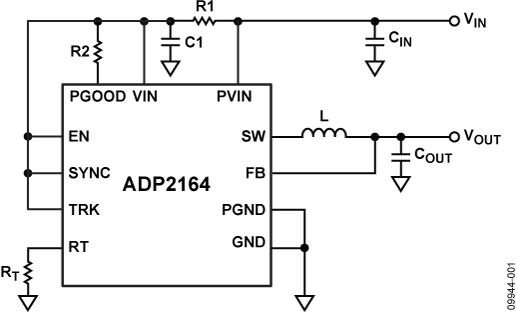

ADP2164是一款4 A、同步、降压DC-DC调节器，采用4 mm × 4 mm、紧凑型LFCSP封装。它使用电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。

ADP2164的输入电压范围为2.7 V至6.5 V，输出电压可在0.6 V至输入电压(VIN)范围内调整。ADP2164还提供6种预设输出电压选项：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V和1.0 V。

该器件集成了一对低导通电阻P通道和N通道内部MOSFET，以便最大程度地提高效率，同时尽可能减少外部元件数。100%占空比工作状态可在4 A输出电流下提供低压差。

1.2 MHz的高PWM开关频率允许使用小型外部元件，SYNC输入使多个IC可反相同步，以减少纹波并消除拍频。

ADP2164的其它主要特性包括欠压闭锁(UVLO)、用于限制启动时浪涌电流的集成软启动、过压保护(OVP)、过流保护(OCP)和热关断。

应用

负载点转换
通信及网络设备
工业与仪器仪表
消费类电子设备
