ADI亚德诺 LTC3309A 产品介绍
2026-03-09
0次
特性
- 与LTC3307(3A)和LTC3308(4A)引脚兼容
- 高效率：8mΩ NMOS，31mΩ PMOS
- 可编程频率：1MHz - 3MHz
- 小型电感和电容
- 峰值电流模式控制
- 22ns最短导通时间
- 宽带宽、快速瞬态响应
- Silent Switcher® 架构
- 超低EMI辐射
- 低纹波突发工作模式(Burst Mode®)，IQ为40µA
- 可在过载情况下安全地承受电感饱和
- VIN 范围：2.25V至5.5V
- VOUT 范围：0.5V至VIN
- VOUT 精度：±1%(全温度范围)
- 精准400mV使能阈值，关断时1µA
- 电源良好指示、内部补偿和软启动
- 散热增强型2mm x 2mm LQFN封装
- 通过AEC-Q100汽车应用认证
产品详情和应用
LTC3309A是一款非常小巧、高效率、低噪声、单片同步6A降压型DC/DC转换器，采用2.25V至5.5V输入电源。该稳压器在1MHz至3MHz的开关频率下使用恒定频率峰值电流模式控制，最小导通时间低至22 ns，可通过小型外部元件实现快速瞬态响应。Silent Switcher架构可较大程度地降低EMI辐射。

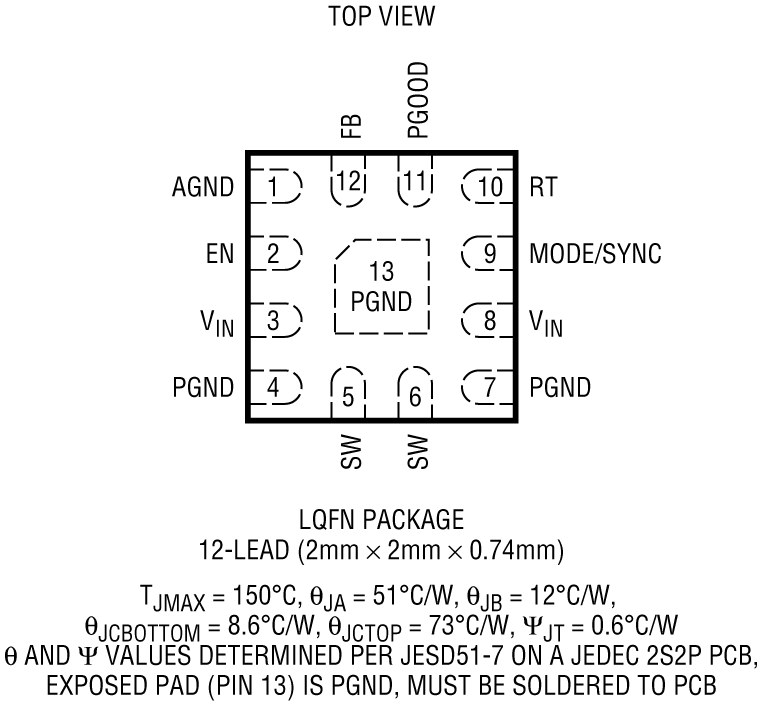

LTC3309A 可在强制连续或跳脉冲模式实现低噪声运行，或在轻负载下以低纹波突发模式工作以实现高效率，非常适合电池供电系统。该IC可将输出电压调节到最低500mV。其他特性包括输出过压保护、短路保护、热关断、时钟同步以及高达100%占空比运行以实现低压差。该套件采用12引脚2 mm × 2 mm × 0.74 mm纤薄LQFN封装，并带有裸露焊盘以降低热阻。
对于需要更快上电的应用，LTC3309A-7支持更快上电和软启动。
应用
- 光网络、服务器、电信
- 汽车、工业、通信
- 分布式直流电源系统(POL)
- FPGA、ASIC、微处理器内核电源
- 电池供电系统
