特性

• +3.5V至+28V较宽的输入电压范围
• 可承受+42V输入电压瞬变
• 600mA最小输出电流，带过流保护
• 固定输出电压(+3.3V和+5V)
• 2.1MHz开关频率，三种工作模式
  • 25µA超低静态电流的跳脉冲模式
  • 强制固定频率模式
  • 外部时钟同步模式
• 可选择扩频调制模式
• 电源就绪输出
• 使能引脚可接受+3.3V至+42V逻辑电平
• 热关断保护
• -40°C至+125°C汽车级温度范围
• 10引脚TDFN-EP或16引脚TSSOP-EP封装
• 通过AEC-Q100认证

产品详情和应用

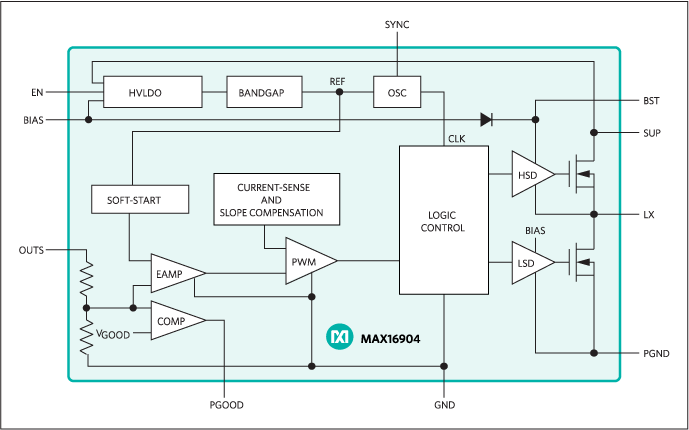

MAX16904为小尺寸、同步整流buck转换器，集成高边和低边开关。器件可接受+3.5V至+28V输入电压范围，提供600mA输出电流，空载情况下静态电流只有25µA。PGOOD信号用于指示输出电压状况，MAX16904能够支持97%的占空比操作，可理想用于汽车和工业领域。

MAX16904工作在2.1MHz开关频率，允许使用小尺寸外部元件，并具有足够低的输出纹波。器件确保没有AM波段信号干扰。为了优化系统性能，可编程SYNC输入能够设置三种频率模式：强制固定频率、跳脉冲模式(25µA超低静态电流)和外部时钟同步。可定制MAX16904提供扩频调制功能，以降低频率调制产生的EMI辐射。

MAX16904提供增强散热的3mm x 3mm、10引脚TDFN封装或16引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 汽车
• 高压输入DC-DC转换器
• 工业
• 军品
