• 宽输入范围：4V 至 36V
• 过压停机功能可保护电路安全承受 70V 瞬态电压
• 具内部电源开关的 2.6A 输出开关稳压器
• 具可编程电流限值的双通道、低压差、线性稳压控制器
• 跟踪 / 软起动输入和电源良好输出简化了软起动和电源排序
• 采用小型电感器及陶瓷电容器
• V_OUT(MIN) = 0.75V (降压稳压器和 LDO)
• 250kHz 至 2.5MHz 的可调开关频率
• 准确的使能门限提供了用户可编程的欠压闭锁
• 提供了时钟同步 (LT3694) 或用于实现至其他开关稳压器之同步的时钟输出 (LT3694-1) 选项

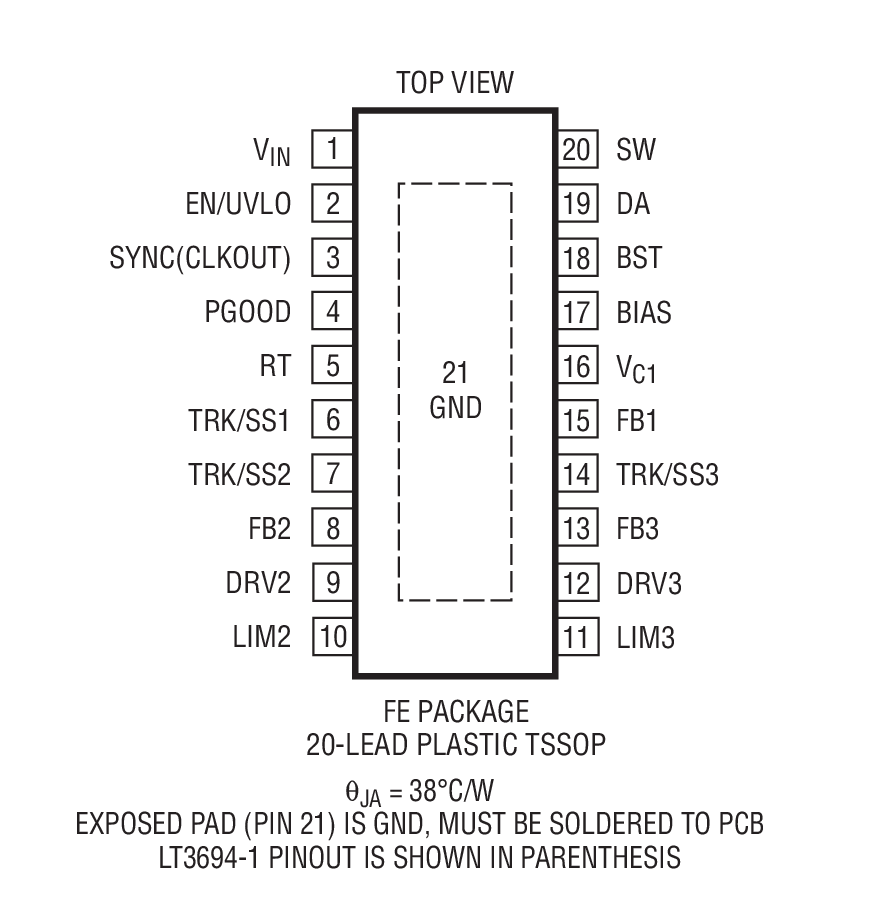

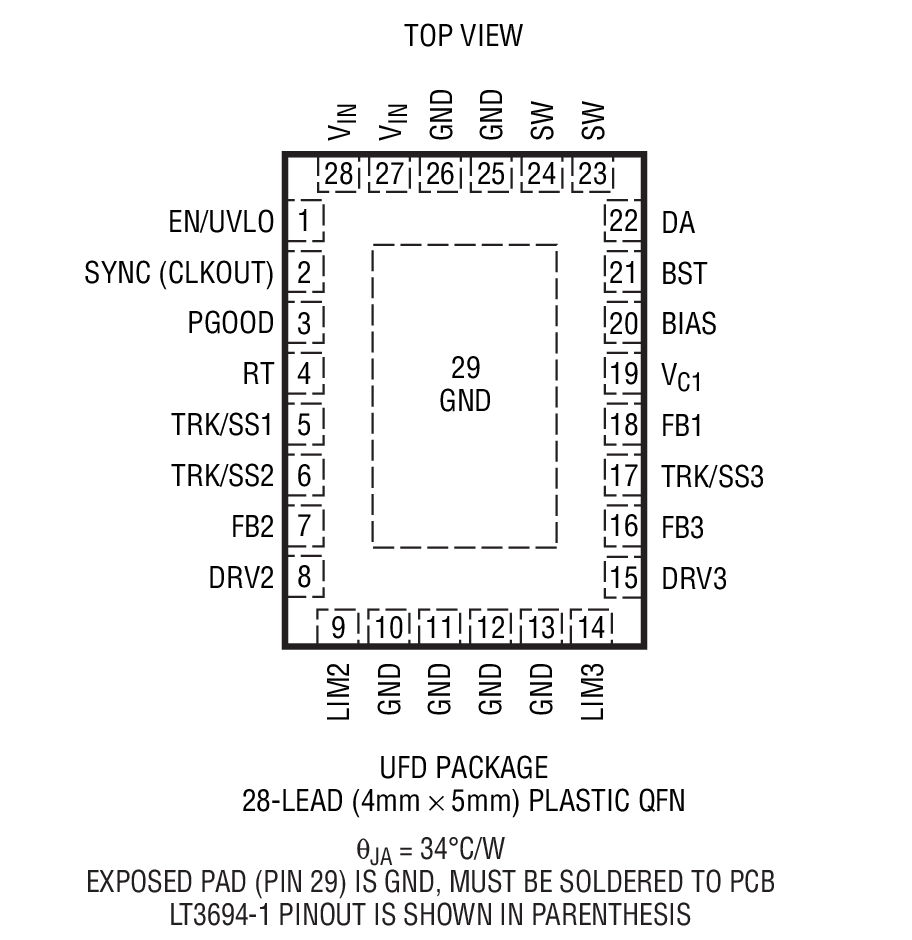

• 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 20 引脚 TSSOP 封装

产品详情和应用

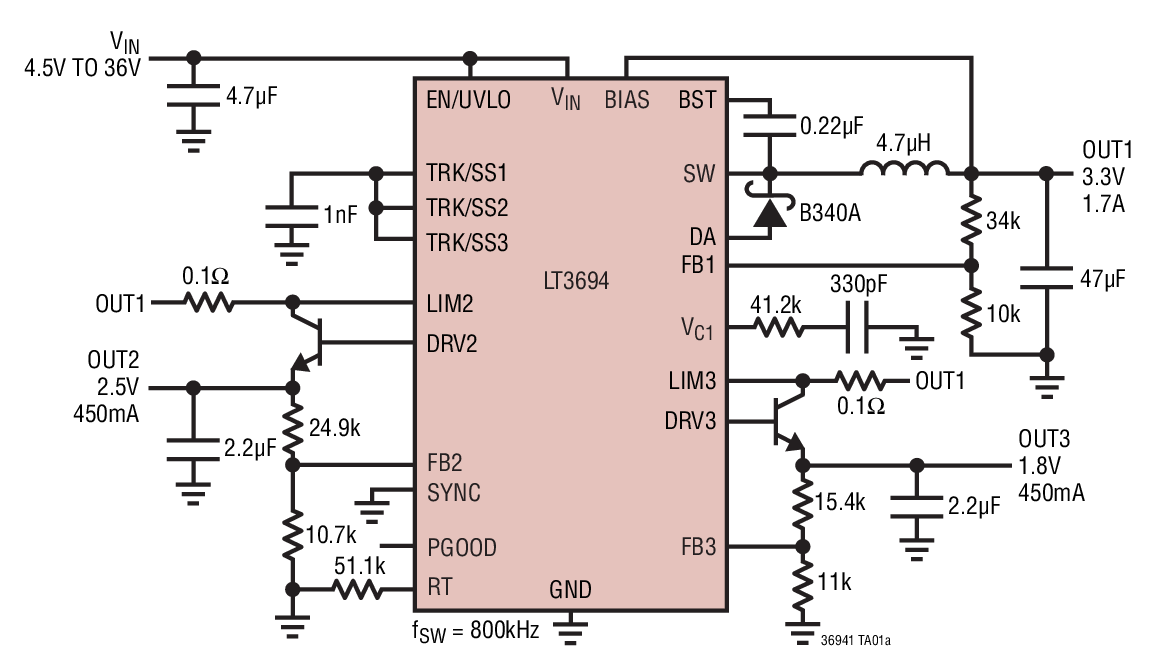

LT^®3694 / LT3694-1 是单片式、电流模式 DC/DC 转换器，具有双通道、低压差稳压控制器。开关转换器是一个能够在其输出端上产生高达 2.6A 电流的降压型转换器。每个稳压器具有独立的跟踪 / 软起动电路，因而简化了电源排序以及与微控制器和 DSP 的连接。

开关频率利用单个电阻器来设定，可调范围为 250kHz 至 2.5MHz。这种高开关频率允许使用小的电感器和陶瓷电容器，从而造就了非常小巧的三通道输出解决方案。恒定开关频率与低阻抗陶瓷电容器相组合，产生了低且可预知的输出纹波。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以避免 LT3694 遭受短路情况的损坏。频率折返和热停机提供了额外的保护功能。

凭借其 4V 至 36V 的宽输入电压范围，LT3694 可对多种电源进行稳压，从 4 节电池和 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等。LT3694 可利用 SYNC 引脚同步至一个外部时钟，而 LT3694-1 则提供了一个 CLKOUT 引脚，允许其他 DC/DC 转换器同步至 LT3694-1 时钟。
