特性

• 集成的75mΩ (典型)旁路FET
• 600mA负载时38mV压差
• 效率达94%
• 动态调整输出范围0.4V至3.4V (MAX8506, MAX8507)
• 外部固定的输出范围0.75V至3.4V (MAX8508)
• 1MHz固定频率PWM转换
• 保证600mA输出电流
• 0.1µA的关断电流(典型)
• 16引脚薄型QFN封装(4mm x 4mm、最高0.8mm)

产品详情和应用

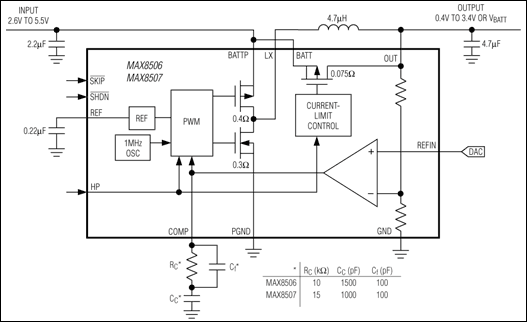

MAX8506/MAX8507/MAX8508集成了一个PWM降压型DC-DC转换器和一个75mΩ (典型)旁路FET，为WCDMA和cdmaOne™手机中的功放供电。电源电压范围为2.6V至5.5V，输出电流保证600mA。1MHz的PWM开关频率允许选用小型的外部元件。

MAX8506和MAX8507为动态受控，以提供从0.4V至3.4V的可变输出电压。MAX8508为外部可编程，用于提供0.75V至3.4V的固定输出。对于所有型号，数字逻辑允许采用高功率(HP)旁路模式，即直接将输出连接至电池。因此，所设计的MAX8506/MAX8507/MAX8508在输出电压和负载电流满量程变化时，其建立时间小于30µs。

MAX8506/MAX8507/MAX8508采用4mm x 4mm、16引脚薄型QFN封装(最高0.8mm)。

应用

• WCDMA/NCDMA蜂窝电话
• 无线调制解调器
• 无线PDA、掌上电脑和笔记本电脑
