ADI亚德诺 LTC3785 产品介绍

2026-03-09 0次

特性

单电感器架构允许 V_IN 高于、低于或等于V_OUT
输入和输出范围为 2.7V 至 10V

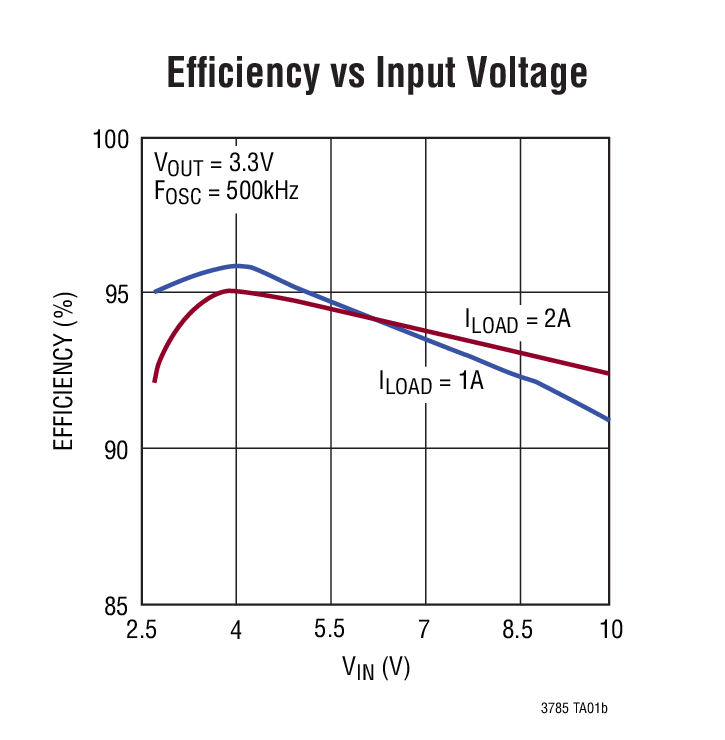

效率高达 96%
输出电流高达 10A
全 N 沟道 MOSFET，无检测电阻器 (No R_SENSE^™)
在停机期间实现了真正的输出断接

可编程电流限值和软起动
可选的短路停机定时器
输出过压和欠压保护
可编程频率：100kHz 至 1MHz
可选的突发模式 (Burst Mode^®) 控制

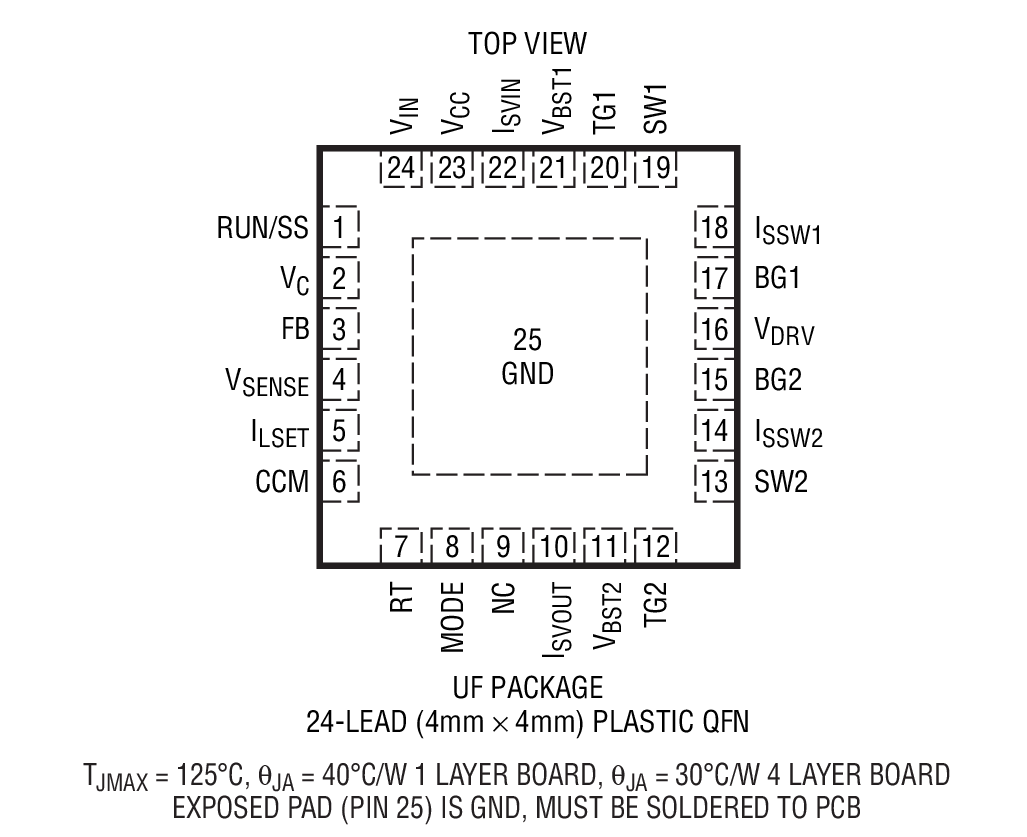

采用 24 引脚 (4mm x 4mm) 裸露衬垫 QFN 封装

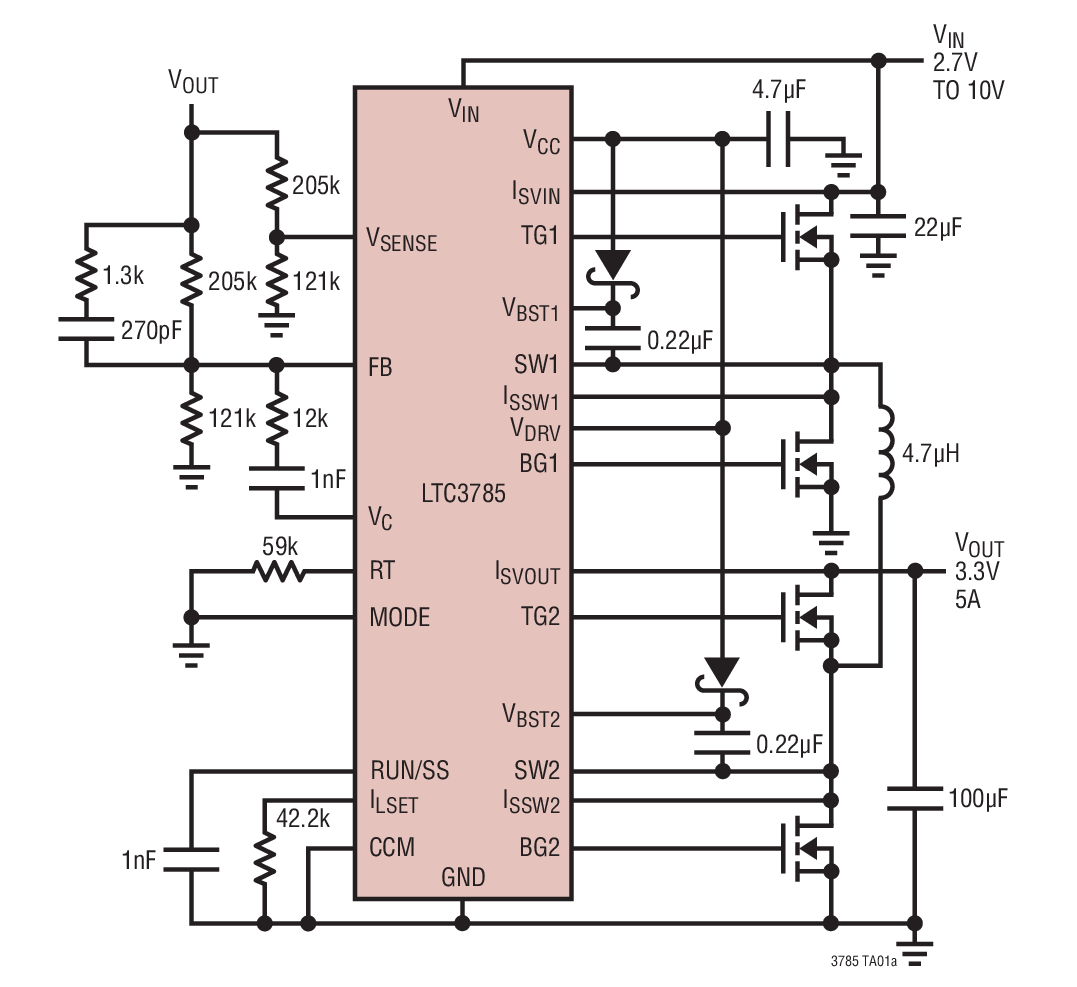

LTC^®3785 是一款高功率同步降压-升压型控制器，可从高于、低于和等于输出电压的输入来驱动全 N 沟道功率 MOSFET。凭借 2.7V 至 10V 的输入范围，LTC3785 非常适合于各种单节或双节锂离子电池或多节碱性/镍氢 (NiMH) 电池应用。

其工作频率可在 100kHz 至 1MHz 范围内进行设置。软起动时间和电流限值也是可编程的。软起动电容器兼用作故障定时器，可将 IC 设置为在一个确定的关断时间之后锁断或再循环。突发模式操作由用户来控制，并可通过把 MODE 引脚驱动至高电平来启用。

保护功能包括折返电流限制、短路保护和过压保护。

应用

掌上型电脑
手持式仪器
无线调制解调器
蜂窝电话

产品详情和应用

应用

掌上型电脑
手持式仪器
无线调制解调器
蜂窝电话
