特性

• 为需要宽输入电压范围的系统提供灵活的电源
  • V_IN 范围：3.5V至36V
  • 高达300mA输出电流
  • 3.3V固定输出电压
  • 98%（最大值）占空比工作模式以实现低压差
  • 采用5V、12V或20V USB Type-C输入电源供电
  • 采用2S、3S或4S锂离子电池供电
• 充分降低功耗并延长电池使用时间
  • 静态电流：1.1µA
  • 在12V_IN、3.3V_OUT条件下，峰值效率为86%
• 充分缩小解决方案尺寸
  • 工作频率：1.7MHz
  • 小型2.0mm x 2.5mm x 0.75mm 10引脚TDFN封装
• 稳健的解决方案
  • 短路、热保护
  • 6.67ms内部软启动有助于尽可能地减小冲击电流
  • 电流模式控制架构
  • 输入电压容差高达42V

产品详情和应用

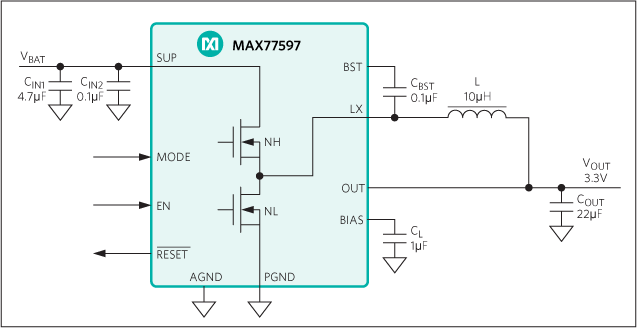

MAX77597是一款带有集成开关的小型同步降压转换器。该器件可在3.5V至36V的输入电压范围内提供高达300mA的电流，而在无负载时静态电流消耗仅为1.1µA（固定输出版本）。电压质量可通过观察低电平有效RESET信号来监测。该器件可在工作压力接近压差时在98%的占空比下运行，非常适合电池供电应用。

该器件提供3.3V固定输出。频率固定为1.7MHz，因此所需外部元件数量少，同时能够减少输出纹波。该器件提供强制PWM和跳跃工作模式，在跳跃模式下只需1.1µA的超低静态电流。

MAX77597采用小型(2mm x 2.5mm)10引脚TDFN封装，工作温度范围为-40°C至+85°C。

应用

• 由2节、3节或4节锂离子电池供电的便携式设备
• USB Type-C设备
• 负载点应用
