特性

• 宽输入电压范围：3.4V 至 42V
• 具分离输入的 2.5A 和 1.5A 降压型稳压器
• 快速最小开关导通时间：35ns
• 超低静态电流突发模式 (Burst Mode^®) 操作：

  • 6.5μA I_Q (调节 12V_IN 至 5V_OUT 和 3.3V_OUT)
  • 输出纹波 < 15mV
• 180° 异相开关操作

  • 可调频率范围：200kHz 至 3MHz
• 可同步频率范围：250kHz 至 3MHz
• 准确的 1V 使能引脚门限
• 内部补偿
• 输出软起动和跟踪
• TSSOP 封装：在相邻引脚短接期间或某个引脚被浮置时，输出位于或低于调节电压

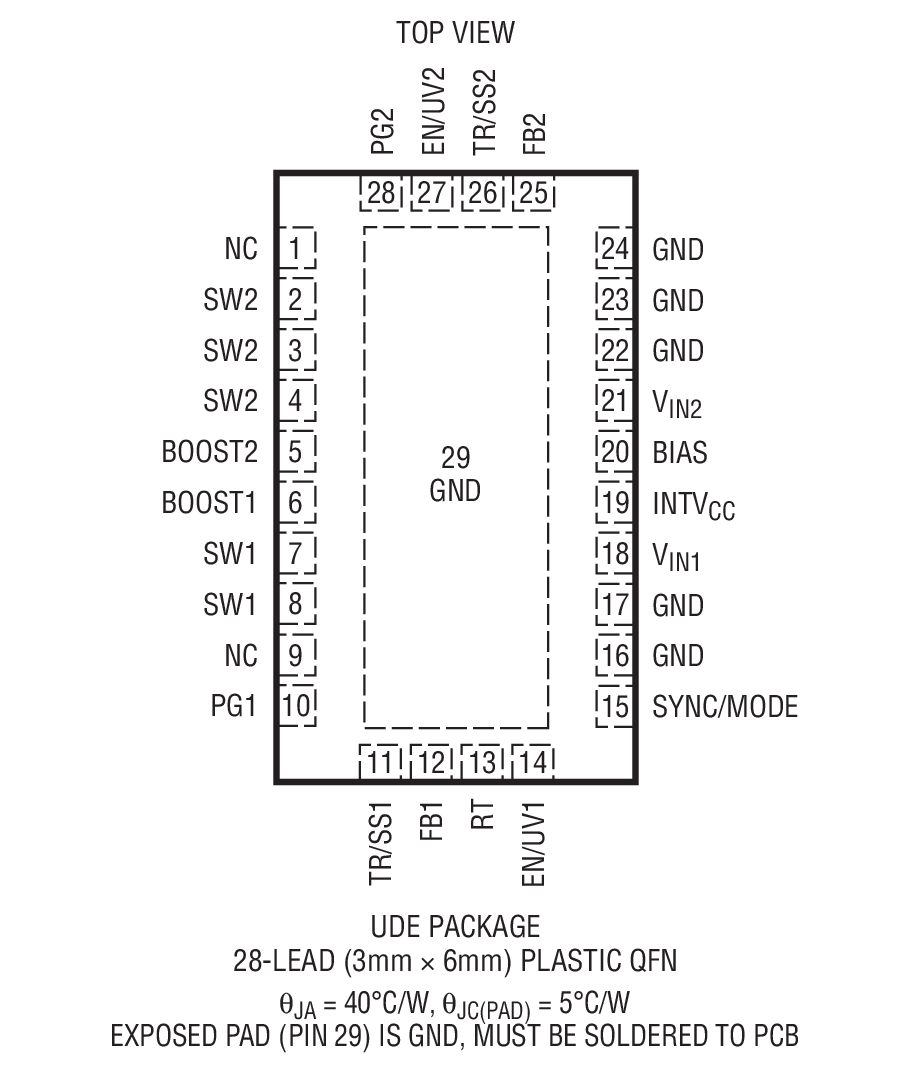

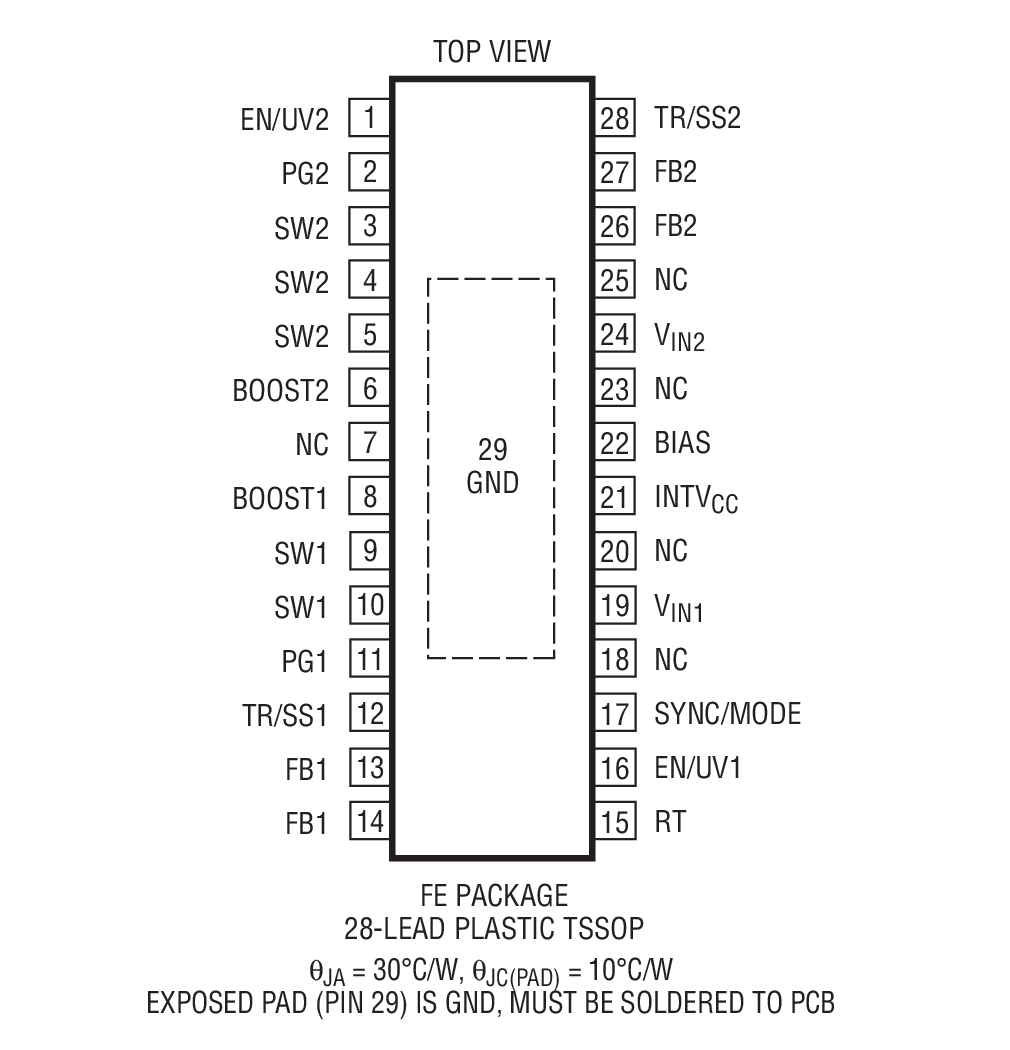

• 耐热性能增强型 28 引脚 TSSOP 和 3mm x 6mm QFN 封装

产品详情和应用

LT^®8616 是一款高效率、高速、双通道、同步、单片式、降压型开关稳压器，其在两个通道均被使能的情况下仅消耗 6.5μA 的静态电流。两个通道都包含了所有的开关以及必要的电路，以较大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时较大限度地抑制输出纹波。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。使能引脚具有一个准确的 1V 门限，并可用于设置欠压闭锁。TR/SS 引脚上的电容器负责设置启动期间的输出电压斜坡上升速率，而 PG  引脚则在每个输出位于编程输出电压的 10% 以内时发出指示信号。LT8616 采用 TSSOP 封装以实现高可靠性。

• 汽车和工业电源
• 通用降压
