ADI亚德诺 ADP2323 产品介绍

2026-03-09 0次

特性

输入电压：4.5 V至20 V
输出精度：±1%
集成90 mΩ高端MOSFET（典型值）
灵活的输出配置
-- 双路输出：3 A/3 A
-- 单路交错式输出：6 A
可编程开关频率：250 kHz至1.2 MHz

外部同步输入，可编程相移，或内部时钟输出
可选PWM或PFM工作模式
小型电感的电流限制可调
外部补偿和软启动
启动后进入预充电输出

产品详情和应用

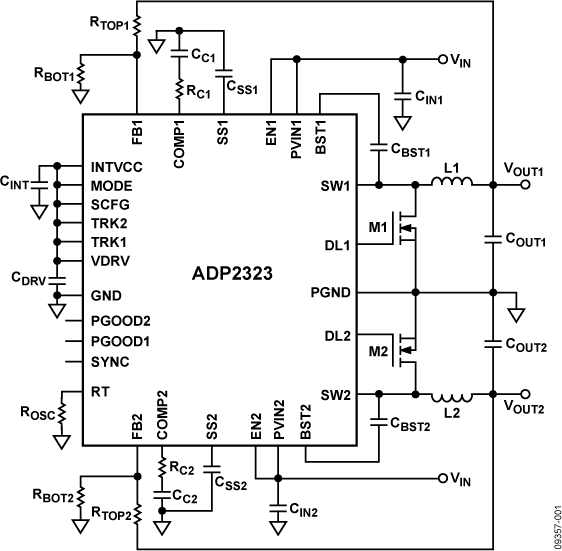

ADP2323为高性能、双通道、降压DC-DC调节器，采用电流模式架构。ADP2323集成了两个高端功率型MOSFET开关，和两个低端驱动器，可控制外部N沟道MOSFET。采用两个脉冲宽度调制（PWM）通道，提供3A双路输出，或6A单路交错式输出。支持4.5V至20V输入电源电压范围，输出电压可低至0.6V。

开关频率可设置，范围介于250 kHz至1.2 MHz之间，或与外部时钟同步，将多轨应用的干扰降至较低。PWM双通道180°错相工作，因此能降低输入纹波电流，并减小输入电容的尺寸。

双向同步引脚可配置为60°、90°或120°相移，为实现堆叠式多相功率解决方案提供了可能性。

ADP2323轻载时，为获得更高功效，以脉冲频率调制（PFM）模式工作，或在噪声敏感应用中以强制PWM模式工作。外部补偿和软启动提供设计灵活性。独立的使能输入和电源良好输出提供可靠的电源时序。为提高系统可靠性，器件还包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)和热关断(TSD)等特性。

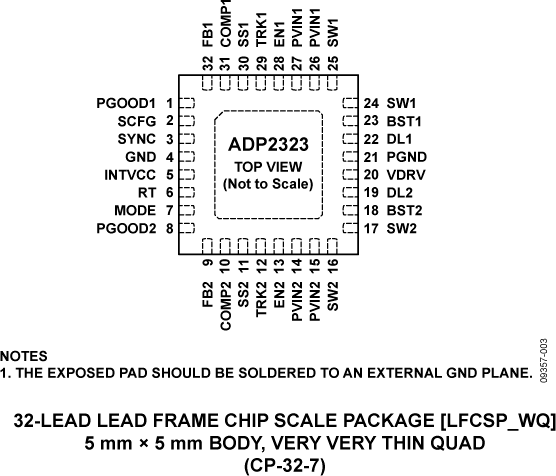

ADP2323在-40°C至+125°C的结温范围内工作，采用32引脚LFCSP_WQ封装。

应用

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健
中间供电轨转换
DC-DC负载点应用
