特性

• 延长系统运行时间
  • 3.5μA (典型值)超低静态电流
  • 250mW输出功率 @ 500mV输入电压
  • 动态电压调节(DVS)
• 低、连续噪声特性
  • 避免工作电压范围不连续
  • 噪声敏感应用中无需后滤波LDO
• 自适应负载瞬态响应
  • 可调节峰值电流，可以在各种应用中达到最佳性能
  • 快速负载瞬态响应最大程度降低建立时间
  • 可选反馈积分器
    • 3.5W输出功率时使能
    • 1.75W输出功率时关断以及快速负载瞬态建立时间
  • FAST引脚预触发负载响应并改进负载瞬态
• 灵活的控制选项
  • I²C接口，带状态中断
  • EN和状态引脚、单电阻VOUT选择(RSEL)
  • 参见表3，获取特定器件默认设置
• 扩展工作温度范围：-40°C至+85°C (MAX20343)，-40°C至+125°C (MAX20344)
• 适合小型应用的最佳尺寸
  • 16焊球、1.77mm x 2.01mm、0.4mm焊距WLP封装，12引脚、2.50mm x 2.50mm、侧面防潮、0.5mm焊距、倒装芯片QFN封装
  • 电感/电容支持使用0603/0402尺寸

产品详情和应用

MAX20343为超低静态电流、同相升/降压转换器，拥有1A @ 3.5V电流驱动能力，适用于要求长运行时间且需要高突发电流的应用。器件采用独有的控制算法，能够在降压、升/降压和升压模式之间平稳切换，最大程度降低输出电压纹波的不连续性和次谐波。1.9V低启动输入电压允许用户利用各种电源为器件供电，并且接近于零的最小工作电压使用户能够充分利用其能源的功效。MAX20343也是为最大程度降低电感和输出电容要求进行的设计，适合空间受限的应用。

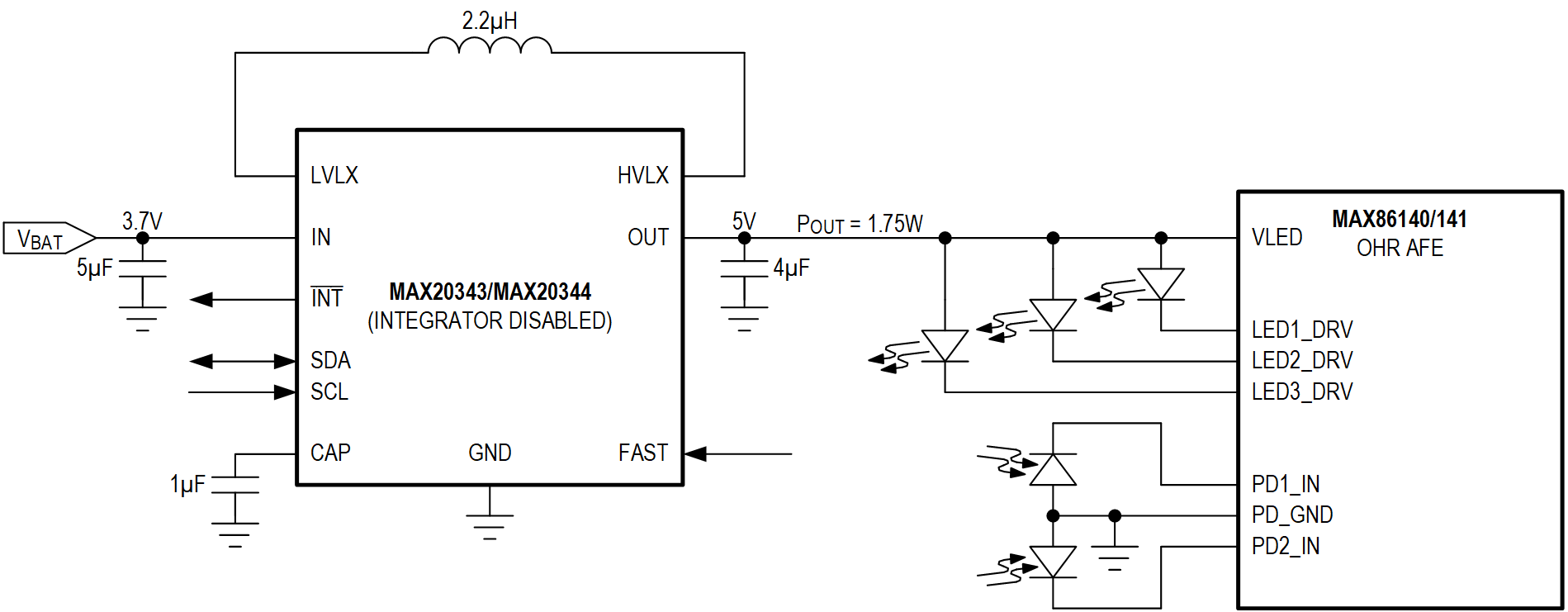

MAX20343非常适合为光传感器应用供电，以及为低功率广域网(LPWAN)应用供电，这两种应用中的噪声必须保持最小，效率要求较高。例如，较小的轻载输出电压纹波允许光电容积脉搏波法(PPG)系统工作在较低LED电流，且没有干扰。此外，工作模式之间的平稳切换支持使用动态电压调节(DVS)，以最大程度降低LED净空裕量，以及节省系统的功耗。对于有些应用，低功率密度电池必须经过超级电容缓冲，以提供较大LPWAN类型的突发电流，这时MAX20343的超低工作电压就允许用户可以利用超级电容储存的能量。较低的输出电感/电容要求支持较小的方案总尺寸。例如，在PPG系统中，如果主PCB电路板上的空间太拥挤，就能够灵活地将MAX20343安装在远端光模块上。

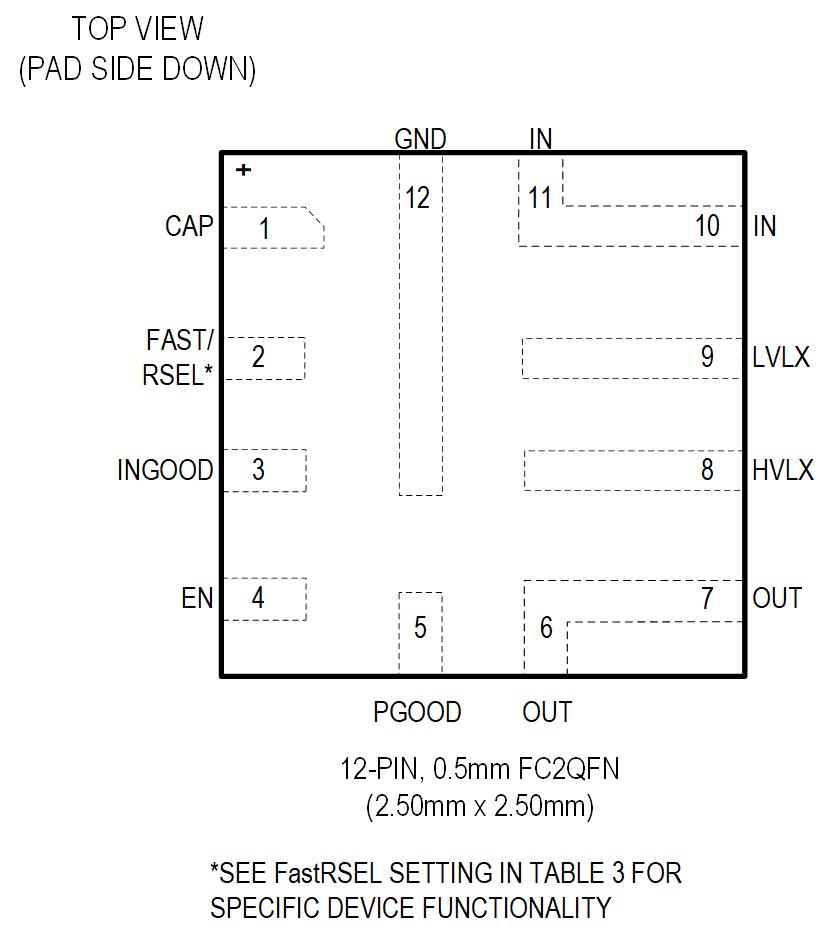

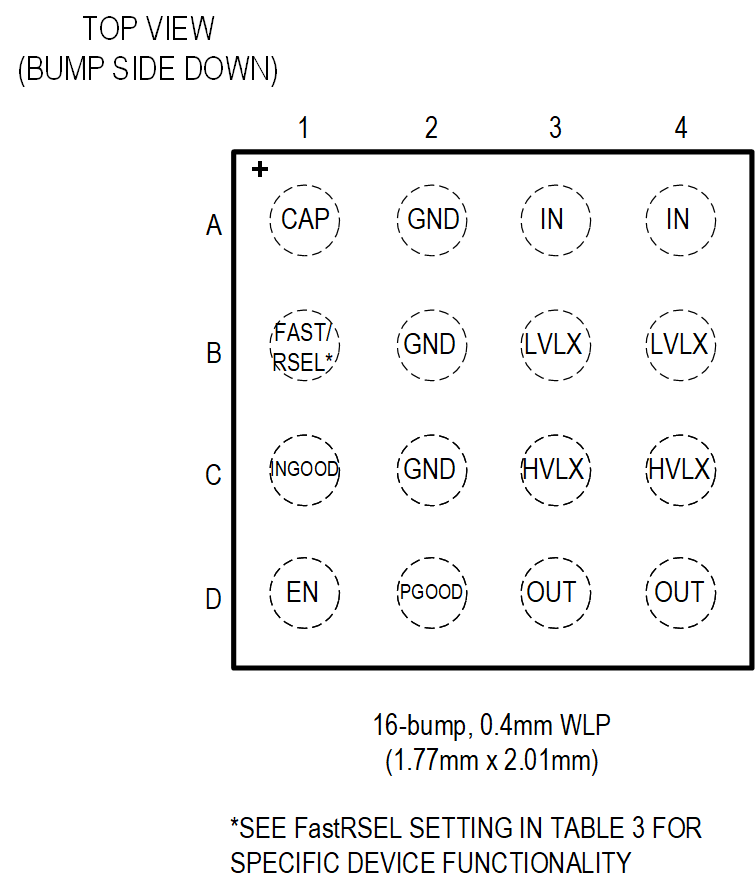

MAX20343支持带高度可配置I²C串行接口，或者单引脚支持的固定设置版本。器件工作在-40°C至+85°C温度范围，采用16焊球、1.77mm x 2.01mm、0.4mm焊距WLP封装，以及12引脚、2.50mm x 2.50mm、0.5mm焊距FC2QFN封装。

应用

• 包含PPG的生物识别光检测
• 工业传感器
• IoT
• LPWAN (LTE/NB-IoT, LTE/Cat-M1)
