ADI亚德诺 MAX77505 产品介绍

2026-03-09 0次

特性

电压输入：2.5V 至 16V
输出电压：0.8V 至 5.5V
电池寿命长
- 70nA 关断电流
- 800nA 超低静态电源电流 (I_Q)
- 负载效率为 86% 在 7.6V_IN，3.3 V_OUT 在 100μA 时
- 95% 峰值效率在 7.6 V_IN，3.3 V_OUT 时

开漏 POKB 输出
用于选择输出电压的 SEL 引脚
保护特性
- 逐周期电感器峰值电流限制
- 短路、欠压 (UVLO) 和过热保护

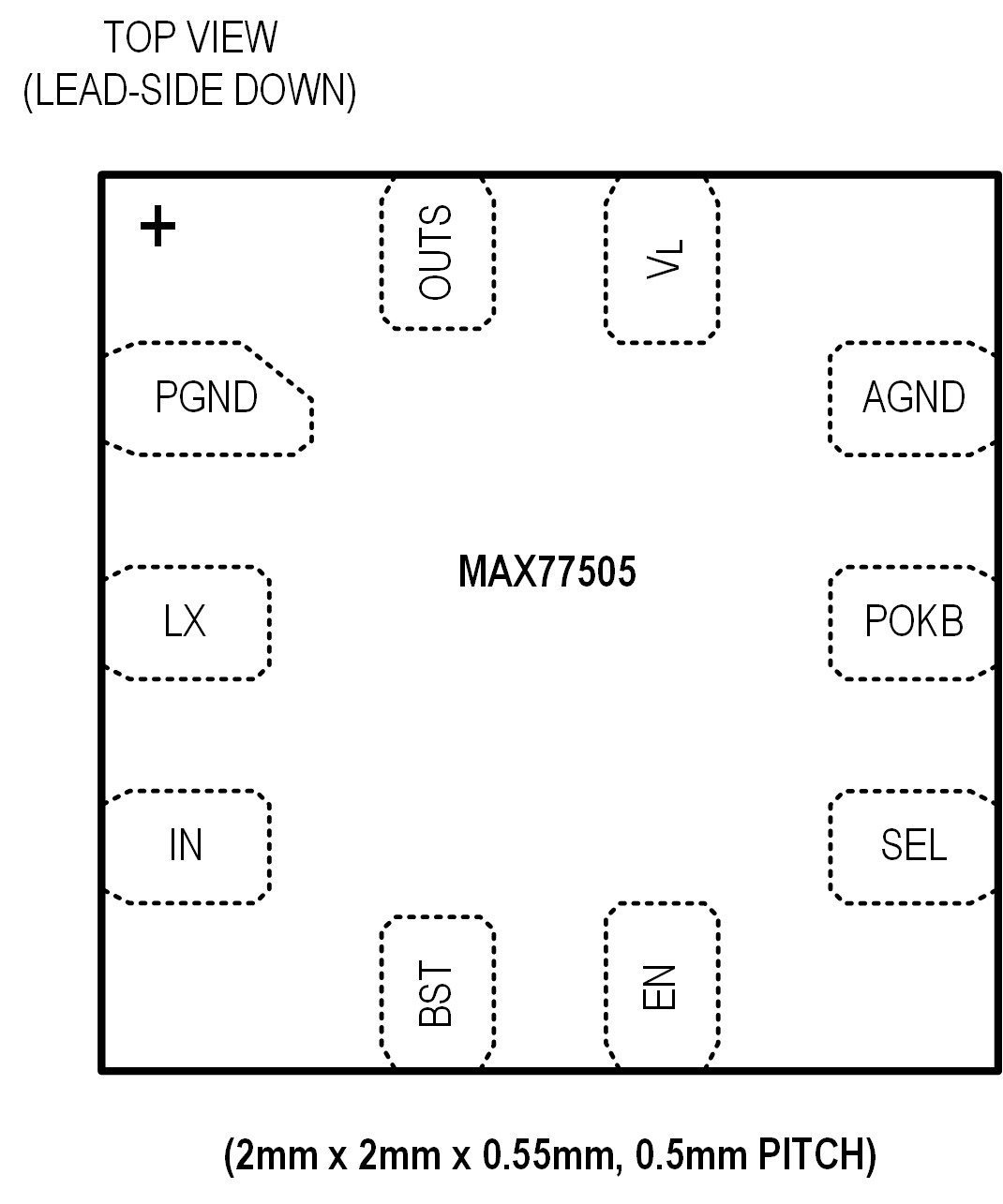

FC2QFN-10 封装（2.0mm x 2.0mm x 0.55mm）

产品详情和应用

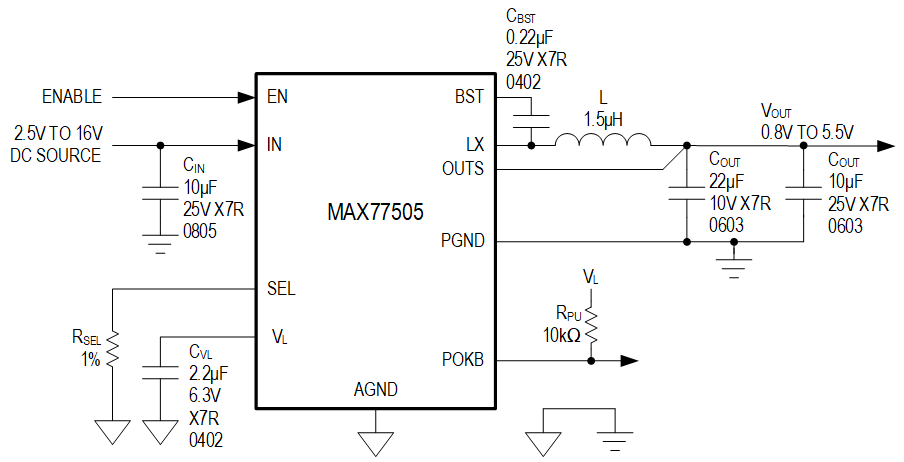

MAX77505 是一款低静态电流（800nA 典型值）、高效滞后降压转换器，工作输入电压范围为 2.5V 至 16V。该套件在整个负载范围内均具有高效率。因此，它非常适合由主电池或四节碱性电池供电的应用，这些应用需要较长的待机/空闲时间和较短的工作时间，例如资产跟踪和门锁设备。

电阻器 (R_SEL) 选择 0.8V 至 5.5V 之间的 30 个预设输出电压之一。该器件具有输入欠压锁定、逐周期开关限流值和热关断功能，以保护系统和套件本身。该套件采用 2.0mm x 2.0mm x 0.55mm、10 引脚 FC2QFN 封装。

应用

2-3 节电池的锂离子电池应用
4 节碱性电池应用
物联网，可穿戴设备
智能电表、门锁、资产跟踪器等。
