ADI亚德诺 LTC3834 产品介绍

2026-03-09 0次

特性

宽输出电压范围：0.8V ≤ V_OUT ≤ 10V
低工作静态电流：30μA
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
±1% 输出电压准确度
宽 V_IN 范围：4V 至 36V
可锁相固定频率：140kHz 至 650kHz
双路 N 沟道 MOSFET 同步驱动
非常低压差操作：99% 占空比

可调输出电压软起动或跟踪
输出电流折返限制
电源良好输出电压监视器
多相 (PolyPhase^®) 应用的时钟输出
输出过压保护
低停机 I_Q：4μA
内部 LDO 从 V_IN 或 V_OUT 为栅极驱动供电
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作

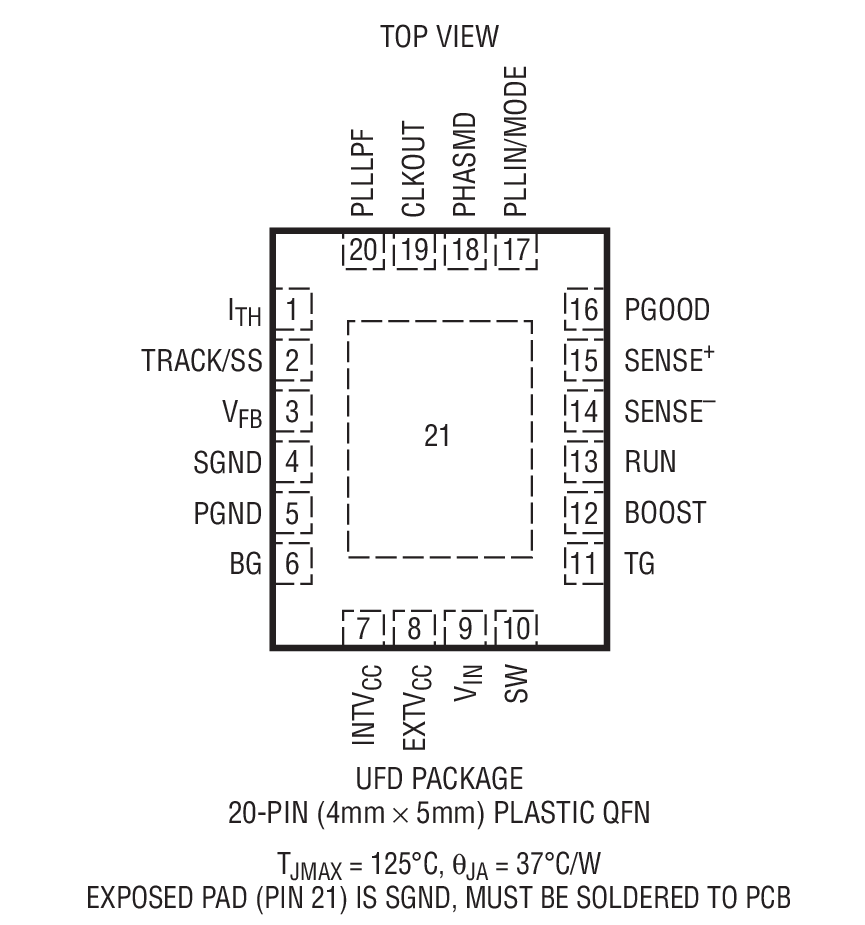

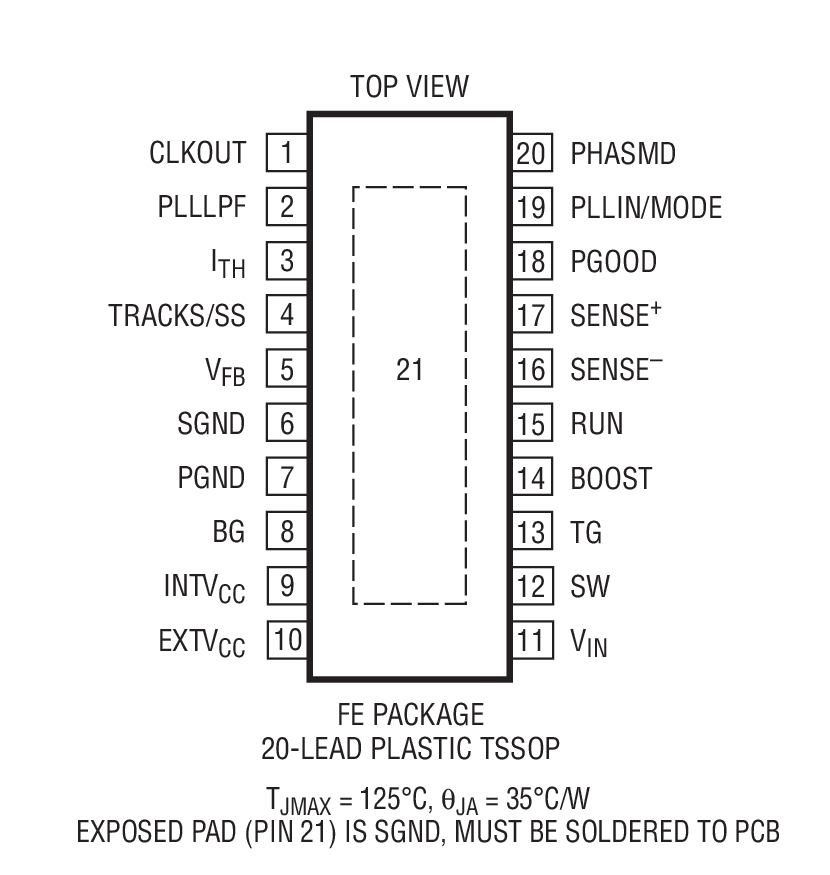

小型 20 引脚 TSSOP 或 4mm x 5mm QFN 封装

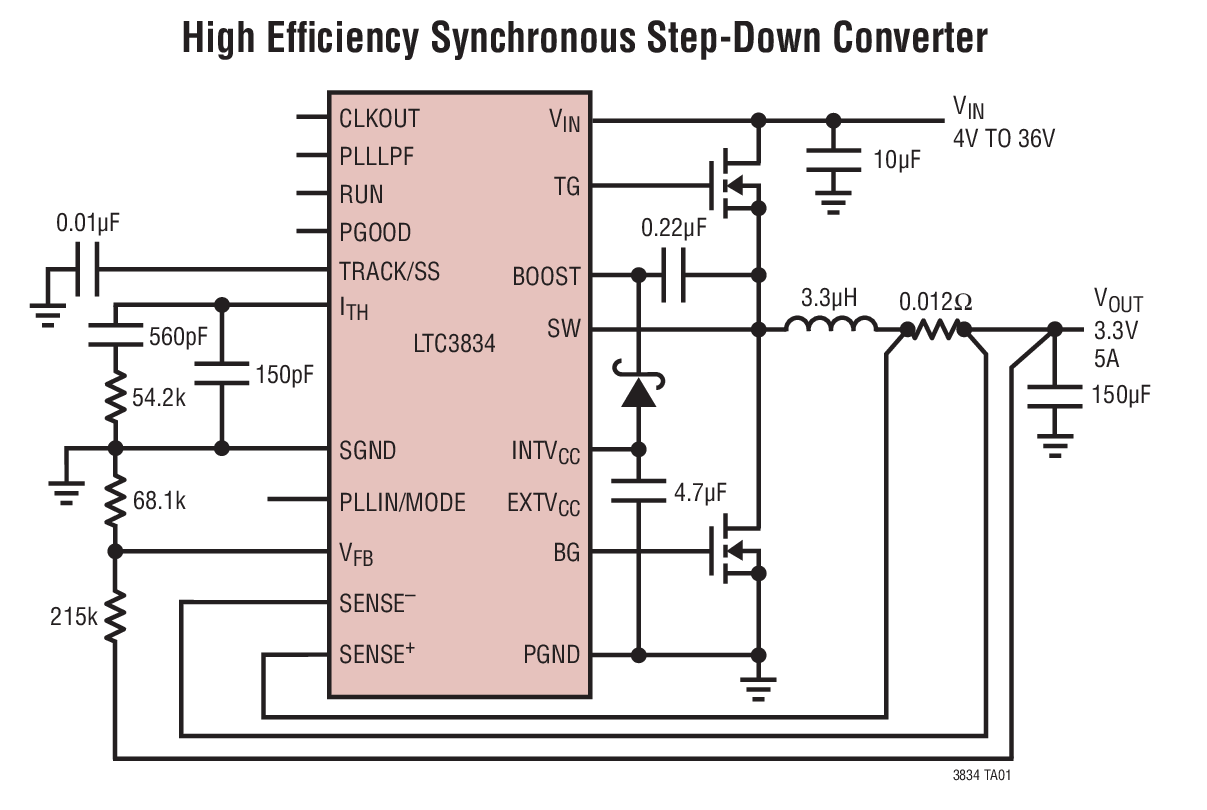

LTC^®3834 是一款高性能降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。

30μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3834 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的输入电源范围可适应多种电池化学组成。

在启动期间，TRACK/SS 引脚使输出电压斜坡上升。在短路条件下，电流折返功能将限制 MOSFET 的热耗散。该器件的一款功能缩减版本 (LTC3834-1) 可采用一种体积较小、引脚数目较少的封装。

LTC3834 与 LTC3834-1 的比较

型号

PHASMD

EXTVCC

PGOOD

封装

LTC3834

产品详情和应用

LTC3834 与 LTC3834-1 的比较

型号

PHASMD

EXTVCC

PGOOD

封装

LTC3834

有

FE20/4mm × 5mm QFN

LTC3834-1

没有
