特性

• N 沟道 MOSFET 驱动
• 可实现升压、降压、SEPIC 和负输出稳压器
• 宽 V_IN 范围：工作时为 3.5V 至 36V
• 宽 V_OUT 范围：在降压配置中为 1.19V 至 30V
• ±1% 1.19V 基准
• 低压差操作：95% 占空比
• 200kHz 固定频率
• 低待用电流
• 非常高的效率
• 远端输出电压采样
• 逻辑控制型微功率停机模式
• 内部二极管用于自举式栅极驱动
• 电流模式操作用于实现卓越的电压和负载瞬态响应

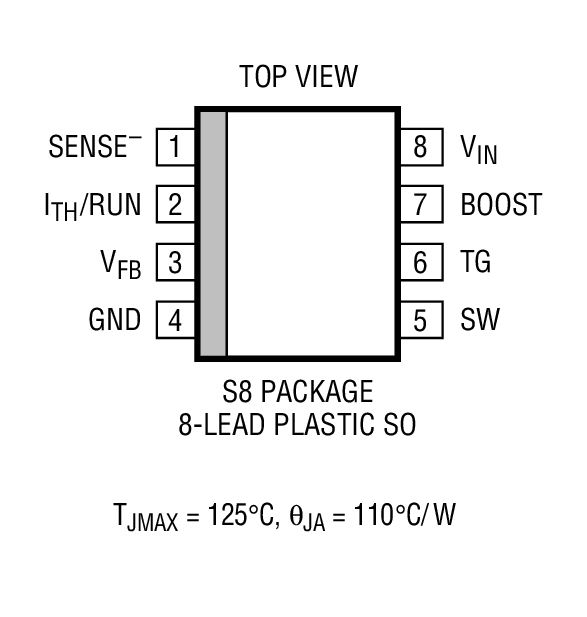

• 采用 8 引脚 SO 封装



产品详情和应用

LTC^®1624 是一款电流模式开关稳压控制器，其采用一种固定频率架构驱动一个外部 N 沟道功率 MOSFET。该器件可在所有标准开关配置中工作，包括升压、降压、负输出和 SEPIC 型。突发模式 (Burst Mode^®) 操作可在低负载电流条件下提供高效率。95% 的最大高占空比限值可提供低压差操作，从而延长电池供电式系统中的工作时间。

此器件的工作频率在内部设定为 200kHz，因而可采用小的电感值并较大限度减小PC 电路板占用空间。工作电流水平可由用户通过一个外部电流检测电阻器进行设置。宽的输入电源范围提供了从 3.5V 至 36V (绝对最大值) 的工作范围。

一个多功能引脚 (I_TH/RUN) 可提供用于实现最佳负载阶跃响应和停机功能的外部补偿。另外，软启动也可利用 I_TH/RUN 引脚实现，以对电源进行正确的排序。

• 笔记本电脑和掌上型电脑、PDA
• 蜂窝电话和无线调制解调器
• 电池供电式数字设备
• DC 电源分配系统
• 电池充电器
