ADI亚德诺_LTC3709_产品介绍

ADI亚德诺 LTC3709 产品介绍

2026-03-09 0次

特性

PolyPhase^® 谷值电流模式控制器
可利用 PLL 同步至一个外部时钟
重合或比例式跟踪
检测电阻器可任选
2% 至 90% 占空比 (在 200kHz)
t_ON(MIN) < 100ns
真正的远端采样差分放大器

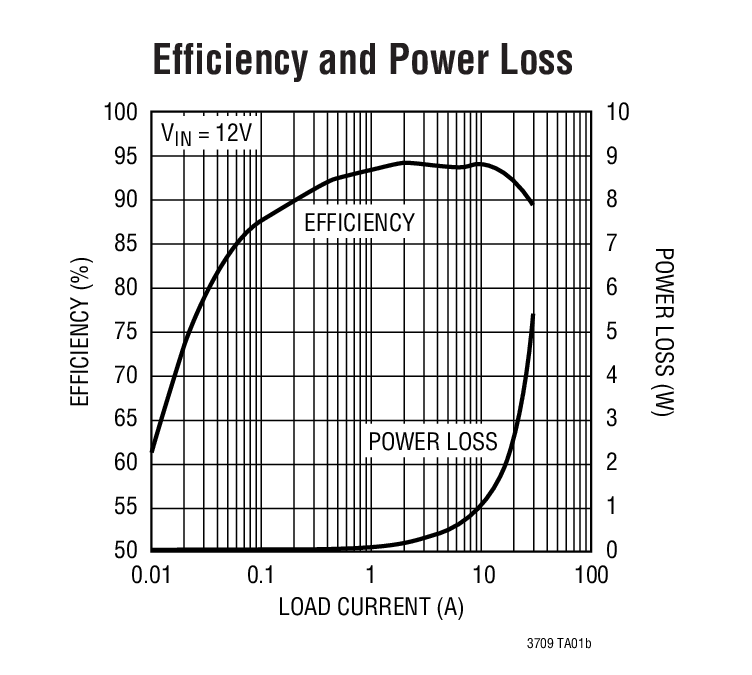

在轻负载和重负载条件下均可实现高效率
电源良好输出电压监视器
0.6V ±1% 基准
可调的电流限制
可编程软启动和工作频率
输出过压保护
任选的短路停机定时器

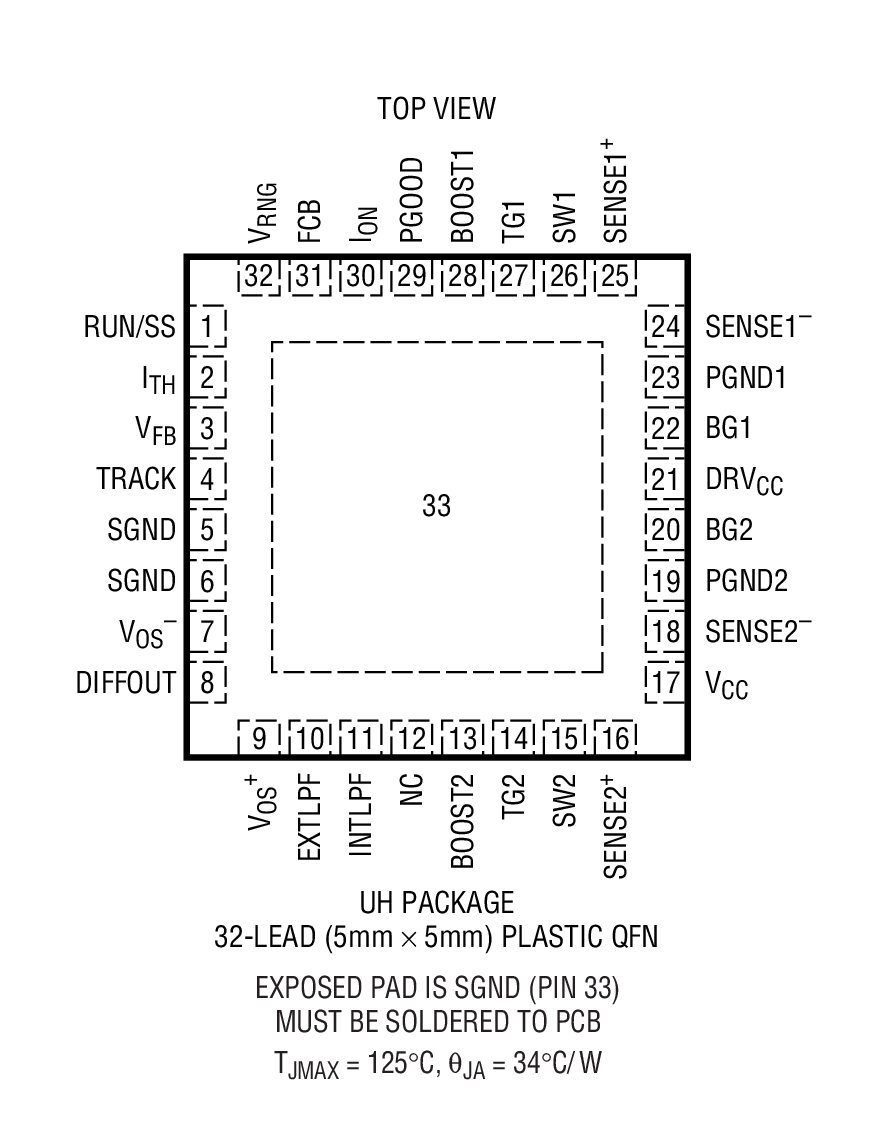

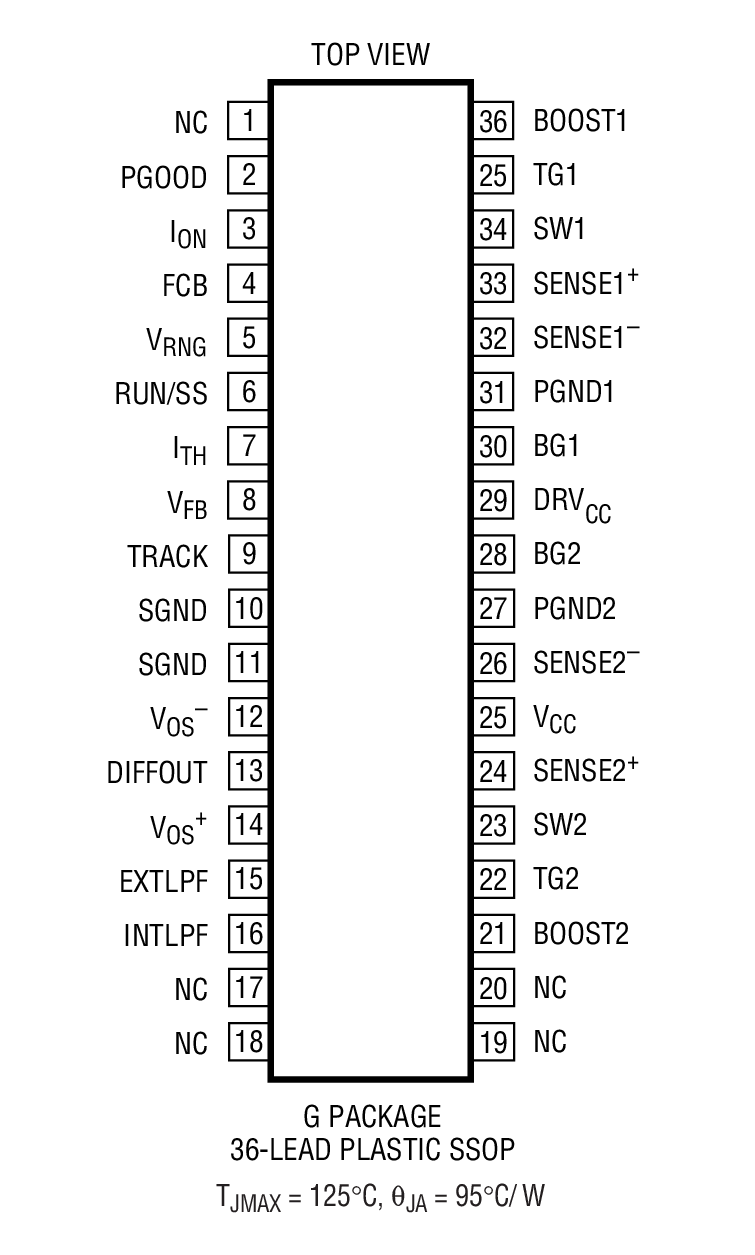

32 引脚 (5mm x 5mm) QFN 封装和36 引脚 SSOP 封装

产品详情和应用

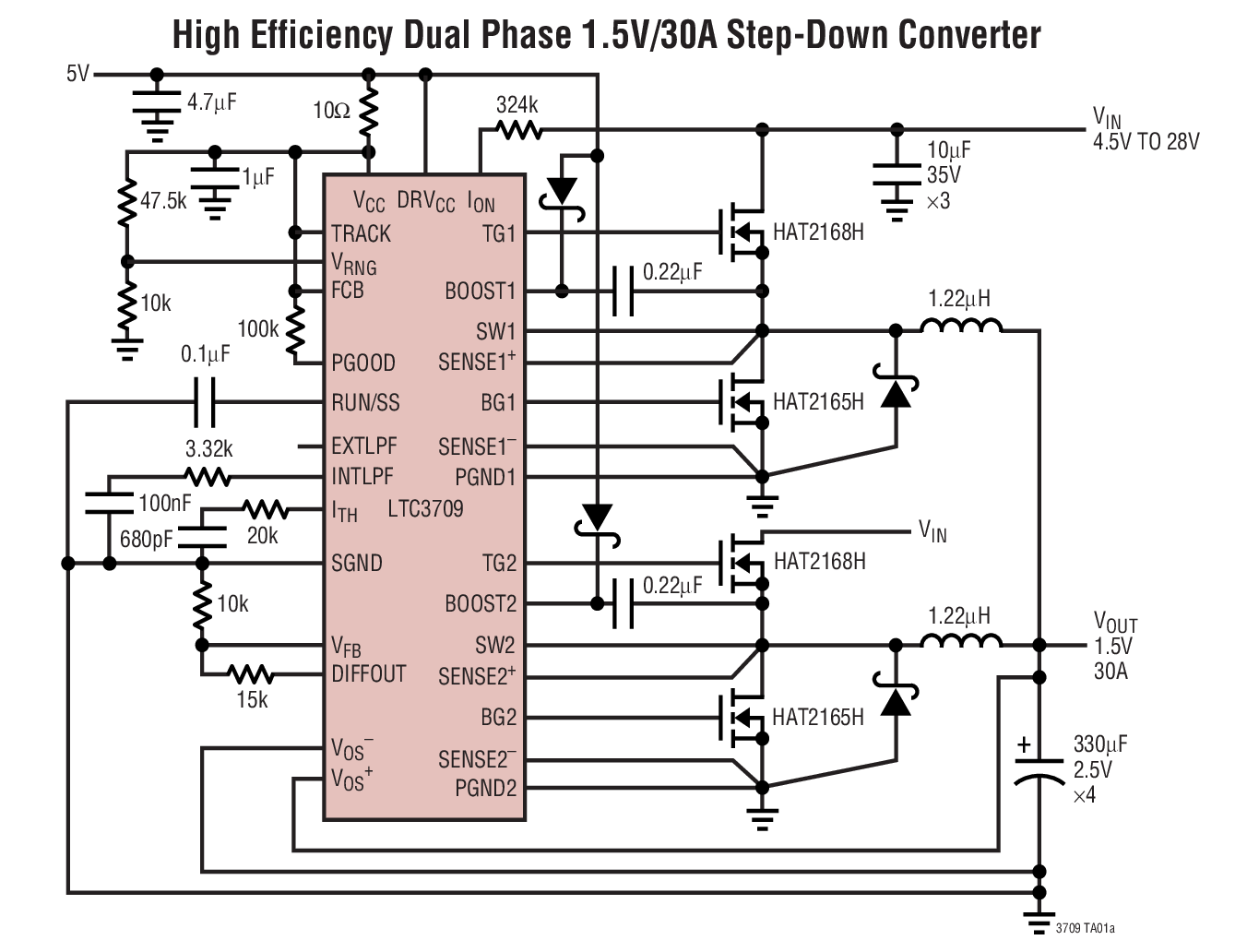

LTC^®3709 是一款单输出、两相、同步降压型开关稳压器。控制器采用一种恒定接通时间、谷值电流控制架构以提供非常低的占空比，而无需采用一个检测电阻器。工作频率通过一个外部电阻器来选择，并针对输入电源电压的变化进行相应的补偿。一个内部锁相环可使 LTC3709 同步至一个外部时钟。

该器件提供了一个 TRACK 引脚，用于在几个 LTC3709 芯片之间或一个 LTC3709 和其他的 DC/DC 稳压器之间进行输出电压的跟踪或排序。软启动采用一个外部定时电容器来完成。

故障保护由一个输出过压比较器和一个任选的短路停机定时器来提供。稳压器电流限制水平可由用户设置。一个很宽的电源范围容许高达 31V 的电压降低至 0.6V 输出。

Applications

笔记本电脑
用于 DSP、ASIC、图形处理器的电源
