特性

• 减少外部元件，降低总体成本
  • 无光耦
  • 同步原边操作
  • 全陶瓷电容设计，提供紧凑布局
• 缩减DC-DC稳压器库存清单
  • 4.5V至42V较宽输入范围
  • 0.9V至0.96 x V_IN原边输出电压
  • 提供高达3W输出功率
• 降低功耗
  • 峰值效率高于90%
  • 0.9µA (典型值)关断电流
• 在恶劣工业环境下工作可靠
  • 峰值和吸入限流保护
  • ±1.7%反馈精度
  • 可编程EN/UVLO门限
  • 可调节软启动
  • 过热保护
  • -40°C至+125°C工作温度范围

产品详情和应用

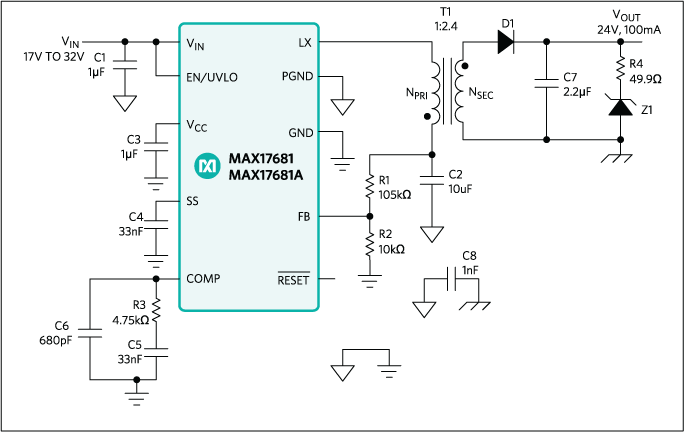

MAX17681为高电压、高效、iso-buck DC-DC转换器，设计用于提供高达3W的隔离功率。器件工作在4.5V至42V较宽的输入范围，采用原边反馈调节输出电压。

MAX17681采用峰值电流模式控制。低导通电阻、片上MOSFET确保满载时保持高效，同时也简化了PCB布局。

器件采用紧凑的10引脚(3mm x 2mm) TDFN封装。提供仿真模式。

应用

• 浮地电源发生器
• 隔离现场总线接口
• 医疗设备隔离电源
• PLC I/O模块
• 智能电表
