ADI亚德诺 MAX20415 产品介绍

2026-03-09 0次

特性

体积小，功能多
- 高达 3A 的双同步降压型转换器
  - 从 0.8V 至 3.8V 的固定输出电压
  - 可调节电阻输出电压
- 工作电源电压为 3.0V 至 5.5V
- 2.2MHz 工作频率
- 单独的 EN_ 输入和 RESET_ 输出 I
- 监控 PV_OV 输出的输入电源
高精度
- 输出电压精度为 ±1.5％
- ±1.5% 过压/欠压监控精度
- 良好负载瞬态性能

诊断和冗余电路
- 符合 ASIL-C 标准
- 冗余基准
- 开路引脚上的故障安全功能
- RESET1/RESET2 上的短路引脚检测
- 输入过压检测
适用于汽车环境
- 电流模式、强制 PWM 和跳跃操作
- 过温和短路保护
- 4mm x 4mm，24 引脚 TQFN 封装
- -40°C 至 +125°C 汽车温度范围

产品详情和应用

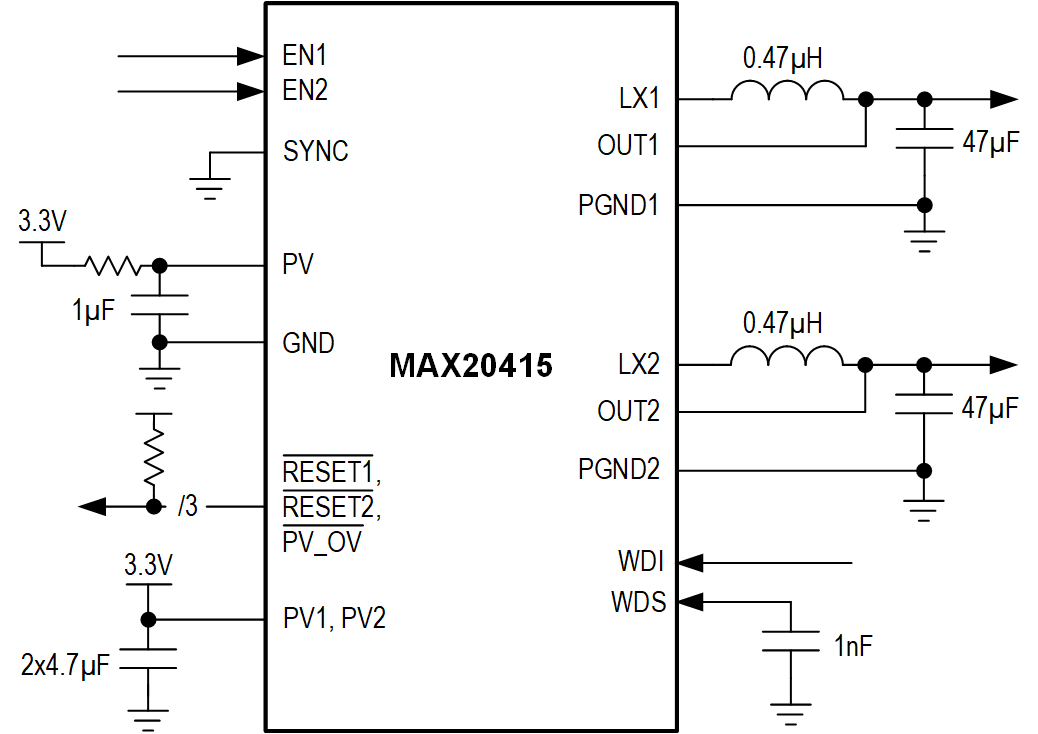

MAX20415是一款高效率、双路输出、低压DC-DC转换器。同步降压转换器采用3.0V至5.5V的输入工作电压，可在高达3A的电流下提供0.8V至3.8V的输出电压。这些降压转换器在负载、线路和温度范围内的输出误差为±1.5％。

该IC具有2.2MHz固定频率脉宽调制(PWM)模式，可提供更出色的抗扰度和负载瞬态响应性能，以及脉冲频率调制模式（跳跃），可提高轻负载条件下的效率。2.2MHz工作频率支持使用全陶瓷电容，可充分缩减解决方案总体尺寸。可编程的扩频频率调制可充分减少电磁辐射。集成式低R_{DS (ON)}开关可提高重负载时的效率，使其布局比分立解决方案更简单。

该IC提供出厂预设或可通过电阻调节的输出电压。其他特性包括软启动、过流保护、引脚诊断和过温保护。MAX20415采用无铅(Pb)、24引脚TQFN封装（有关可用选项，参见订购信息/选型指南）。

应用

汽车ADAS应用

短程雷达
