特性

• SMPS稳压器(VDDQ)
  • Quick-PWM具有100ns负载阶跃响应
  • 输出电压可预设为1.8V或1.5V，或在1.0V至2.5V之间调节
  • 在整个电源和负载工作范围内保证1%的V_OUT精度
  • 最大输入电压额定值26V
  • 精确的谷电流限制保护
  • 200kHz至600kHz开关频率
• 可源出/吸收电流的线性稳压器(VTT)
  • ±2A源出/吸入电流峰值
  • 对输出电容要求较低
  • 输出电压预设为VDDQ/2或通过REFIN在0.5V至1.5V之间调节
• 待机状态下具有低静态电流
• 软启动/软关断
• SMPS电源就绪窗口比较器
• VTT电源就绪窗口比较器
• 可选择过压保护
• 欠压/热保护
• ±3mA基准缓冲器(VTTR)

产品详情和应用

MAX17000脉宽调制(PWM)控制器可以为笔记本电脑中的DDR、DDR2、DDR3存储器提供完整的电源方案。该器件集成了一路降压控制器、一路可源出/吸收电流的LDO稳压器以及一路基准缓冲器，能够产生VDDQ、VTT和VTTR所需的所有电压。

VDDQ电压由降压转换器提供，采用Maxim专有的Quick-PWM™控制器。高效、恒定导通时间PWM控制器可轻松支持宽范围的输入/输出电压比(适合低占空比应用)，提供100ns的负载瞬态响应，并保持相对恒定的开关频率。Quick-PWM架构不仅解决了固定频率、电流模式PWM出现的负载瞬态特性差的问题，同时还避免了传统的固定导通、关闭时间PWM方案中的开关频率变化问题。控制器可检测电流，从而实现精确的谷电流限制保护。器件还具有过压、欠压及热保护功能。MAX17000可以工作在三种不同模式：高效跳脉冲模式、低噪声强制PWM模式及用于在笔记本待机时支持存储器工作的待机模式。开关频率可在200kHz至600kHz之间设置，允许采用小外形元件并实现高效率。VDDQ输出电压可预设为1.8V或1.5V，或通过外部电阻分压器在1.0V至2.5V间调节。在整个电源和负载工作范围内保证1%的输出电压精度。

MAX17000提供±2A源出-吸入LDO稳压器，用于产生存储器端接VTT供电。VTT稳压器的电压波动范围为±5mV，非常适合存储器端接应用中的负载突变场合。该功能也降低了对输出电容的要求。

VTTR基准缓冲器可源出、吸收±3mA电流，为存储控制器和存储器总线设备提供所需的基准电压。

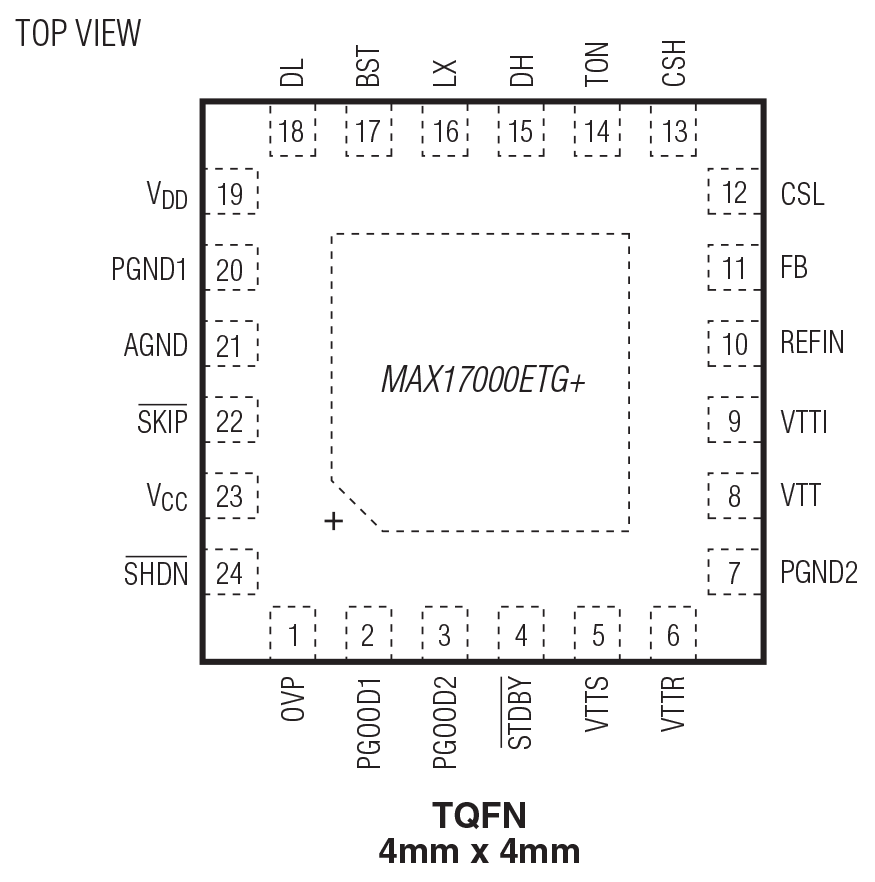

MAX17000提供小型4mm x 4mm、24引脚薄TQFN封装。

应用

• DDR、DDR2和DDR3存储器电源
• 笔记本电脑
• SSTL存储器供电
