ADI亚德诺_LTC3306_产品介绍

ADI亚德诺 LTC3306 产品介绍

2026-03-09 0次

特性

V_OUT 范围：0.5V 至 3.65V
2MHz 开关频率
低纹波 Burst Mode^® 或强制连续工作模式

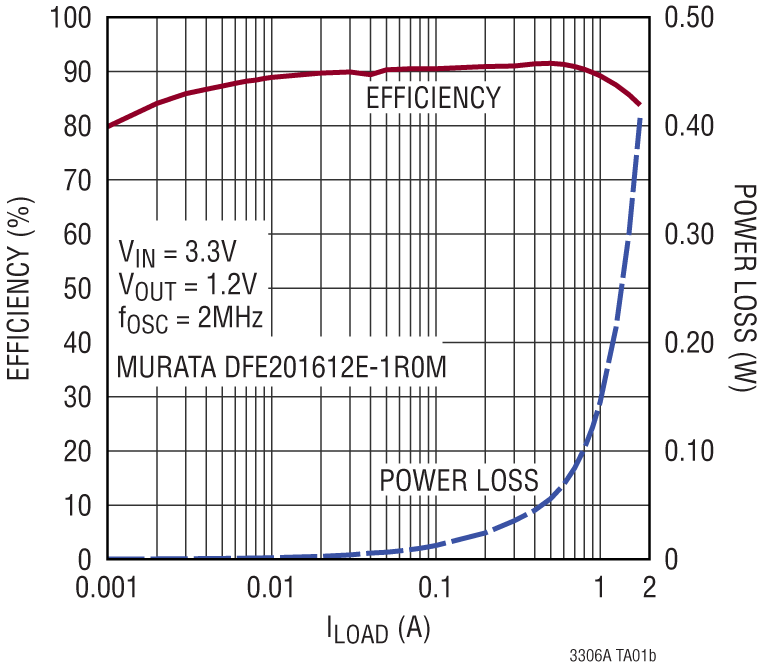

高效率：30mΩ NMOS, 100mΩ PMOS
峰值电流模式控制
22 ns 的最短导通时间
宽带宽，快速瞬态响应
安全承受过载电感饱和

V_IN 范围：2.25V 至 5.5V
V_OUT 精度：±1.0%
精密 400 mV 启用阈值
低关断电流（1μA）
内部补偿
内部软启动
电源正常输出
微型 WLCSP 封装和极少的微型外部组件产生 9mm² 的完整解决方案尺寸

产品详情和应用

LTC3306是一款非常小巧、高效率、低噪声、单片式同步降压型DC/DC转换器，能够从2.25V至5.5V输入电源提供高达1.75A的输出电流。该稳压器在2MHz开关频率下使用恒定频率、峰值电流模式控制，并具有22ns的最短导通时间，可在极小的解决方案尺寸中实现快速瞬态响应和精确调节。

LTC3306可用于强制连续模式，以降低噪声，或以低纹波突发模式运行，以在轻负载时实现更高效率。

LTC3306可提供外部电阻器可编程输出或500mV至3.65V的固定输出电压（增量为50mV），并且100% 占空比操作提供了非常低的压降电压。

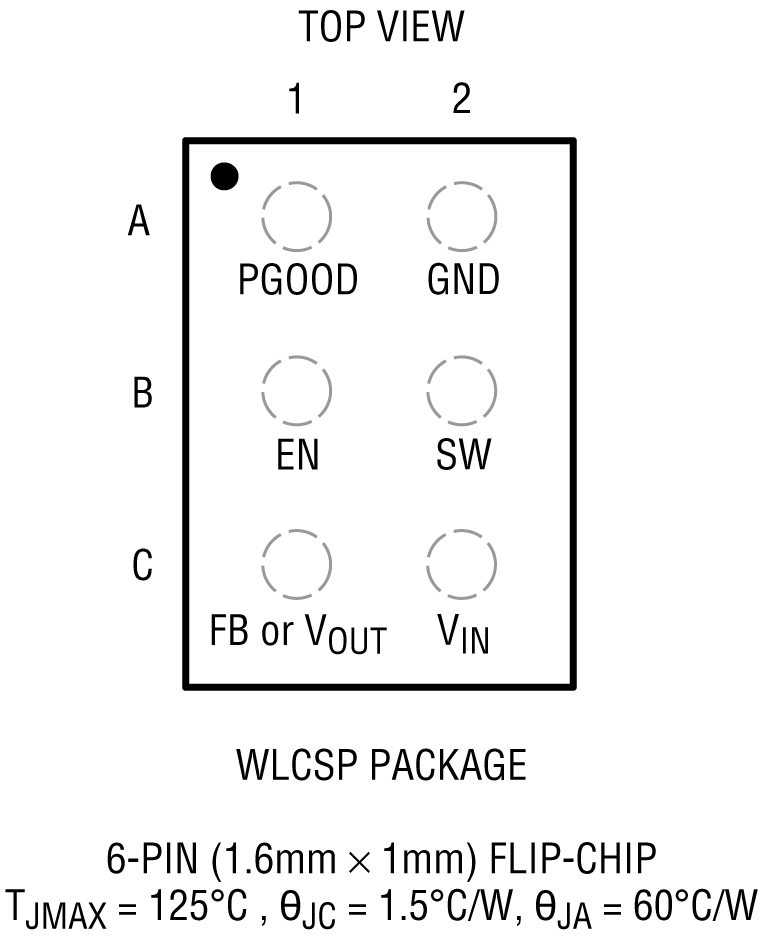

其他特点包括高精度PGOOD输出、精密使能阈值、输出过压保护、热关断和输出短路保护。该套件采用6引脚1.6mm × 1mm、0.5mm间距WLCSP封装。

应用

通用、工业、GSM电源
分布式直流电源系统(POL)
FPGA、ASIC、μP内核电源
