特性

• mΩ 以下 DCR 电流检测

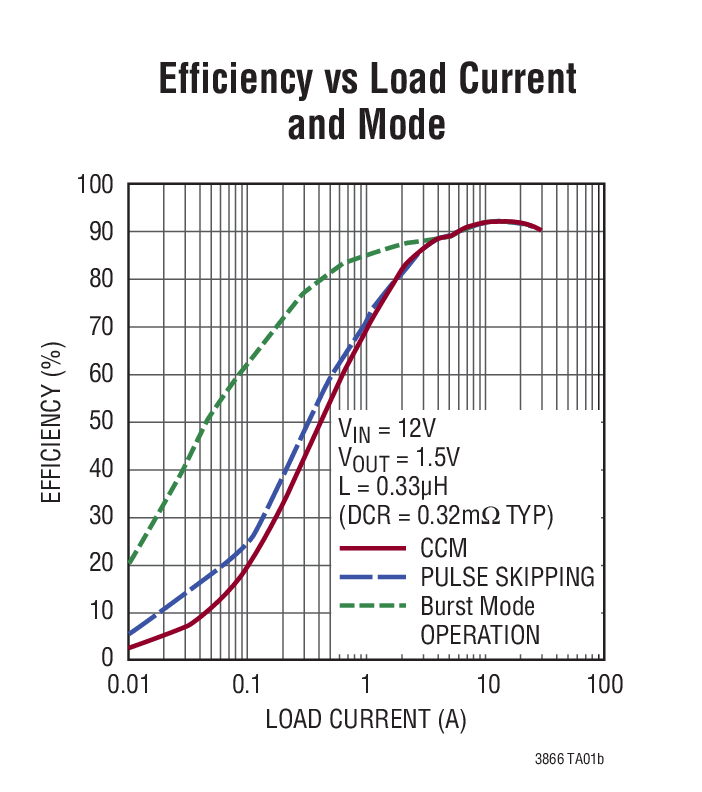

• 高效率：达 95%
• 可选的电流检测限值
• 可编程 DCR 温度补偿
• 硅片过温热停机
• ±0.5% 0.6V 输出电压准确度
• 可编程固定频率：250kHz 至 770kHz
• 高速差分远端采样放大器
• 宽输入电压范围：4.5V 至 38V
• 输出电压范围：0.6V 至 3.5V (采用差分放大器)
• 可调软起动或输出电压跟踪
• 折返输出电流限制
• 短路软恢复
• 输出过压保护

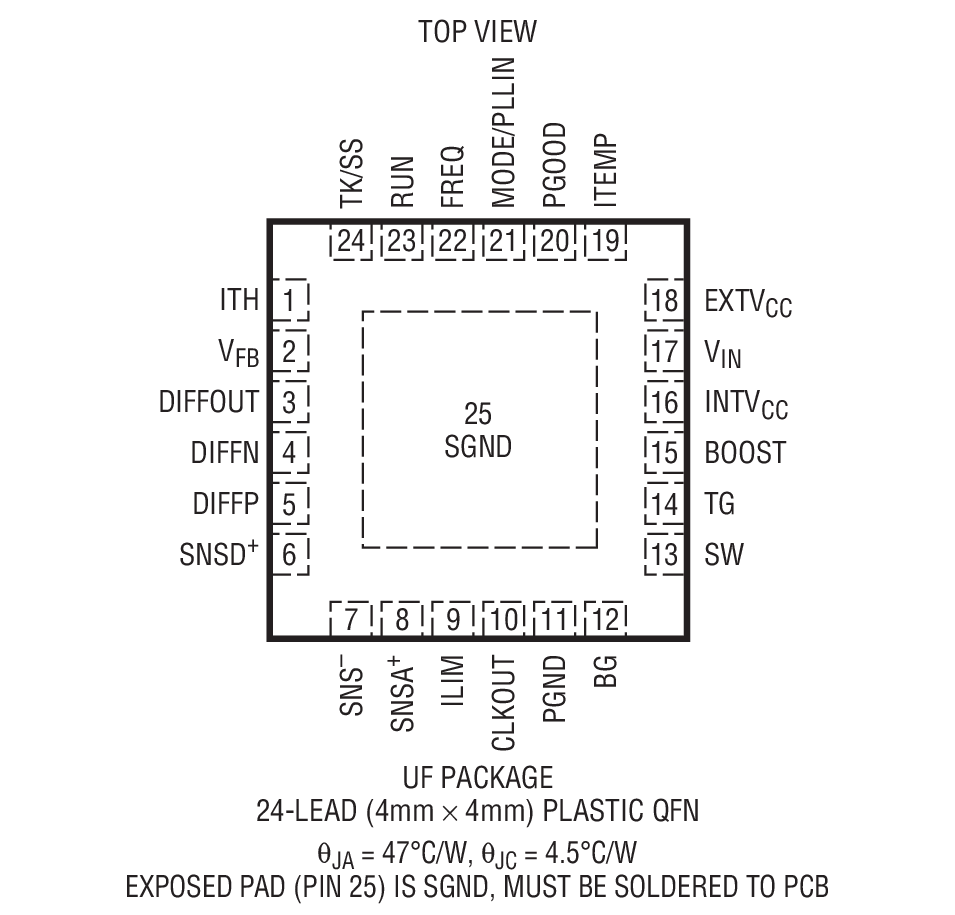

• 24 引线 (4mm x 4mm) QFN 封装和 24 引线 FE 封装

产品详情和应用

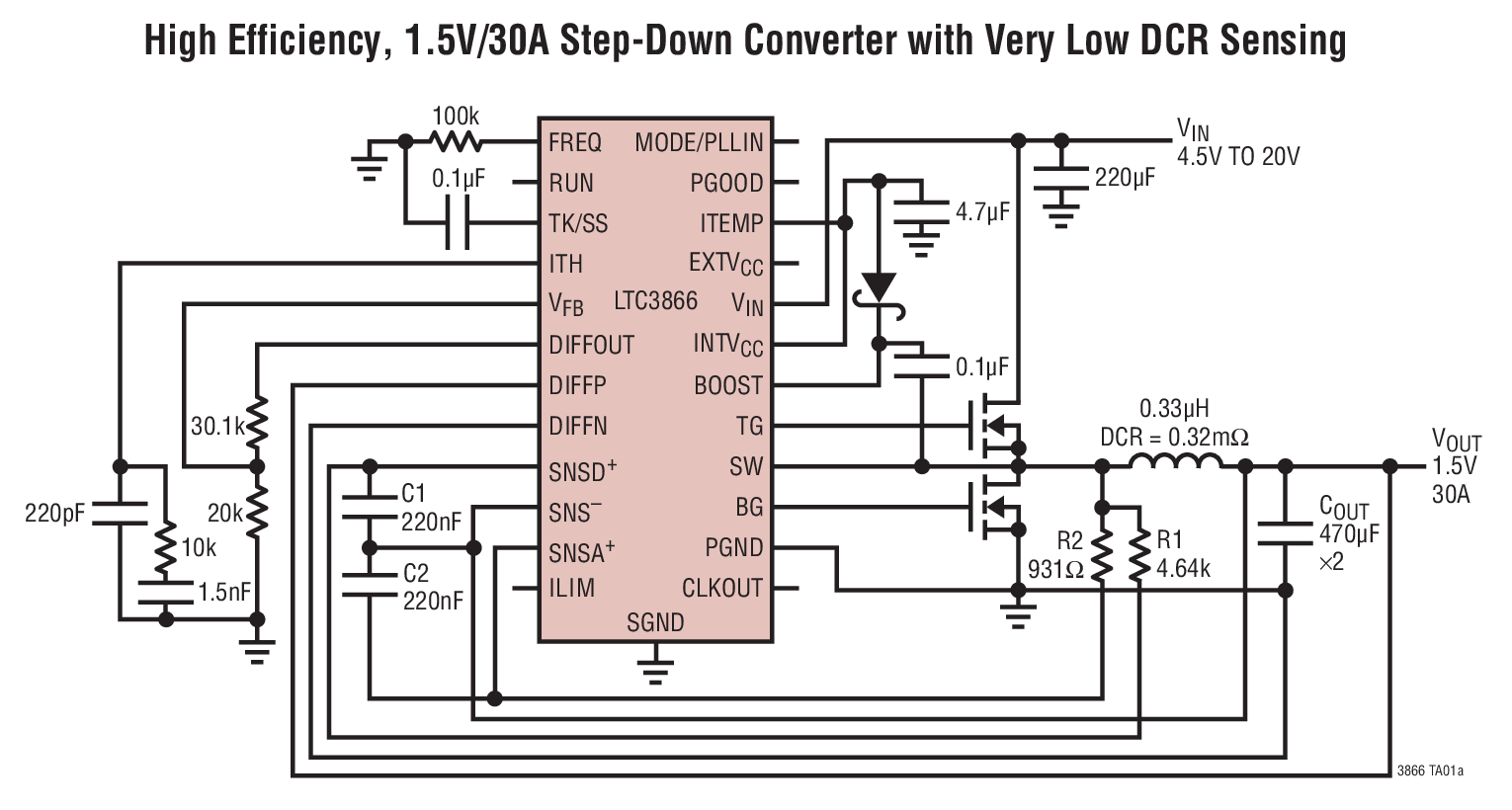

LTC^®3866 是一款单相电流模式同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 开关。该器件采用了一种独特的架构，此架构可改善电流检测信号的信噪比，从而允许使用非常低 DC 电阻的功率电感器，以较大限度地提升高电流应用中的效率。该特性还降低了低 DCR 应用中常见的开关抖动。另外，LTC3866 还包括一个高速远端采样差分放大器、一个可选择为 10mV、15mV、20mV、25mV 或 30mV 的可编程电流检测限值以及 DCR 温度补偿功能电路，旨在精确限制整个温度范围内的最大输出电流。

LTC3866 还具有一个 0.6V 的高精度基准和一个 ±0.5% 的保证限值，可提供一个 0.6V 至 3.5V 的准确输出电压。一个 4.5V 至 38V 的输入电压范围允许它支持众多的总线电压与各种类型的电池。

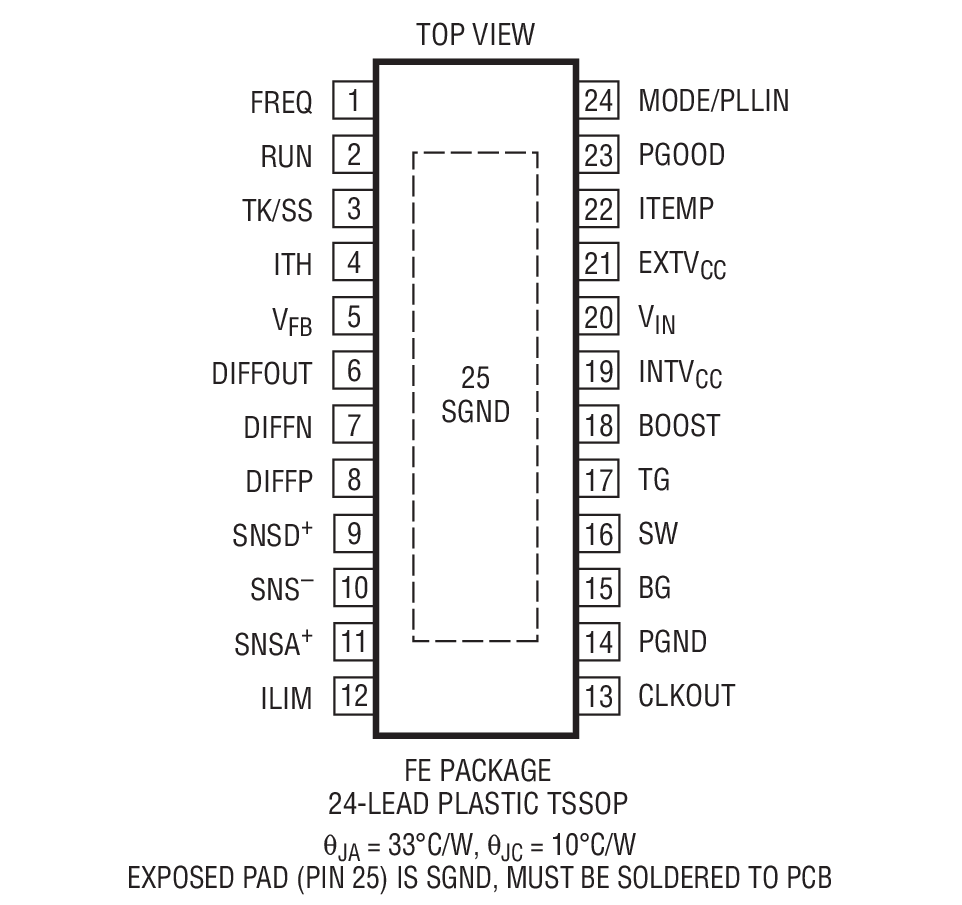

LTC3866 可提供扁平 24 引线 4mm x 4mm QFN 封装和 24 引线裸露衬垫 FE 封装。

• 计算机系统
• 电信系统
• 工业和医疗仪器
• DC 功率分配系统
