ADI亚德诺 LTC3851A 产品介绍

2026-03-09 0次

特性

宽V_IN范围：采用4V至38V电源供电
R_SENSE或DCR电流检测
输出电压精度：±1%
可锁相固定频率：250kHz至750kHz
两个N沟道MOSFET同步驱动
低压差工作：99%占空比
可调输出电压软启动或跟踪
输出电流折返限制
输出过压保护
5V内部稳压器

OPTI-LOOP^®偿尽可能降低C_OUT
可选的连续跳脉冲或突发工作模式(Burst Mode^®)（轻负载下）
低关断I_Q：20μA
V_OUT范围：0.8V至5.5V

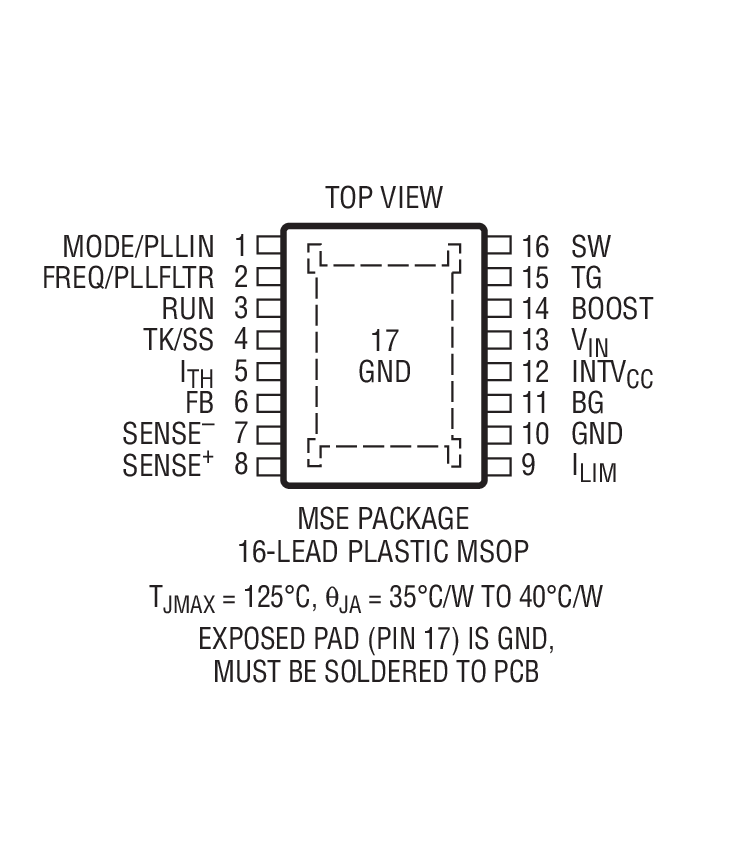

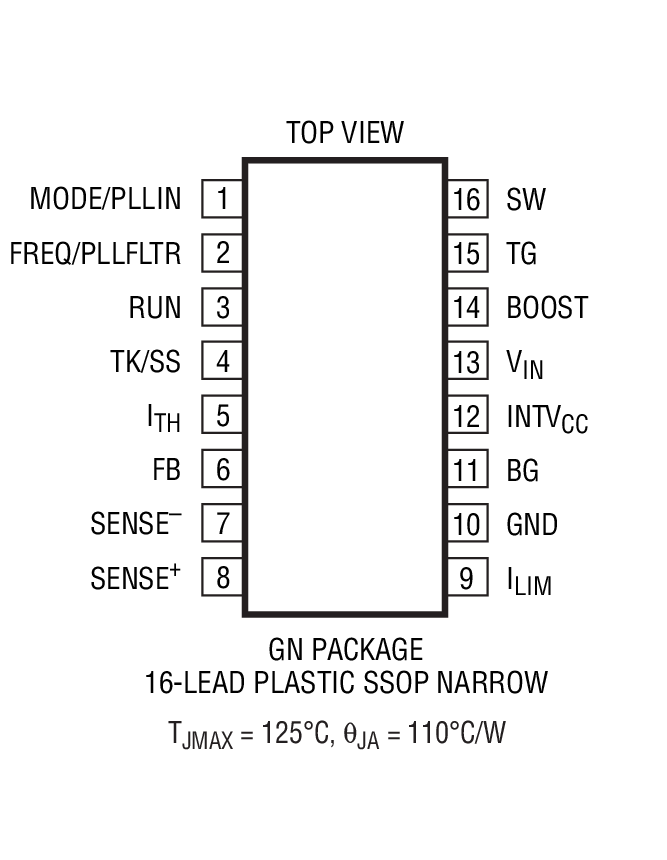

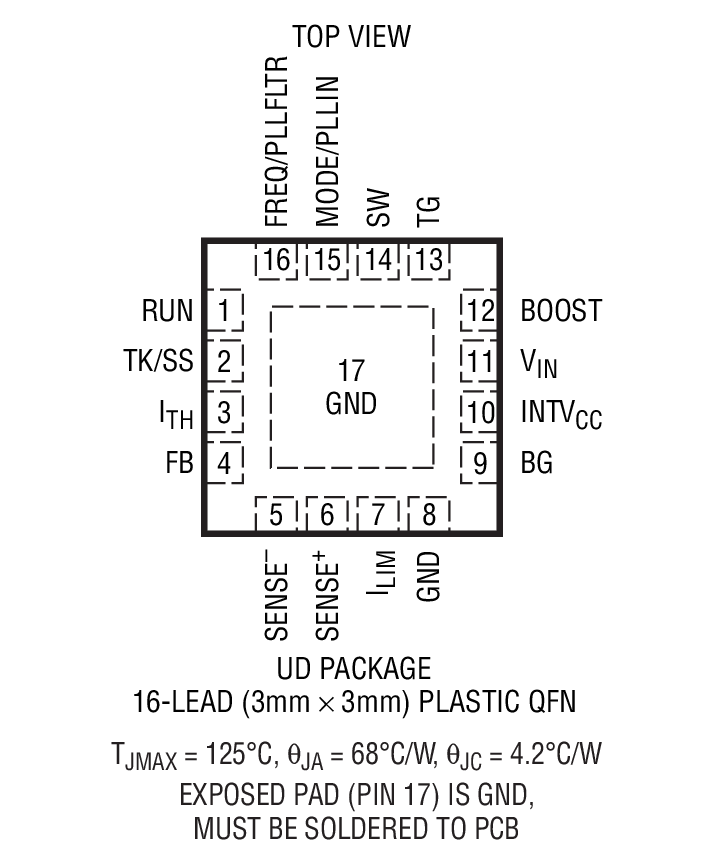

散热增强型16引脚MSOP、16引脚窄体SSOP或3mm × 3mm QFN封装
通过AEC-Q100汽车应用认证

产品详情和应用

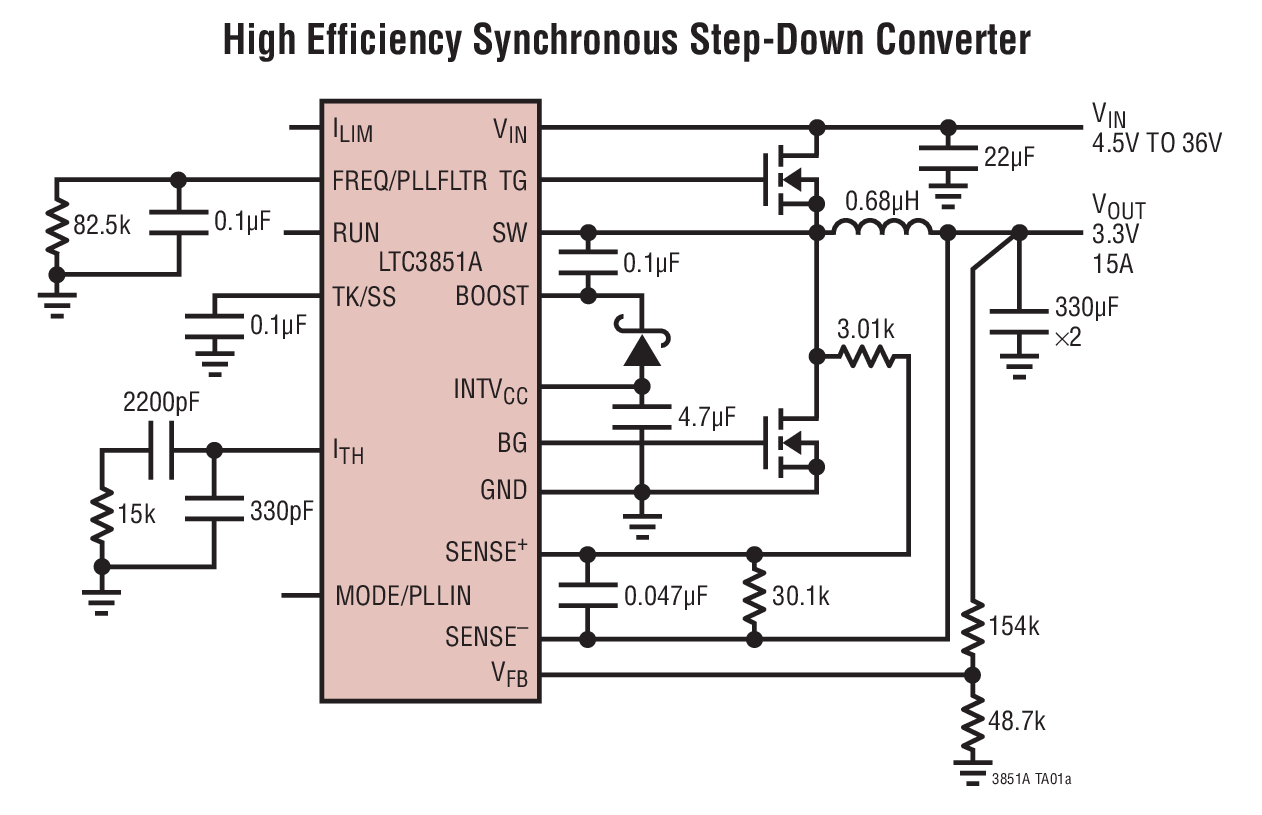

LTC3851A 是一款高性能同步降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 750kHz 的可锁相频率。

OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3851A 具有一个精准的 0.8V 基准，该基准与一个 4V 至 38V 的宽输入电源范围相兼容。

TK/SS 引脚在启动操作期间使输出电压斜坡上升。在短路情况下，电流折返功能将限制 MOSFET 的热耗散。在轻负载条件下，MODE/PLLIN 引脚负责在突发模式操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并允许将 IC 同步至一个外部时钟。与 LTC3851 相比，LTC3851A 包含一个改进型 PLL。

LTC3851A-1 是一个具有电源良好输出信号 (代替了可调电流限制) 的版本。

特征

LTC3851

不建议用于新设计
