特性

• 宽 V_IN 范围：工作和电压前馈补偿时为 3V 至 30V
• 脉冲前沿调制架构用于提供极低占空比操作
• 可锁相固定频率：330kHz 至 750kHz
• 两个 180° 异相控制器
• 快速可编程上电 / 断电跟踪
• 可编程电流限制 (无需外部电流检测电阻器)
• 在轻负载条件下可选择执行突发模式 (Burst Mode^®) 操作
• ±1% 0.6V 电压基准
• 外部 N 沟道 MOSFET 架构
• 低的停机电流：<100µA
• 过压保护和 PGOOD 标记

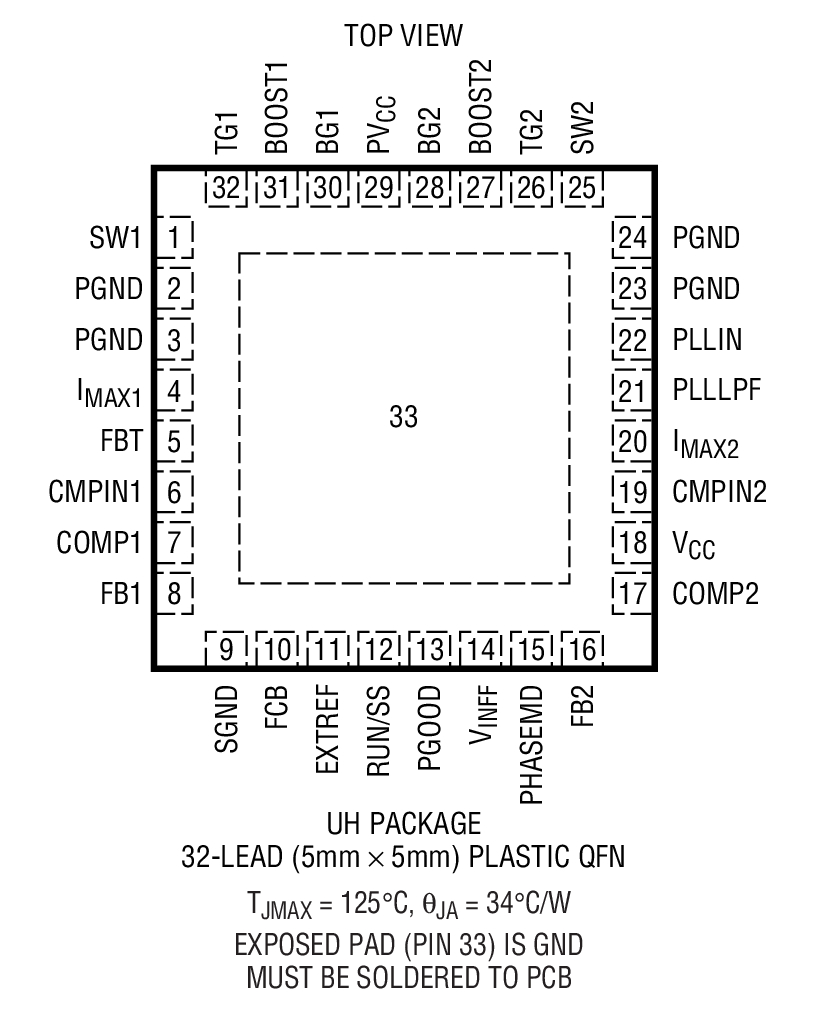

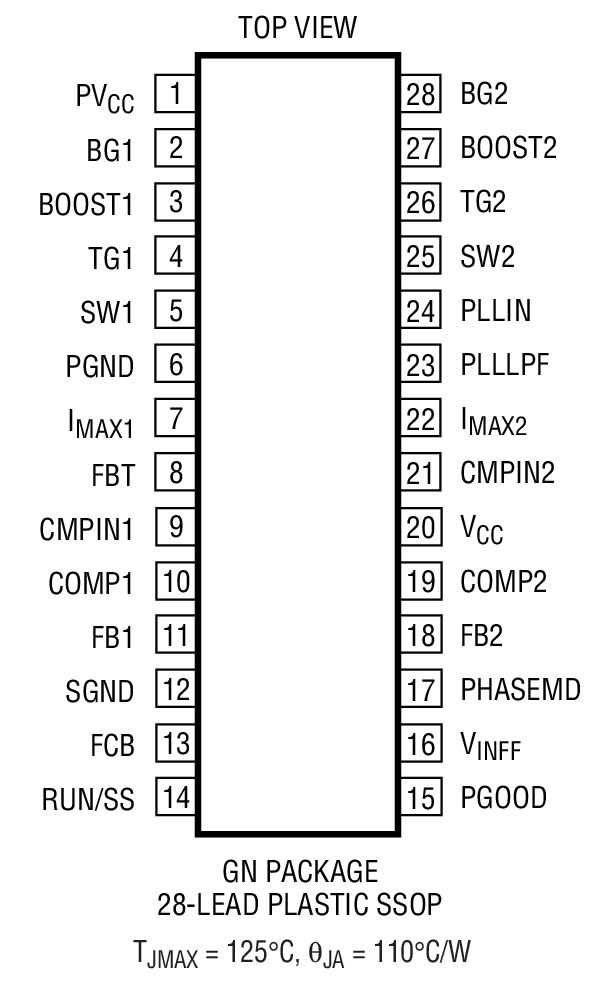

• 小外形 28 引脚 SSOP 封装和 32 引脚 QFN 封装



产品详情和应用

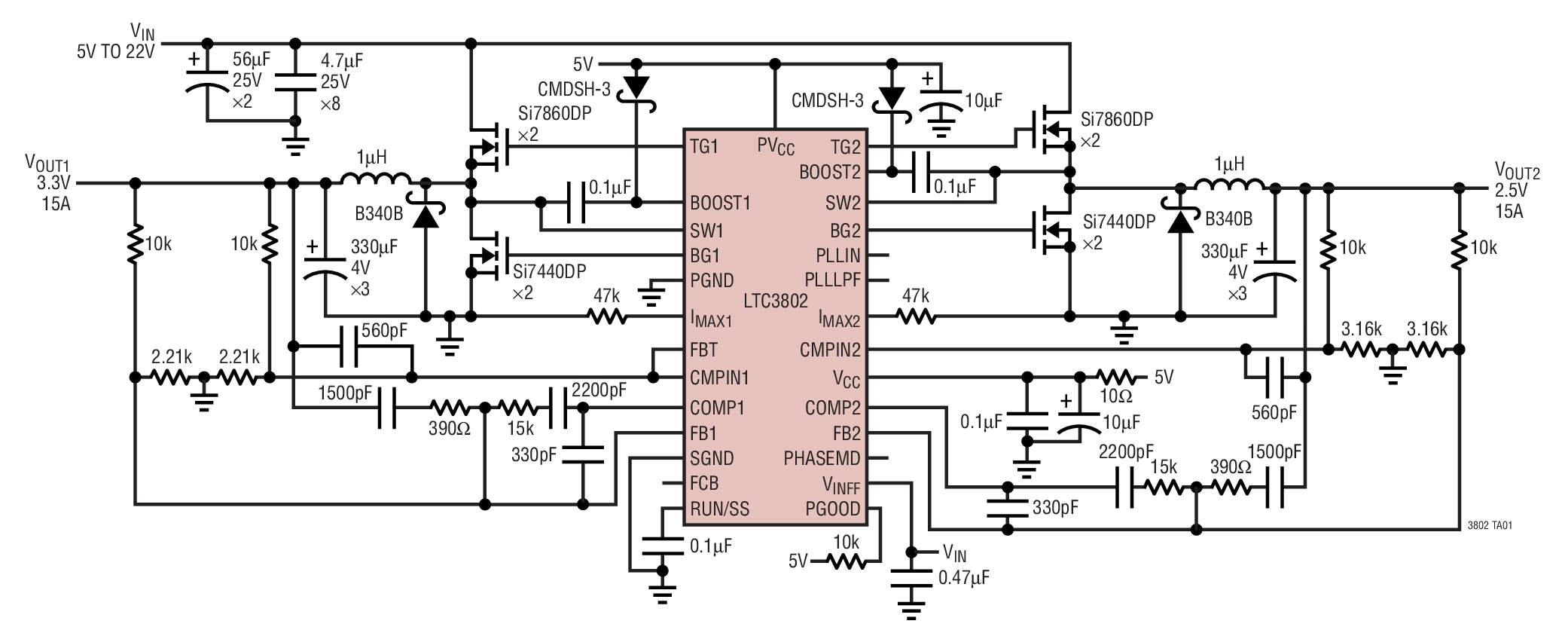

LTC^®3802 是一款双通道开关稳压控制器，其专为从介于 3V 和 30V 之间的输入电压实现高效率降压转换而优化。该控制器采用一种前沿调制方案以允许极低占空比操作。恒定频率电压模式控制器可提供一个 330kHz 至 750kHz 的可锁相频率。通过使两个控制器输出级 180° 异相运行，较大限度降低了由输入电容器的 ESR 所引起的功耗和噪声。同步降压型架构在输出负载降低时自动地转移至突发模式操作，从而在很宽的负载电流范围内确保了最大效率。

LTC3802 具有一个经过修整的内置 0.6V 基准，并在转换器输出端上提供了优于 1% 的调节准确度。一个单独的输出检测提供实时过压保护和电源良好 (PGOOD) 检测。一个 FBT 引脚负责设置两个通道之间的上电 / 断电跟踪，以满足各种不同的电源排序要求。一个 RUN/SS 引脚提供软启动和可从外部设置的电流限制保护功能。

• 笔记本电脑和掌上型电脑
• 便携式仪器
• 电池供电式数字设备
• DC 功率分配系统
