ADI亚德诺 LTC3803 产品介绍

2026-03-09 0次

特性

V_IN 和 V_OUT 仅受限于外部元件
可调斜率补偿
内部软起动
200kHz 恒定频率操作
±1.5% 基准准确度

旨在实现卓越的电压和负载瞬态响应的电流模式操作
无最小负载要求
低静态电流：240μA
扁平 (高度仅 1mm) SOT-23 封装

产品详情和应用

LTC3803 是一款恒定频率、电流模式、反激式控制器，专为在高输入电压应用中驱动 6V 额定电压 N 沟道 MOSFET 而优化。恒定频率操作一直保持到负载非常轻的条件下，从而在一个很宽的负载电流范围内产生较少低频噪声。斜率补偿可以利用一个外部电阻器来设置。

LTC3803 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 240μA。参考于地的电流检测使得基于 LTC3803 的转换器能够接受超过 LTC3803 最大 V_CC 的输入电源。一种微功率迟滞启动功能在高输入电压条件下实现了高效运作。为简单起见，由于其内部并联稳压器的原因，LTC3803 可以通过一个电阻器从高 V_IN 来供电。当输入电压太低时，一个内部欠压闭锁电路关断 LTC3803，从而向外部 MOSFET 提供足够的栅极驱动。

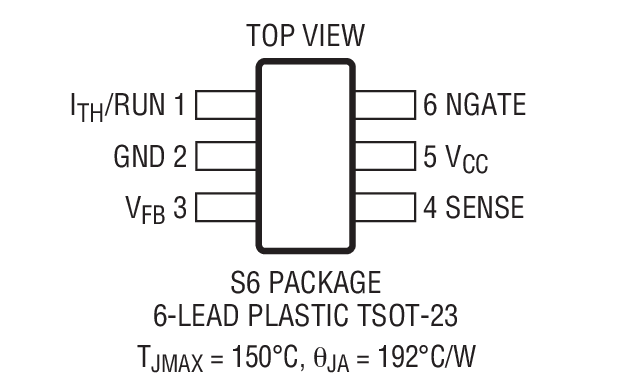

LTC3803 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT^™) 封装。

应用

电信电源
42V 和 12V 汽车电源

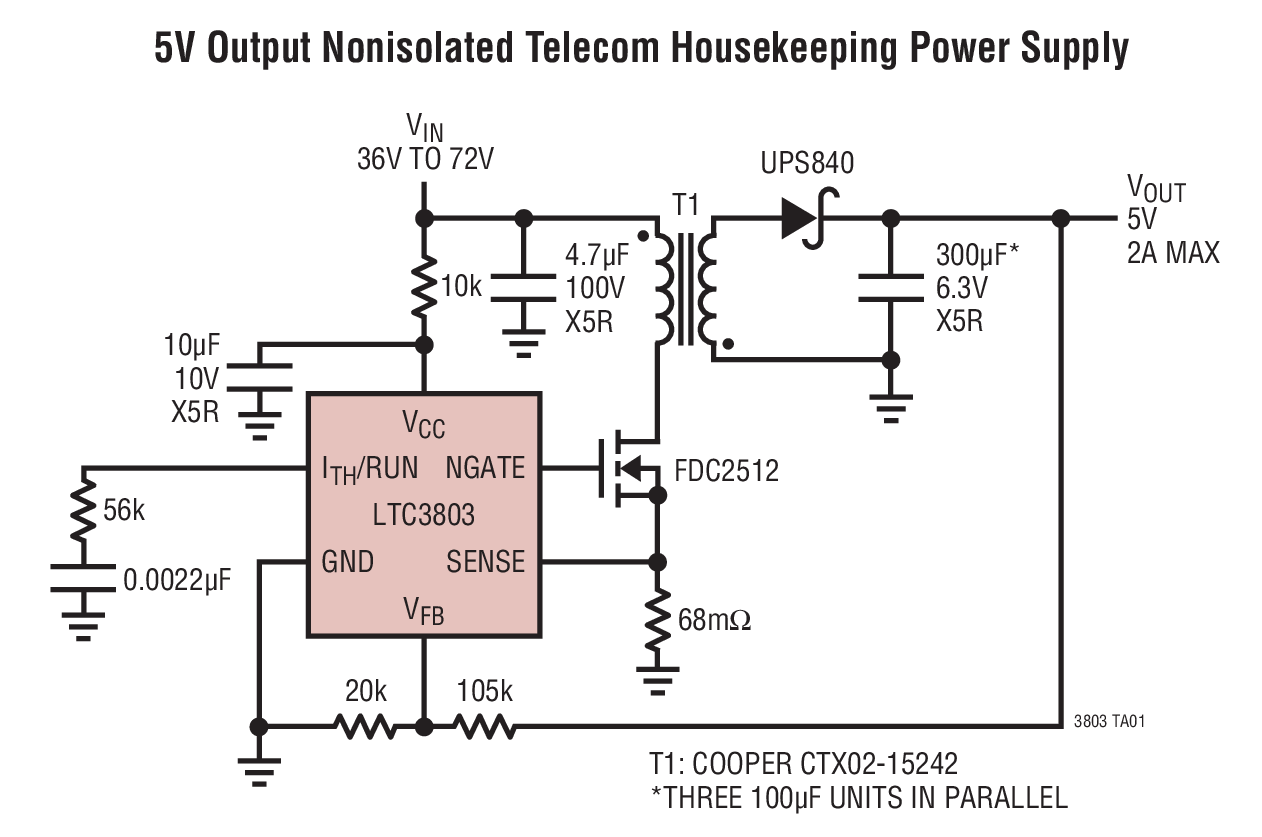

辅助/内务处理电源
以太网供电
