特性

• 效率高达95%
• 高达1.5A输出
• 固定5V或可调升压输出（2.5V至5.5V）
• 输入范围：0.7V至5.5V
• 低功耗模式(300µW)
• 低噪声、恒定频率模式(300kHz)
• 可同步开关频率（200kHz至400kHz）
• 逻辑控制关断电流：1µA
• 电源良好比较器
• 非专用增益块

产品详情和应用

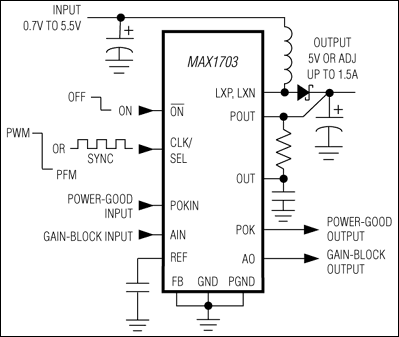

MAX1703是一款高效率、低噪声、升压型DC-DC转换器，适用于电池供电的无线应用。它使用同步整流脉宽调制(PWM)升压拓扑，从电池输入生成2.5V至5.5V输出，例如一至三节镍镉/镍氢电池或一节锂离子电池。该器件包括一个2A、75mΩ、N沟道MOSFET开关和一个140mΩ、P沟道同步整流器。

MAX1703内置同步整流器，效率比同类非同步转换器高5%。此外提供脉冲频率调制(PFM)低功耗模式，以提高轻负载效率，还具有1µA关断模式。

MAX1703采用16引脚窄体SO封装，并带有一个非专用比较器，可产生电源良好或低电池电量警告输出。它还包含一个线性增益模块，可用于构建线性稳压器。

如需更低功率的输出和更小的封装，请参考MAX1700/MAX1701。如需双路输出（升压加线性稳压器），请参考MAX1705/MAX1706。如需板载模数转换器，请参考MAX848/MAX849。

MAX1703评估套件有助于加速设计。

应用

• 数字无线电话
• 手持式仪器仪表（PDA、掌上型电脑）
• 掌上型电脑
• PCS电话
• 个人通讯装置
• 双向寻呼
• 无线手机
