ADI亚德诺_LT3686_产品介绍

ADI亚德诺 LT3686 产品介绍

2026-03-09 0次

特性

宽输入范围：
- 工作时为 3.6V 至 37V
- 过压闭锁功能可保护电路安全承受 55V 瞬态
低的最小接通时间：
- 将 16V_IN 转换至 3.3V_OUT (在 2MHz)
1.2A 输出电流
可调频率：300kHz 至 2.5MHz
在轻负载时执行恒定开关频率操作

跟踪和软起动功能
精准的 UVLO (欠压闭锁)
抗短路能力
停机模式中的 I_Q< 1μA
内部进行补偿

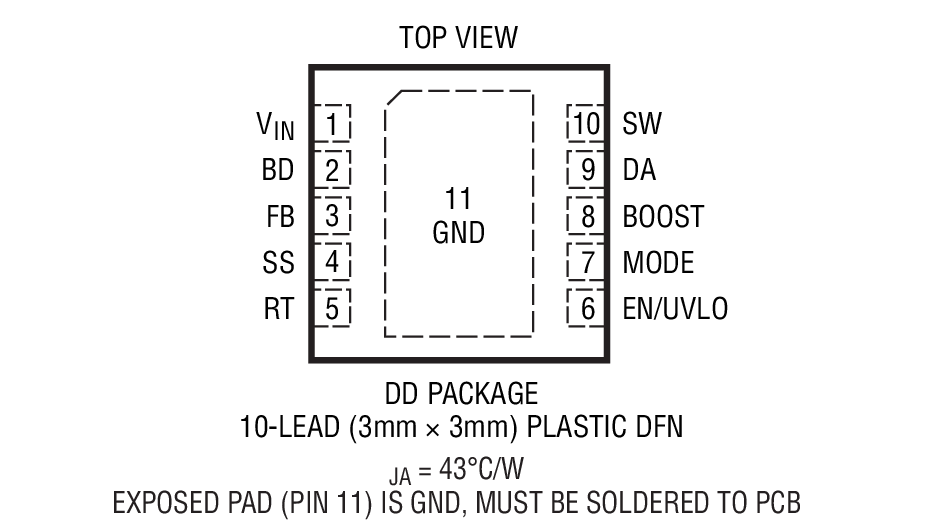

10 引脚 3mm x 3mm DFN 封装

产品详情和应用

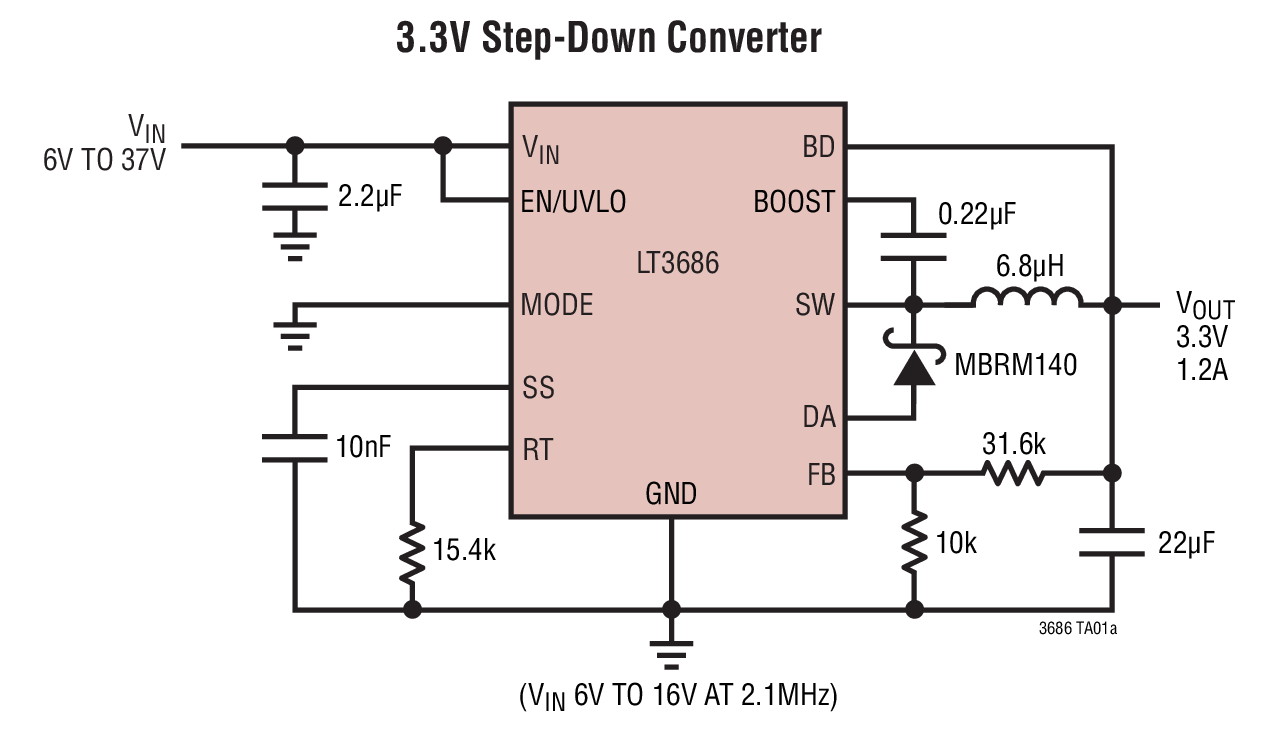

LT^®3686 是一款电流模式、PWM 降压型 DC/DC 转换器，具有一个内部 1.2A 电源开关，采用 10 引脚 3mm x 3mm DFN 封装。3.6V 至 37V 的宽输入范围使 LT3686 适合于调节来自多种电源的功率，包括 24V 工业电源和汽车电池。该器件具有很高的最大频率，因此允许使用纤巧型电感器和电容器，从而造就了非常小巧的解决方案。高于 AM 波段的工作频率避免了对无线电接收的干扰，因而使 LT3686 特别适合于汽车应用。

逐周期电流限制和 DA 电流检测功能针对故障情况时提供了保护作用。软起动和频率折返消除了启动期间的输入浪涌电流。在轻负载时，一个位于输出端上的任选内部稳压有效负载通过 BD 引脚将 LT3686 保持于较高开关频率，从而在高于音频和 AM 波段的频率条件下实现低和可预知的输出纹波。由于采用了内部补偿电路和一个内部升压二极管，所以减少了外部元件数目。

应用

汽车系统
电池供电型设备
墙上变压器调节
分布式电源调节
