ADI亚德诺_LT7101_产品介绍

ADI亚德诺 LT7101 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4.4V 至 105V（110V 绝对最大值）
超低 EMI/EMC 发射：符合 CISPR 25 标准
将 48V_IN 调节到 3.3V_OUT 时 I_Q 为 2µA

快速准确的输出电流设置和监控，无需外部 R_SENSE

砖墙式限流值

最短接通时间低至：35ns

宽 V_OUT 范围：1V 至 V_IN

较大占空比操作

可编程固定频率：200kHz 至 2MHz

八种引脚可选固定（1.2V 至 15V）或可调输出电压

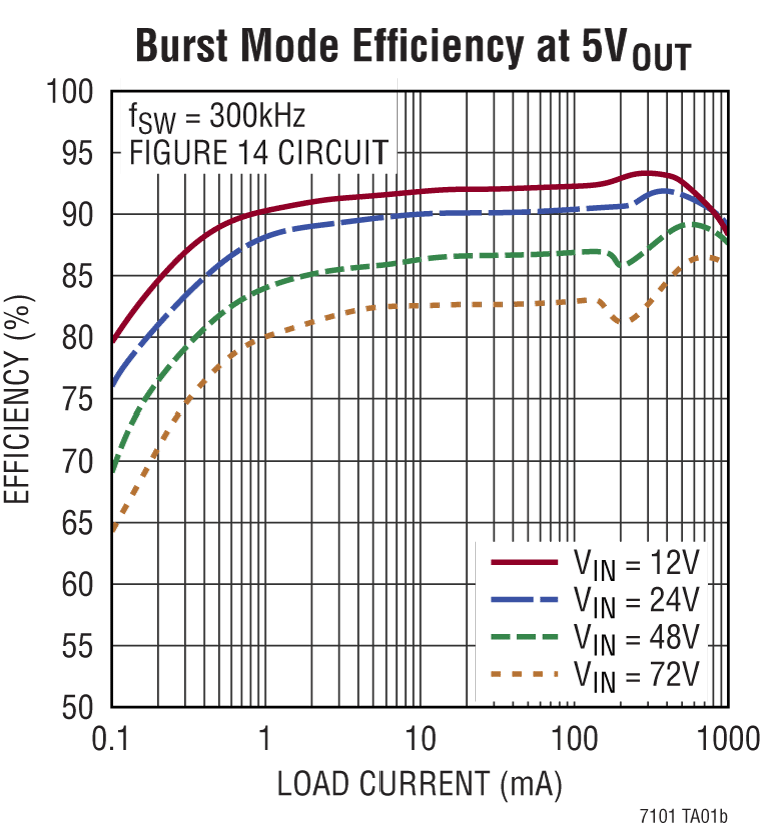

轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode^®操作

可与外部时钟 PLL 同步

EXTV_CC LDO 采用 VOUT = 3.3V 至 40V 为芯片供电

OPTI-LOOP^® 或固定内部补偿

输入和输出过压保护

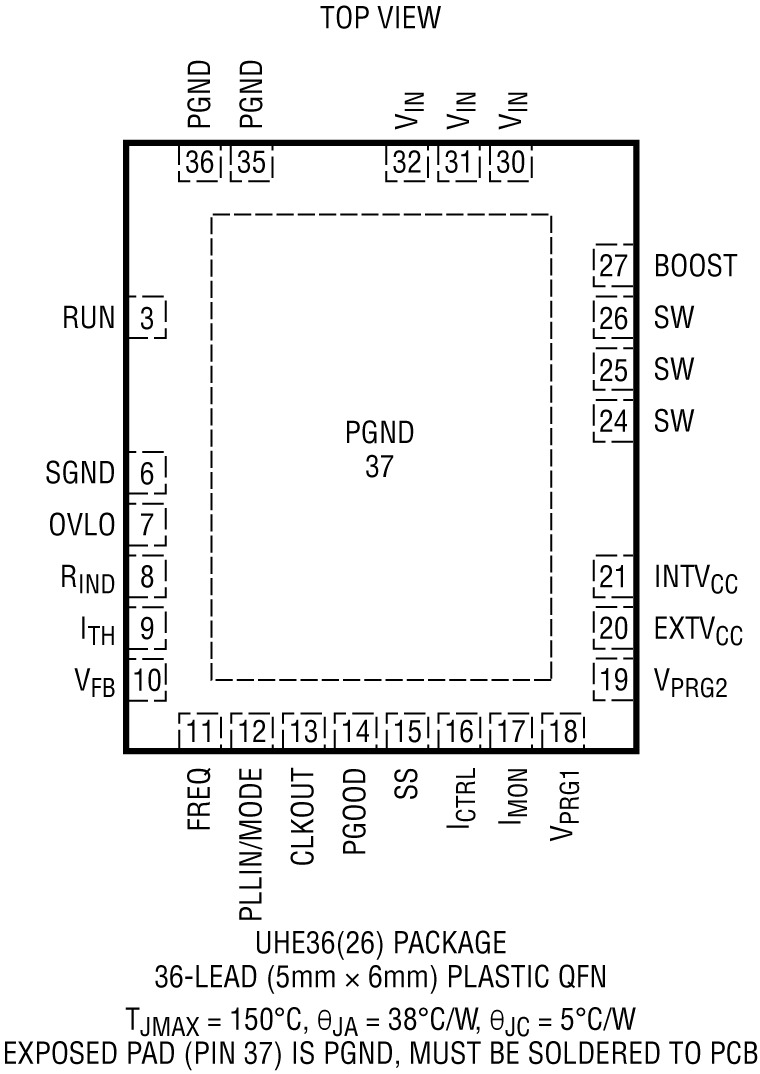

耐热性能增强型 (5mm × 6mm) QFN 封装

产品详情和应用

LT7101是一款高效率、单芯片同步降压DC/DC转换器，利用恒频、平均电流模式控制架构。该转换器在4.4V至105V的输入电压范围内工作并提供1V至V_IN的可调稳压输出电压，同时提供高达1A的输出电流。

LT7101采用高频工作和低较小导通时间，即使在极高降压比下也可缩小电感尺寸并支持恒频工作。此外，LT7101还可达到尽可能低的压差，并以较大占空比工作。在轻负载工作期间，可通过选择突发模式、跳脉冲或强制连续工作模式来优化转换器效率和输出纹波。

LT7101内置精确的高速平均电流编程和监控功能，无需外部检测电阻。其他特性包括旁路LDO以较大程度地提高效率、固定或可调输出电压和环路补偿以及众多保护特性以增强可靠性。

应用

电池充电器和CC/CV电源
汽车和军用系统
