• 宽输入范围：5.5V 至 60V
• 1.5A 峰值开关电流
• 200kHz 恒定开关频率
• 饱和开关设计：0.2Ω
• 在整个占空比范围内保持了额定峰值开关电流
• 低的有效电源电流：2.5mA
• 低停机电流：25μA
• 1.2V 反馈基准电压 (LT1766)
• 5V 固定输出 (LT1766-5)
• 可容易地实现同步
• 逐周期电流限制
• 小外形 16 引脚 SSOP 和耐热性能增强型 TSSOP 封装

产品详情和应用

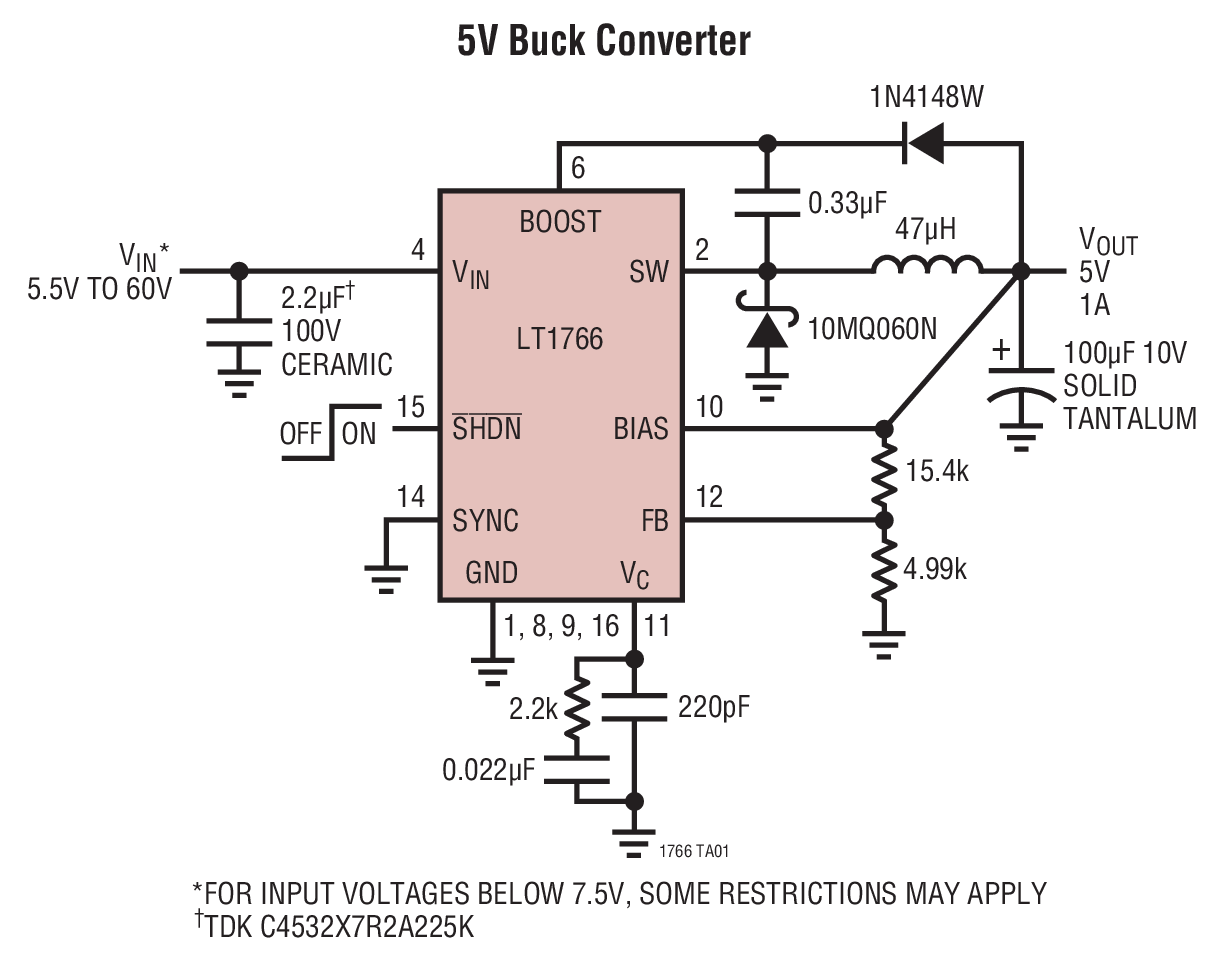

LT^®1766/LT1766-5 是200kHz、单片式、降压型开关稳压器，可接受高达 60V 的输入电压。一个高效率 1.5A、0.2Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。一种电流模式控制架构提供了快速瞬态响应和超卓的环路稳定性。

这些器件运用了特殊设计方法和一种新型高电压制造工艺，因而在一个宽输入范围内实现了高效率。通过采用输出对电路施加偏置以及利用一个电源升压电容器使电源开关饱和，在一个宽输出电流范围内维持了效率。采用的专利电路在整个占空比范围内保持了峰值开关电流。一个停机引脚将电源电流减小至 25μA，而且，可利用逻辑电平输入在外部实现器件的同步 (同步范围为 228kHz 至 700kHz)。

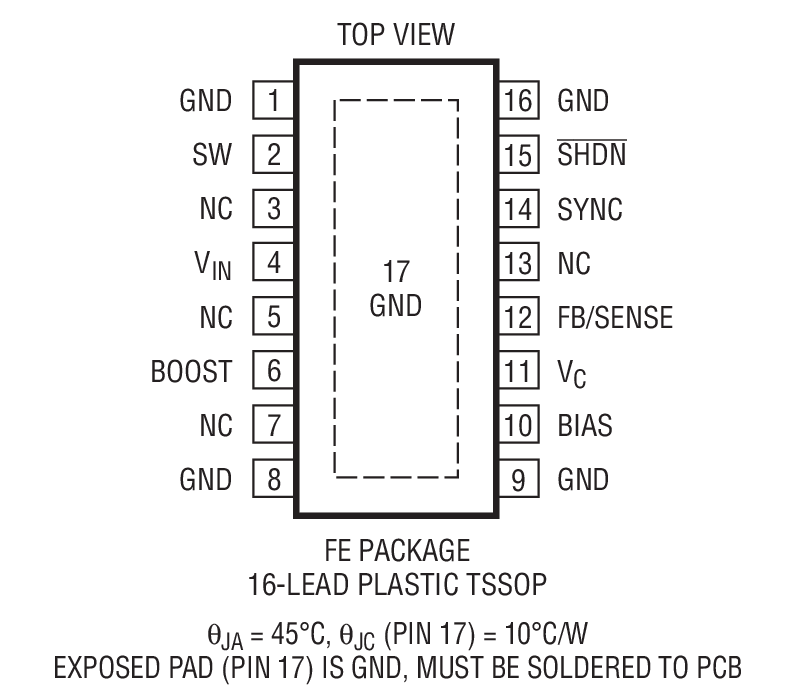

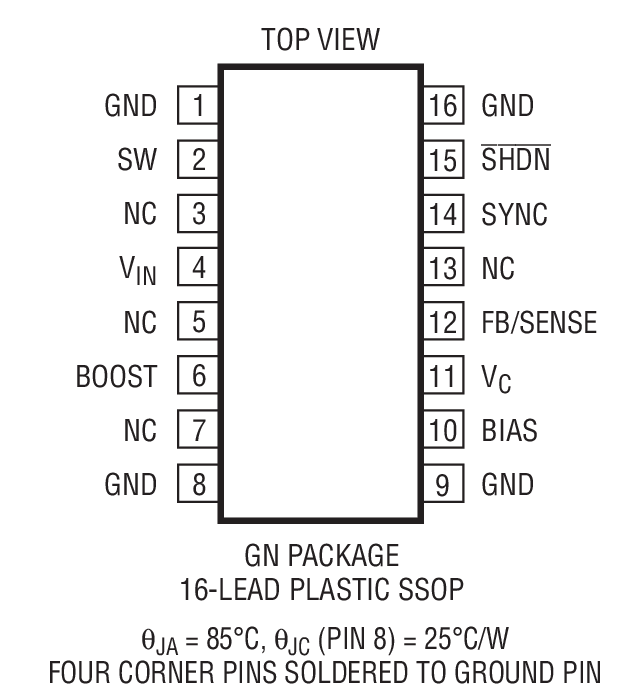

LT1766/LT1766-5 采用 16 引脚熔铅 SSOP 封装或具有裸露背部的 TSSOP 封装，旨在改善热性能。

• 高电压、工业和汽车
• 便携式计算机
• 电池供电型系统
• 电池充电器
• 分布式电源系统
