特性

• V_IN范围：2.30V至5.5V
• V_OUT范围：2.60V至5.14V（I2C可编程，20mV步长）
• (可通过I²C编程，步长为20mV)
• 升压模式下输出电流高达2A
• 在升压模式下，提供最高2A输出电流（V_IN = 3.0V、V_OUT = 3.4V、ILIM = 高）
• 在降压模式下，提供最高3A输出电流（ILIM = 高）
• 峰值效率高达97%
• SKIP模式，可以优化轻负载效率
• 55μA（典型值）低静态电流
• 3.4MHz高速I²C串行接口
• 电感开关限流选择引脚
• 电源良好输出
• 2.5MHz开关频率
• 保护特性
  • 软启动
  • 热关断
  • 过压保护
  • 过流保护
• 2.13mm x 1.83mm，20引脚WLP封装

产品详情和应用

MAX77813是一款高效升压/降压转换器，适用于单节Li+/锂离子电池供电应用。该器件可通过2.3V至5.5V输入电压提供2.6V至5.14V稳压输出。该器件在升压模式下支持最高2A的输出电流，在降压模式下支持最高3A的输出电流。

该器件可以在降压和升压模式之间无缝切换。采用专门的控制算法，可实现高效率、出色负载和线路瞬态响应。

提供专用使能和电源状态引脚，助力简化硬件控制。I²C串行接口可用于进行动态电压调整、系统功率优化和故障回读。该器件支持两个由ILIM引脚选择的电感开关限流选项。

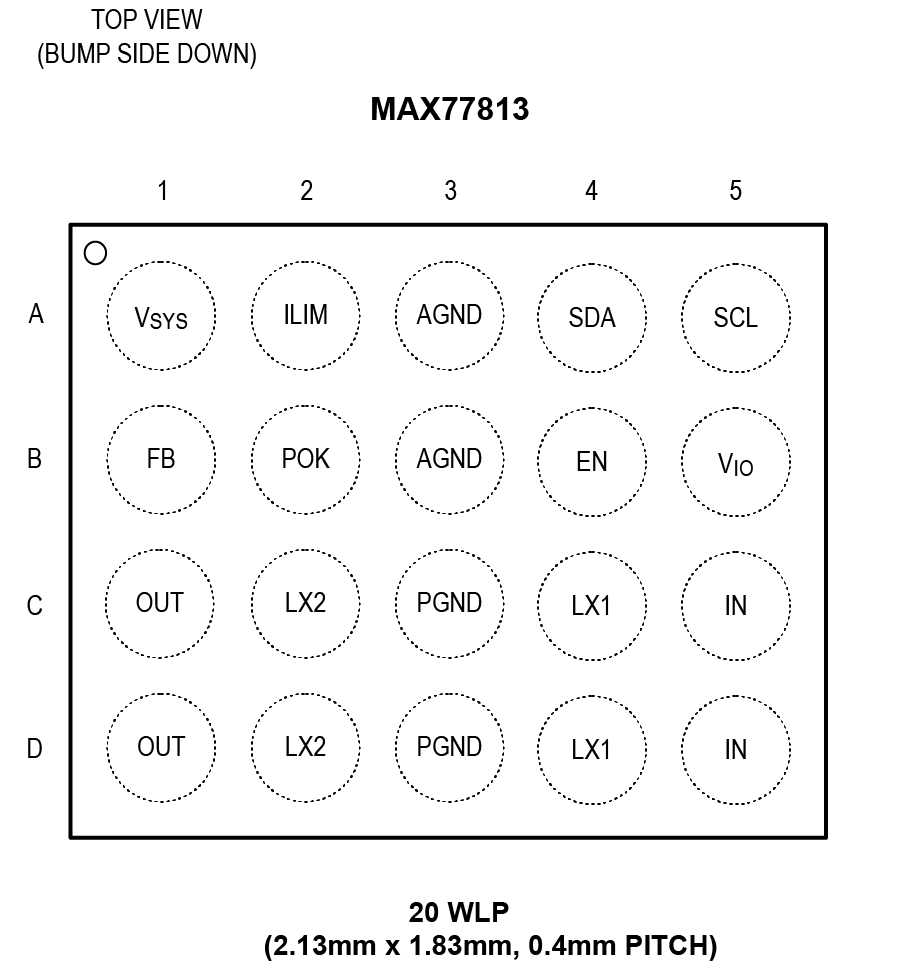

MAX77813采用20引脚、2.13mm x 1.83mm晶圆级封装(WLP)。

应用

• 单节锂离子电池供电应用
• 手持式扫描仪、移动支付终端、安保摄像头
• AR/VR耳机
