ADI亚德诺 LTM4630A 产品介绍

2026-03-09 0次

特性

双通道 18A 或单通道 36A输出
输入电压范围：4.5V 至 15V
输出电压范围：0.6V 至 5.3V
在整个电压、负载和温度范围内具有 ±1.5% 的最大总 DC 输出误差

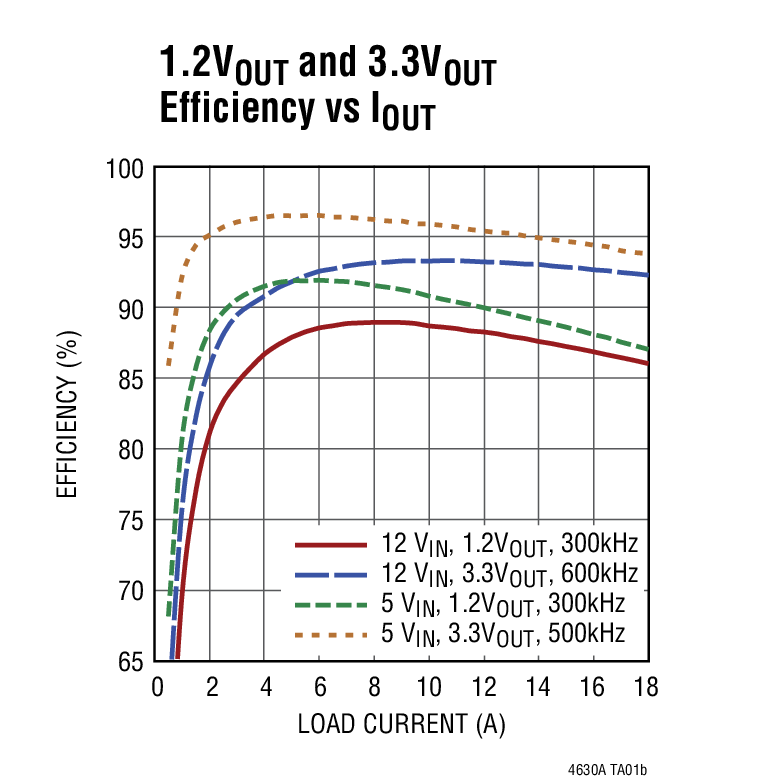

与 LTM4630 相比具有较高的轻负载效率和较宽的 V_OUT 范围
差分远端采样放大器
电流模式控制 / 快速瞬态响应
多相并联均流 (高达 144A)
内部温度监视器

引脚与 LTM4620A (双通道 13A，单通道 26A) 及 LTM4630 (双通道 18A，单通道 36A) 相兼容
可调开关频率或同步
过流折返保护
可选的突发模式 (Burst Mode^®) 操作、脉冲跳跃模式操作
软起动 / 电压跟踪
输出过压保护

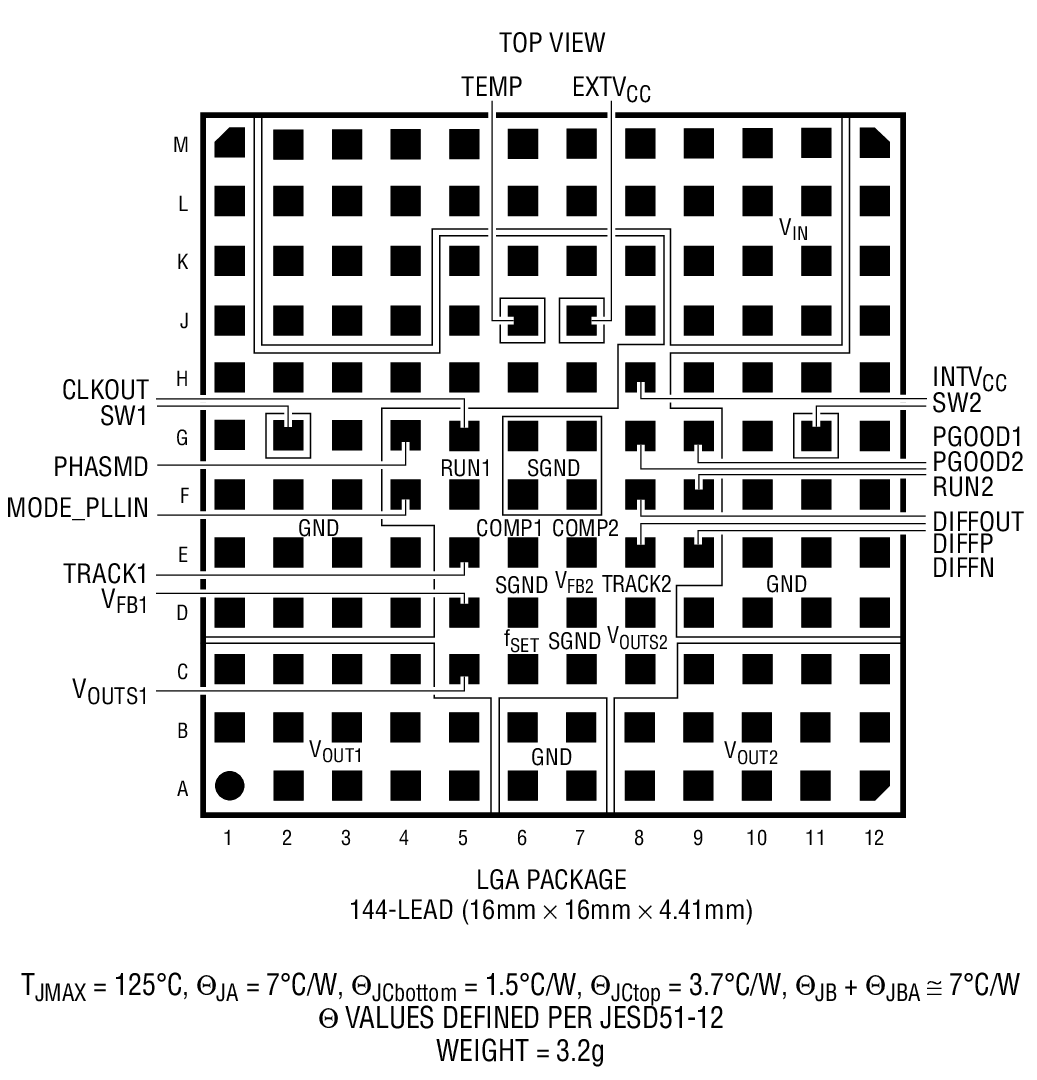

16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装

产品详情和应用

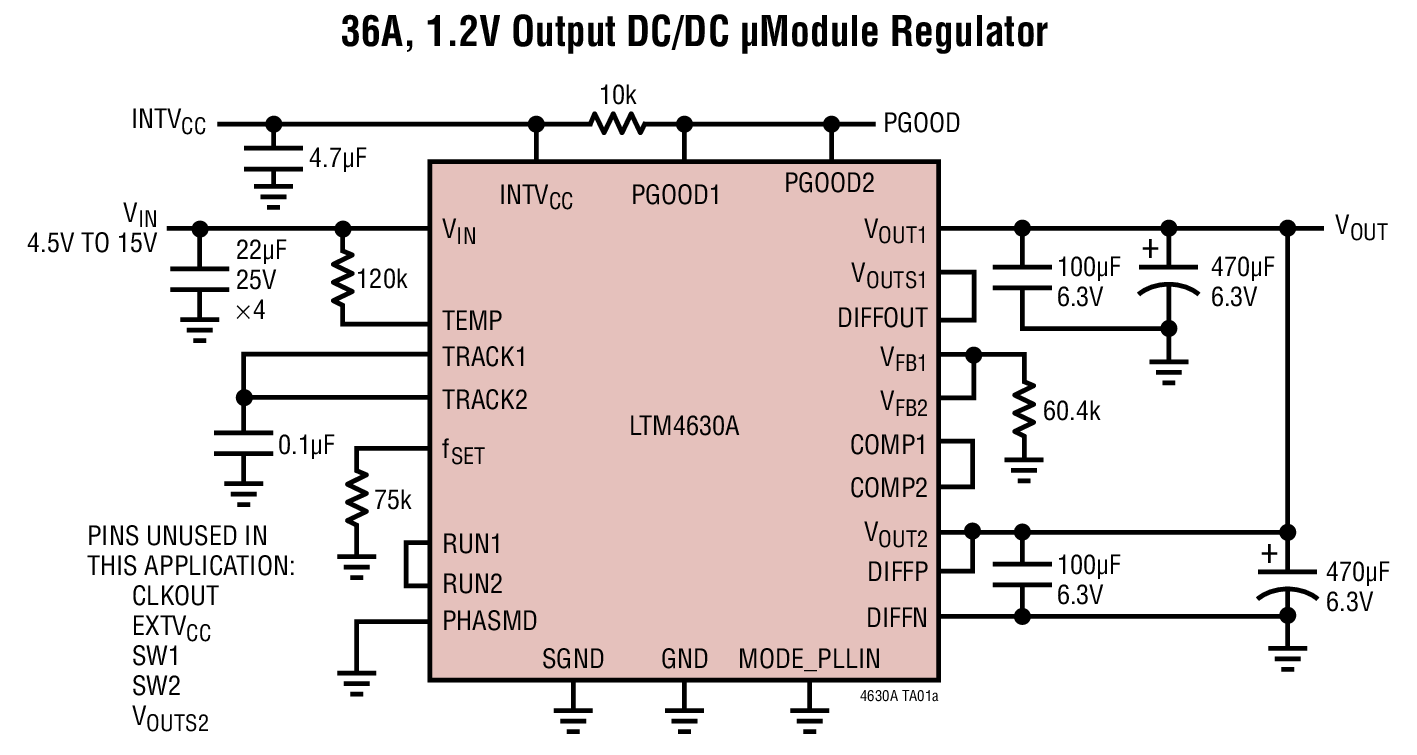

LTM^®4630A 是一款双通道 18A 或单通道 36A 输出开关模式降压型 DC/DC μModule^® (微型模块) 稳压器，其具有比 LTM4630 更宽的 V_OUT 范围和更高的效率。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4630A 可在一个 4.5V 至 15V 的输入电压范围内运作，支持两个输出电压范围均为 0.6V 至 5.3V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供高达 18A 的连续电流。仅需少量的输入和输出电容器。LTM4630A 的引脚与 LTM4620 和 LTM4620A (双通道 13A，单通道 26A) 及 LTM4630 (双通道 18A，单通道 36A) 相兼容。

这款器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能，并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。

故障保护功能包括过压和过流保护。LTM4630A 采用 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装。

特点

V_OUT

LTM4630

0.6V 至 1.8V

LTM4630-1

0.8％ DC 和 3% 瞬态准确度

0.6V 至 1.8V
