ADI亚德诺 LTC3400-1 产品介绍

2026-03-09 0次

特性

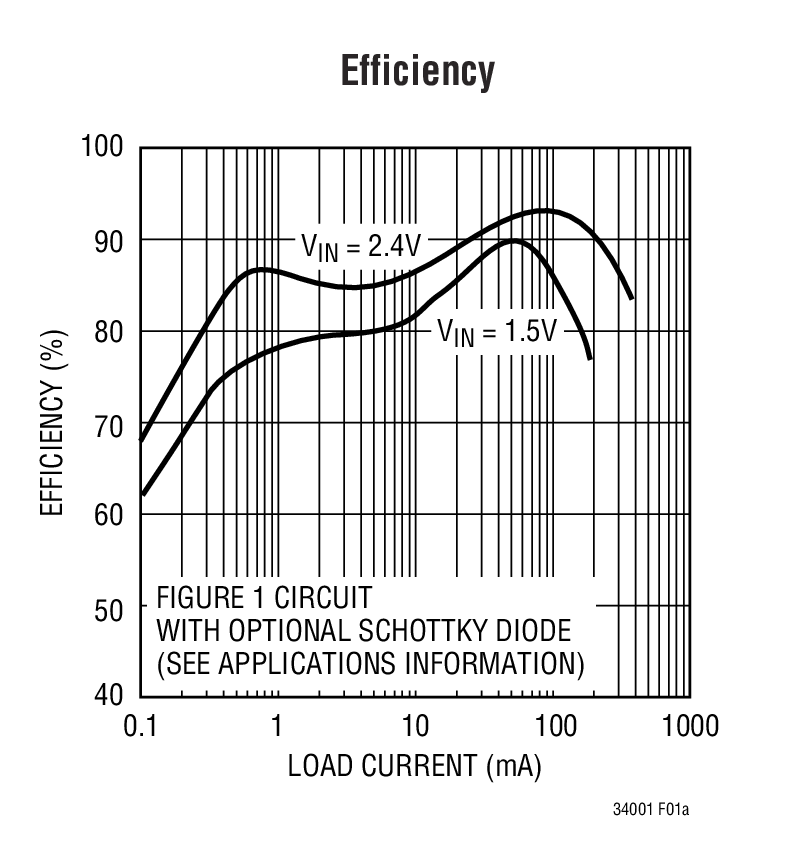

效率高达 92%

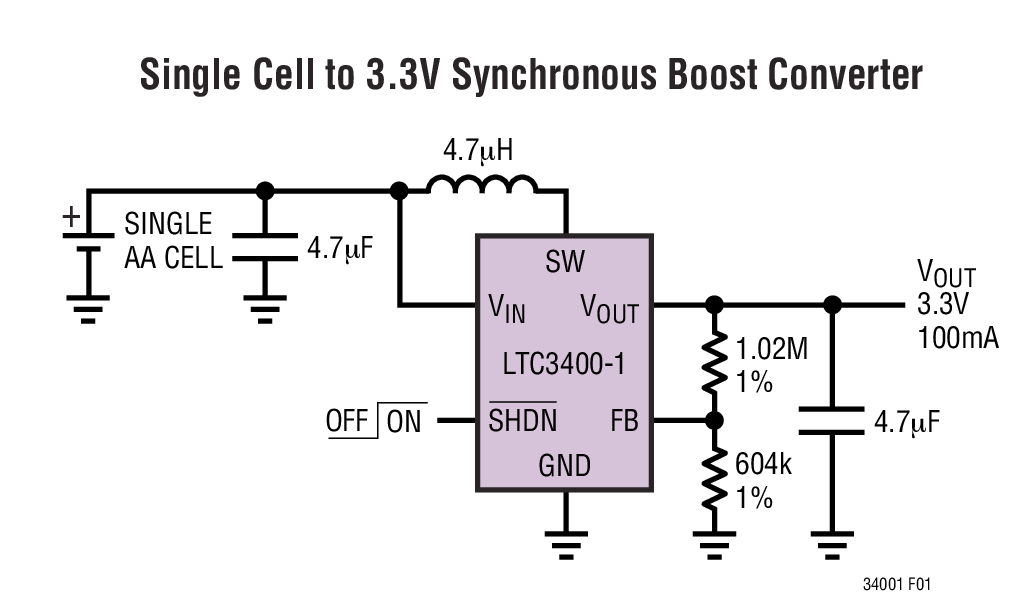

可从单节 AA 电池产生 3.3V/100mA 输出
低启动电压：0.85V
在停机模式中 V_OUT 连接至 V_IN
内部同步整流器
2.5V 至 5V 输出范围

自动突发模式 (Burst Mode^®) 操作
逻辑控制的停机 (< 1µA)
抗振铃控制较大限度降低了 EMI
纤巧型外部组件

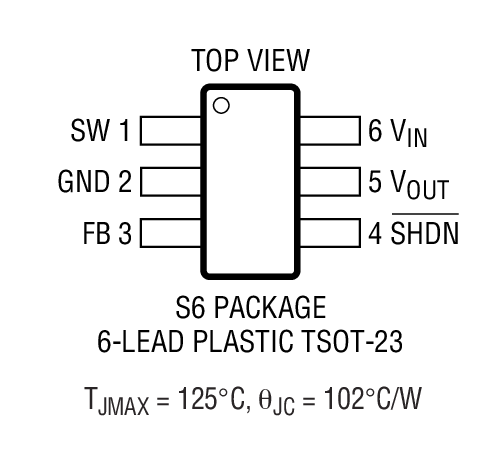

外形扁平 (仅高 1mm) 的 SOT-23 封装

产品详情和应用

LTC^®3400-1 是一款采用 6 引脚 ThinSOT^TM 封装的同步、固定频率、升压型 DC/DC 转换器。该器件包含一个内部 NMOS 开关和 PMOS 同步整流器，能够采用单节 AA 电池输入提供 3.3V/100mA 的输出。

1.2MHz 的开关频率允许使用外形小巧而扁平的电感器和陶瓷电容器，从而较大限度减小了解决方案占位面积。电流模式 PWM 设计是在内部进行补偿的，使得外部组件的数量有所减少。LTC3400-1 可在轻负载条件下自动地转换至节能的突发模式操作。在停机模式中，V_OUT 和 V_IN 是相连的，这允许把输入电池用于提供备份电源。LTC3400-1 具有 1µA 以下的低停机电流。

LTC3400-1 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。

美国专利第5,481,178号；第6,580,258号；第6,304,066号；第6,127,815号；第6,498,466号；第6,611,131号。
