特性

• 适合小尺寸解决方案的同步升压转换器
  • 峰值输入电流：4.0A
  • 可通过电阻调节的输出电压范围为6V至18V
  • 可选择6V至18V固定输出，步长为0.25V
  • 工作电源电压范围：3.0V至5.5V
  • 2.2MHz工作频率
  • 低电平有效RESET输出
  • 扩频
• 高精度
  • ±1.5%输出电压精度，固定
  • ±2.2%输出电压精度，可调
  • 81±3%欠压监控
  • 121±3%过压监控
  • 良好的负载瞬态性能
• 性能稳定，适合汽车环境
  • 电流模式、强制PWM和SKIP工作模式
  • 过温和短路保护
  • 3mm x 3.5mm、14引脚TDFN封装
  • –40°C至+125°C汽车温度范围

产品详情和应用

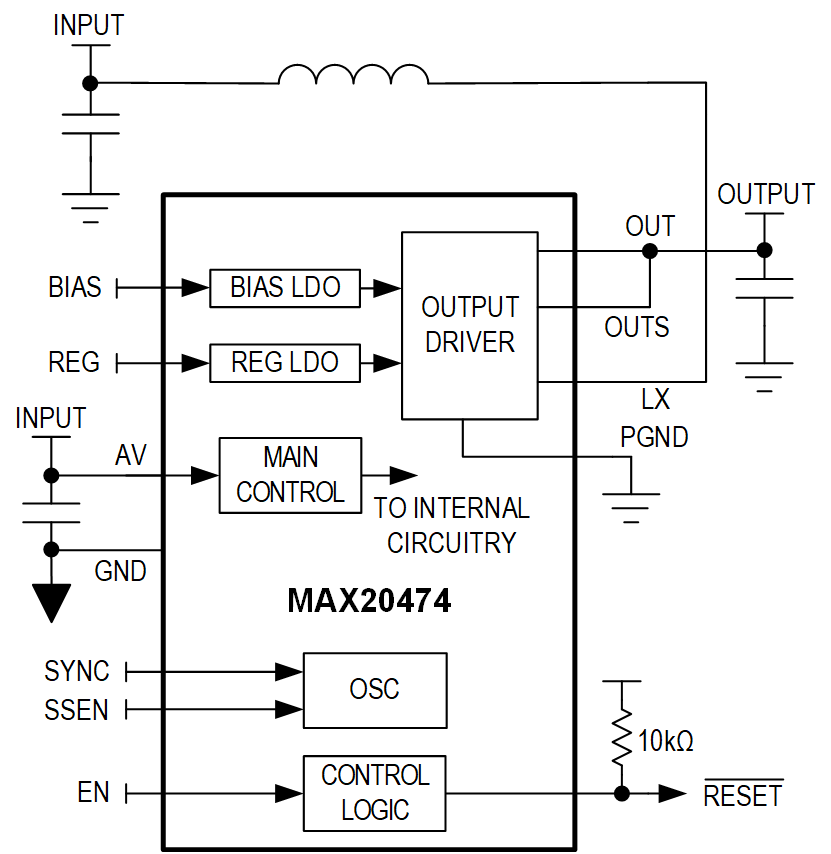

MAX20474是一款高效率DC-DC转换器，可在高达1A的负载下将3.0V至5.5V输入电源升压为6V至18V。升压转换器在负载、线路和温度范围内的输出误差为±1.5%。

该器件具有2.2MHz固定频率PWM模式，可提供更好的抗扰度和负载瞬态响应性能，以及脉冲频率调制模式（跳跃）以提高轻负载条件下的效率。由于工作频率为2.2MHz，因此可以使用所有类型的陶瓷电容，而且所需的外部组件极少。可编程的扩频调制可充分减少电磁辐射。集成式低R_DSON开关可提高重负载时的效率，并简化其布局，使其比分立解决方案更简单。

其他功能包括True Shutdown™、软启动、过流和过温保护。

应用

• 汽车负载点
