特性

• 减少外部元件，降低总体成本
  • 无肖特基——同步操作
  • 全陶瓷电容设计，使布局紧凑
• 缩减DC-DC调节器物料单
  • 4.5V至60V较宽输入范围
  • 每路输出可在0.9V至92% V_IN范围内调节
  • 引脚可选的560kHz或300kHz开关频率
  • 每路输出具有独立的输入电压引脚
• 降低功耗
  • 峰值效率高于90%
  • PFM模式支持增强轻载效率
  • 1μA关断电流
• 在恶劣工业环境下工作可靠
  • 打嗝模式过载保护
  • 每路输出具有可调节软启动引脚
  • 内置输出电压监测，为每路输出提供低电平有效的RESET引脚
  • 每路输出具有可调节的EN/UVLO门限
  • 启动时单调进入预偏置负载状态
  • 过热保护
  • -40°C至+125°C工作温度范围

产品详情和应用

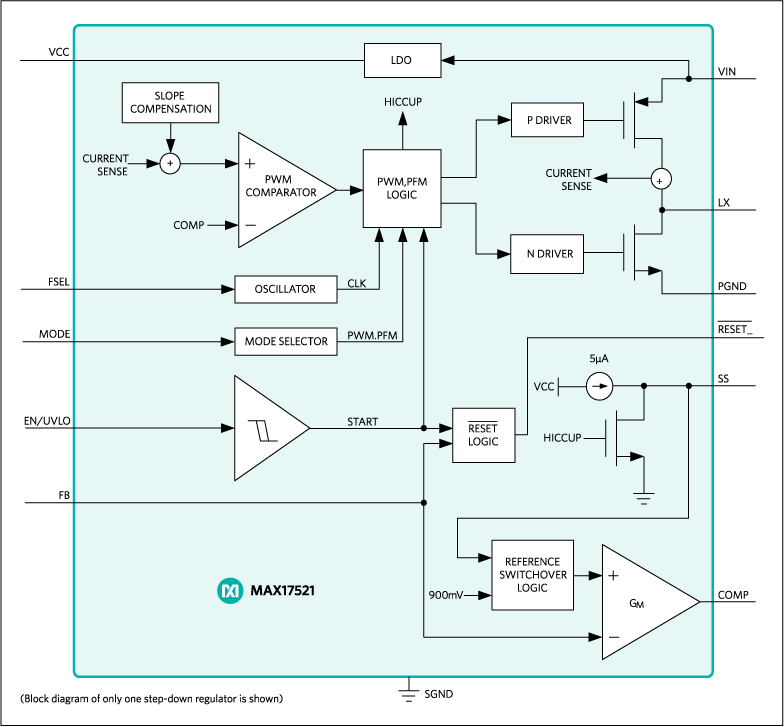

MAX17521双路输出、高效、高电压、同步降压型DC-DC转换器集成MOSFET，工作在4.5V至60V输入电压范围。转换器的每路输出可提供高达1A电流。每路输出可在0.9V至92%V_IN范围内调节。反馈调节精度在-40°C至+125°C温度范围内为±1.7%。

MAX17521采用峰值电流模块控制。每路输出可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。

MAX17521采用24引脚(4mm x 5mm) TQFN封装。提供仿真模式。

应用

• CPU、DSP或FPGA电源
• 配电稳压器
• 通用负载点
• 工业控制电源
