特性

• 具 VTT 基准的完整 DDR 电源解决方案
• 宽 V_IN 范围：4.5V 至 38V，VDDQ：1V 至 2.5V
• ±0.67% VDDQ 输出电压准确度
• VDDQ 和 VTT 终端控制器
• ±1.2% ±50mA 线性 VTTR 基准输出
• 受控导通时间、谷值电流模式控制
• 频率可编程范围：200kHz 至 2MHz
• 可同步至外部时钟
• t_ON(MIN) = 30ns，t_OFF(MIN) = 90ns
• R_SENSE 或电感器 DCR 电流检测
• 电源良好输出电压监视器
• 过压保护和电流限值折返

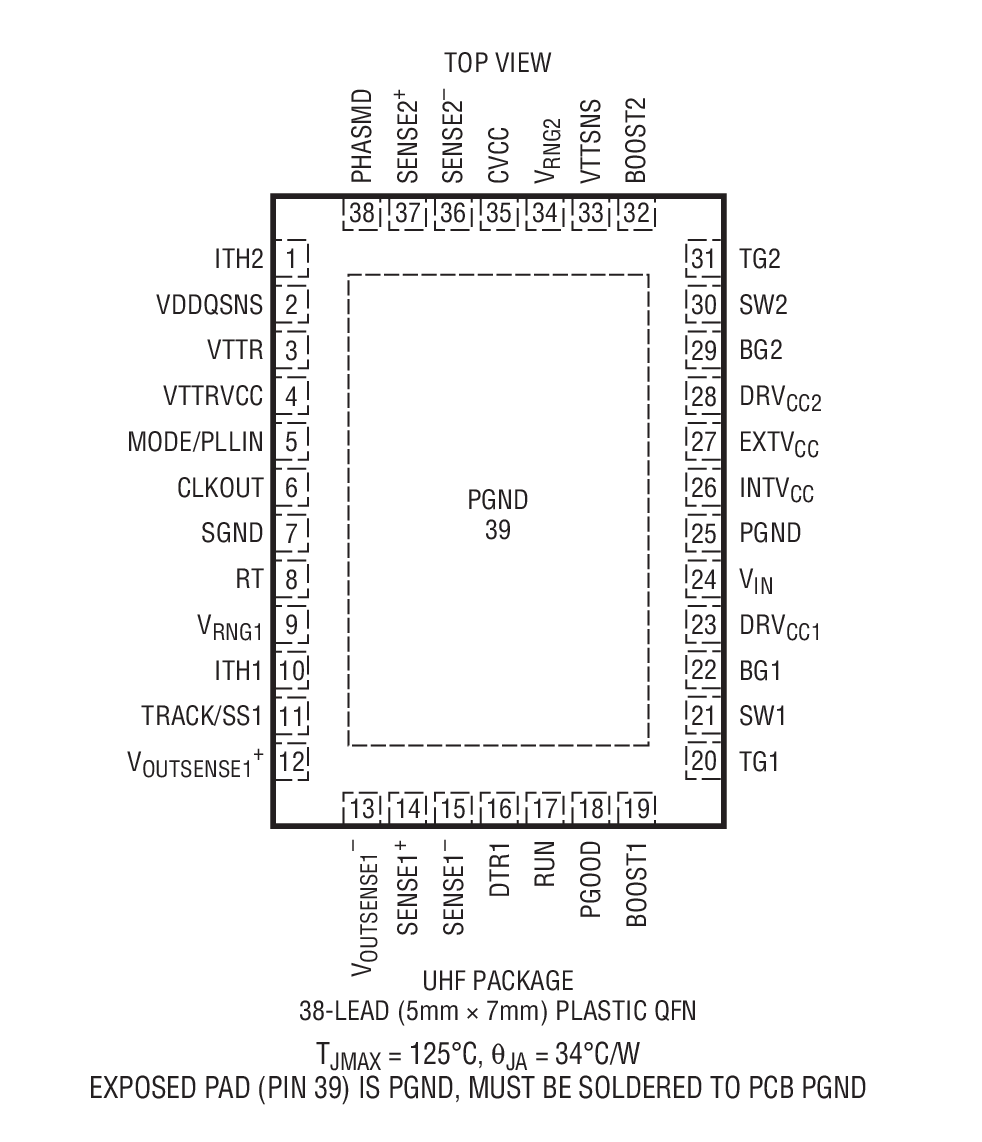

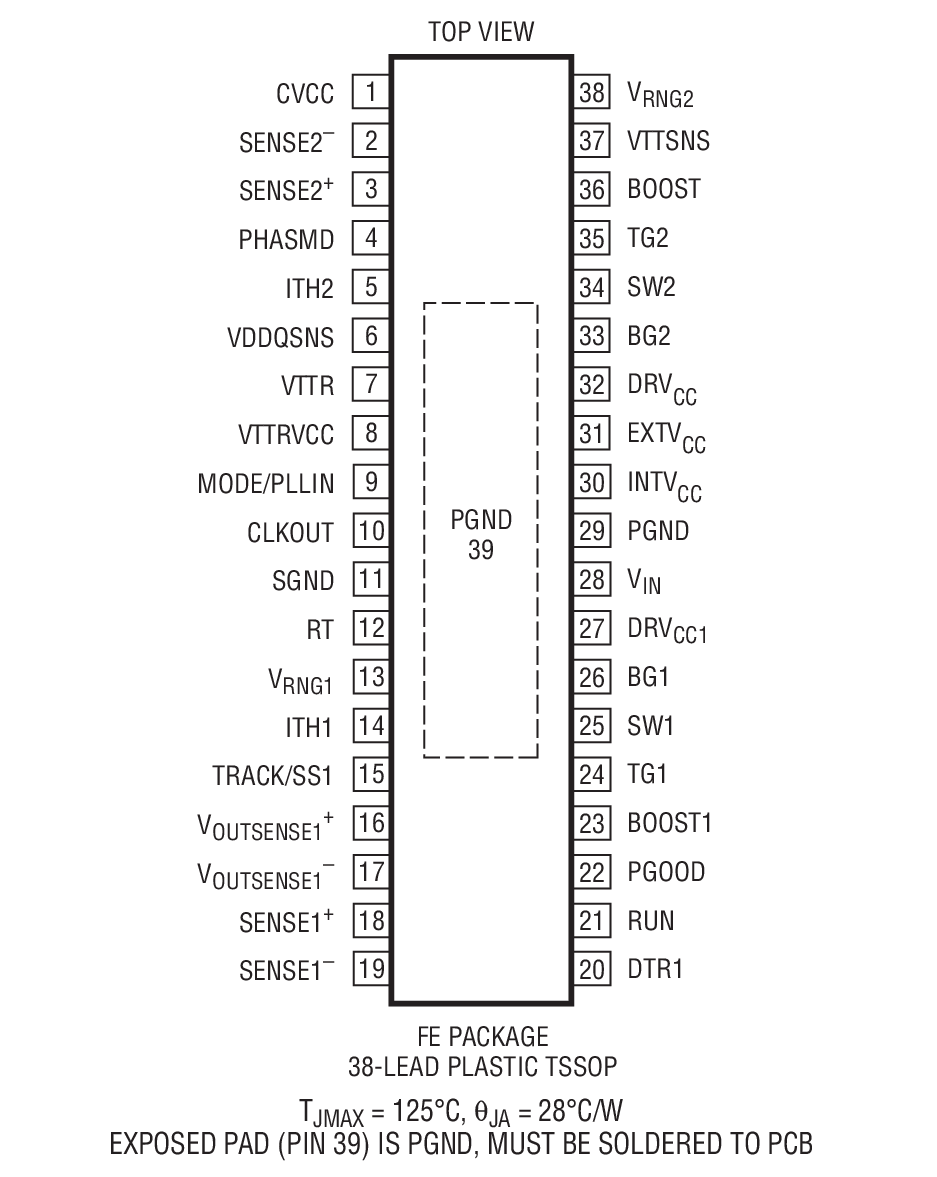

• 耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装

产品详情和应用

LTC^®3876 是一款完整的 DDR 电源解决方案，可兼容 DDR1、DDR2、DDR3 及未来的较低电压 DDRX标准。LTC3876 包括 VDDQ 和 VTT DC/DC 控制器和一个高精度线性 VTT 基准。一个差分输出检测放大器与高精度的内部基准相组合，可提供一个准确的 VDDQ 电源。VTT 控制器负责跟踪高精度的 VTTR 线性基准，并具有 <20mV 的总 DC 误差。对于一个 ±50mA 基准负载，当跟踪二分之一 VDDQ 时，高精度的 VTTR 基准可在整个温度范围内保持 1.2% 的调节准确度。

LTC3876 允许在 4.5V 至 38V (最大值) 的输入电压范围内运作。VDDQ 输出的变化范围可从 1.0V 至 2.5V，对应的 VTT 和 VTTR 输出范围为 0.5V 至 1.25V。该器件提供了电压跟踪软起动、PGOOD 和故障保护功能。

• 主板存储器
• 服务器
