特性

• 内置导通电阻为8mΩ的MOSFET
• 10A输出PWM降压调节器
• 在整个负载、输入电源以及温度范围内具有±1%的输出精度
• 工作于2.3V至3.6V输入电源
• 0.6V至(0.87 x V_IN)可调节输出
• 250kHz至2.4MHz可调频率或SYNC输入
• 允许全陶瓷电容设计
• SYNCOUT驱动第二个调节器180°反相工作
• 预偏置或单调软启动
• 软启动时间可编程
• 支持输出跟踪或排序
• 即可源出也可吸入电流
• 电源就绪输出
• 32引脚TQFN封装
• REFIN适合于DDR终端应用

产品详情和应用

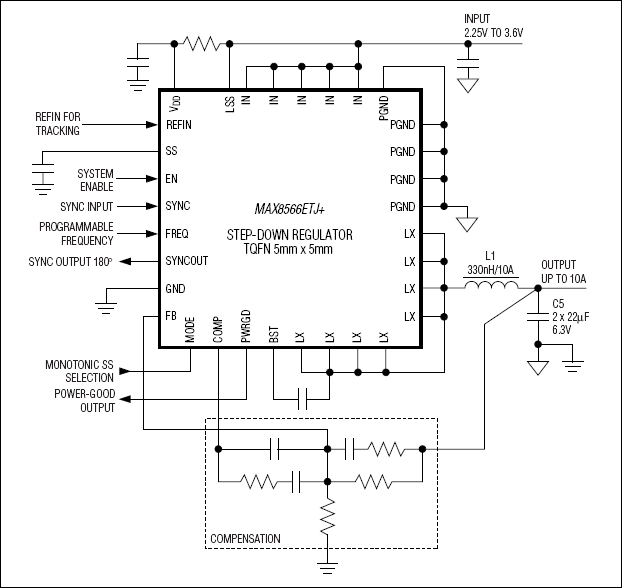

MAX8566是高效开关调节器，能够以0.6V至(0.87 x V_IN)的输出电压供应高达10A的负载电流。该器件采用2.3V至3.6V电源供电，非常适用于负载点应用。在整个负载、输入电源和温度范围内的总输出电压设置误差小于±1%。

MAX8566采用脉宽调制(PWM)模式，开关频率范围为250kHz至2.4MHz，开关频率大小可通过外部电阻进行设置。利用SYNC输入，该IC可被相同频率范围的外部时钟同步。高工作频率大大减小了外部元件尺寸。高边和低边开关采用低R_DS(ON)的n沟道MOSFET，可在重载和高开关频率下保持高效率。

MAX8566采用带有高带宽(> 10MHz)误差放大器的电压模式控制架构。电压模式控制架构可使开关频率大于1MHz，实现全陶瓷电容设计，从而大大减小PCB面积。误差放大器采用第3类补偿方案，充分利用高开关频率的带宽实现快速瞬态响应。可调软启动时间允许设计者灵活控制启动时的输入浪涌电流。当输出达到其稳定点的90%时，开漏电源就绪(PWRGD)信号变为高电平。

MAX8566提供SYNCOUT输出，可用来同步第二个MAX8566或调节器的开关操作，使其与前者相位相差180°，这样可以减小输入纹波电流，从而降低输入电容要求。MAX8566还提供外部基准输入(REFIN)，方便了输出跟踪应用。

MAX8566采用32引脚、5mm x 5mm TQFN封装。MAX8566与所有外部元件一起可安装在小于0.80in²的面积内。

应用

• ASIC/CPU/DSP核电压
• 基站电源
• DDR电源
• 光纤电源
• 网络电源
• POL电源
• 电信电源
