特性

• 宽输入范围：

  • 工作时为 3.6V 至 36V
  • 过压闭锁功能可保护电路安全承受 60V 瞬态电压
• 85μA I_Q (在 12V_IN 至 3.3V_OUT)
• 低纹波突发模式 (Burst Mode^®) 操作可提供 <15mV_P-P 的输出纹波
• 具窗口或超时控制功能的可编程、可禁用看门狗定时器
• 可编程上电复位定时器 (POR)
• 可同步、可调的 350kHz 至 2.2MHz 开关频率
• 具内部电源开关的 700mA 输出开关稳压器
• 固定 5V 或可调输出电压
• 800mV 反馈电压
• 具迟滞的可编程输入欠压闭锁

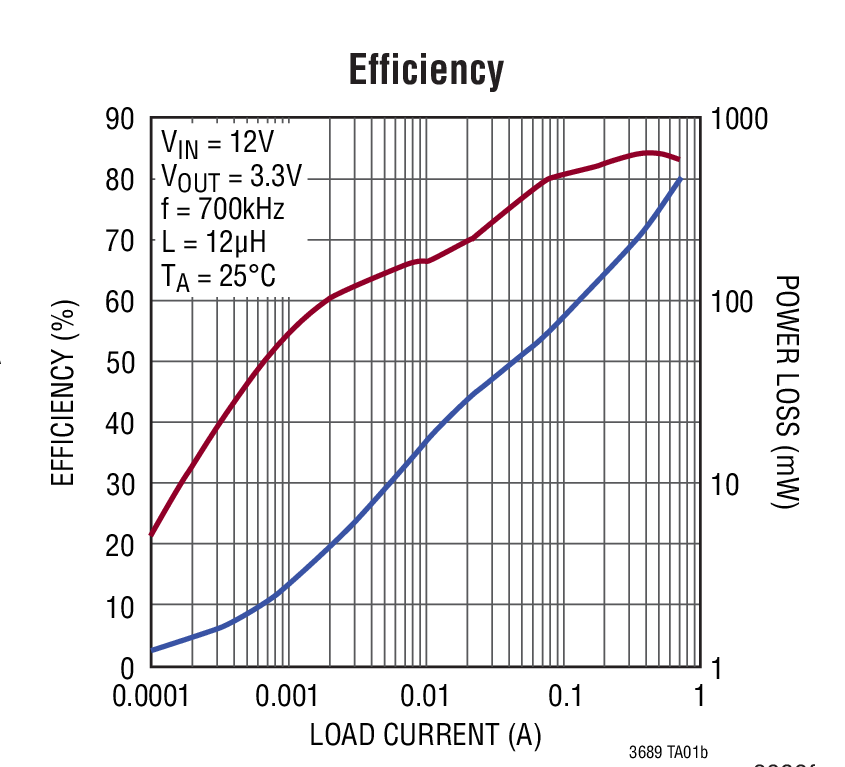

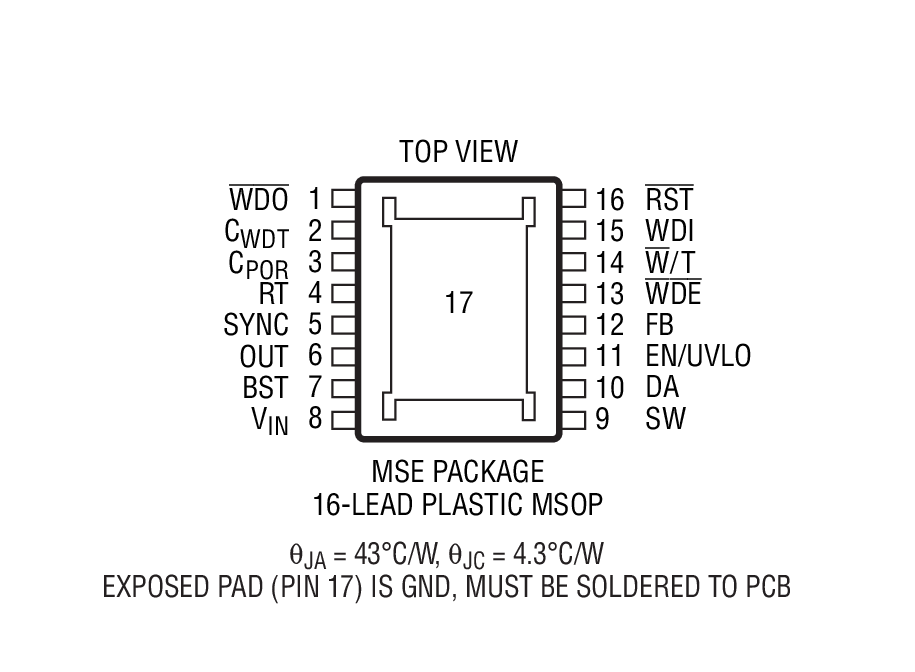

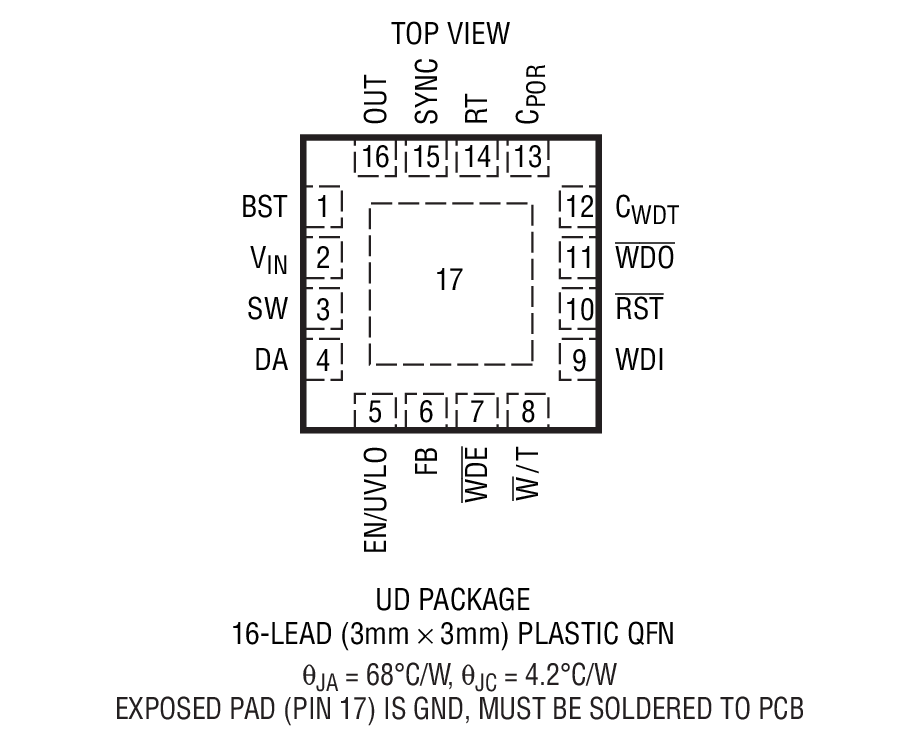

• 16 引脚 3mm x 3mm QFN 和 16 引脚 MSOP 封装

产品详情和应用

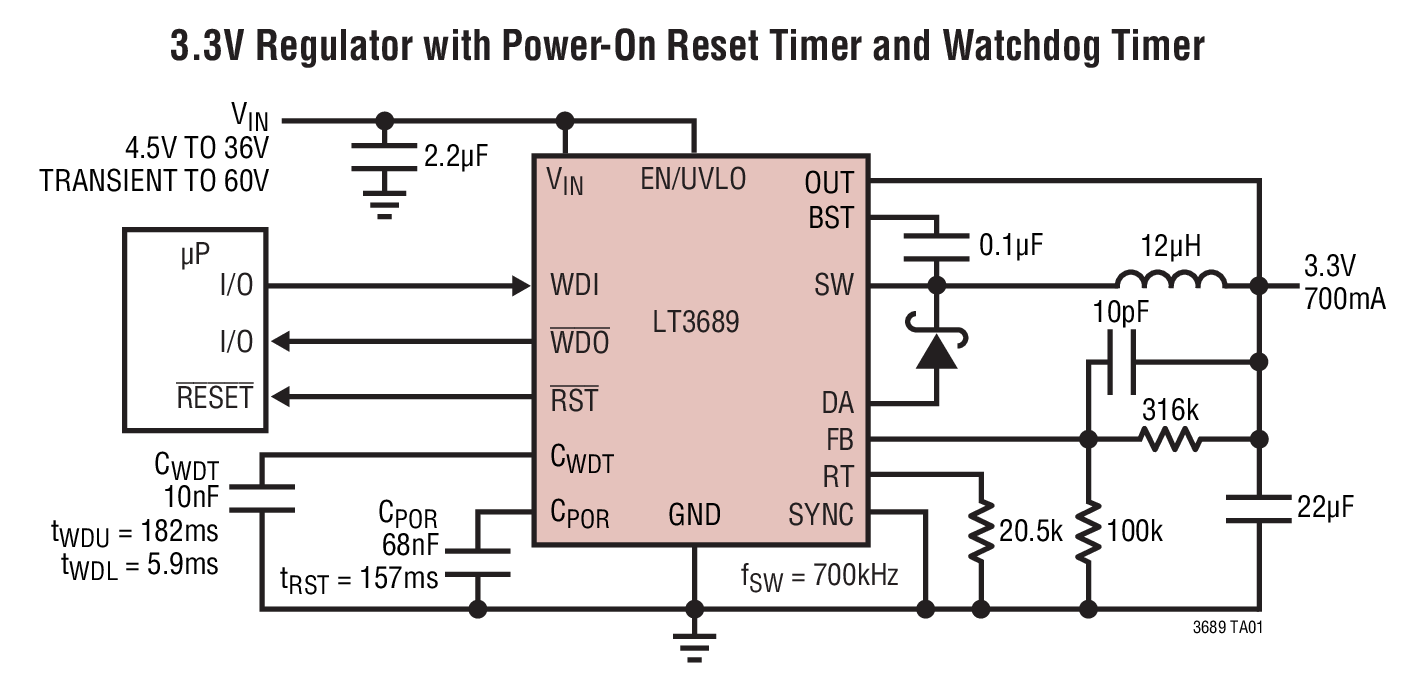

LT^®3689 是一款可调频率 (350kHz 至 2.2MHz) 单片式降压型开关稳压器，具有一个上电复位和看门狗定时器。稳压器可在输入电压高达 36V 的条件下正常运作，并可安全承受高达 60V 的瞬态电压。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下，且输入静态电流仅为 85μA。当 EN / UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。在 EN / UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。电流限制、频率折返和热停机电路则提供了故障保护功能。

复位和看门狗超时周期可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果输出电压降至编程值以下达 10%，则集电极开路 RST 被拉低。看门狗定时器可通过引脚来选择窗口或超时模式。在超时模式中，如果在检测到一个看门狗变换之前经历了一个过长的周期，则 WDO  将被拉至低电平。在窗口模式中，LT3689 将监视那些聚集得过于靠近或过于疏远的 WDI 下降沿。

• 汽车电子控制单元
• 工业电源
