ADI亚德诺_LTC3822-1_产品介绍

ADI亚德诺 LTC3822-1 产品介绍

2026-03-09 0次

特性

双路 N 沟道 MOSFET 同步驱动
无需电流检测电阻器
专为 3.3V_IN 和锂离子电池应用而优化
恒定频率电流模式操作以实现卓越的电压和负载瞬态响应
低压差操作：99% 占空比
可锁相或可调频率：250kHz 至 750kHz
内部软起动电路
跟踪及可调软起动输入

可选的最大峰值电流检测门限
在轻负载条件下可选择执行突发模式 (Burst Mode^®) / 强制连续 / 脉冲跳跃模式操作
数字 RUN 控制引脚
输出过压保护
微功率停机模式：I_Q = 7.5μA

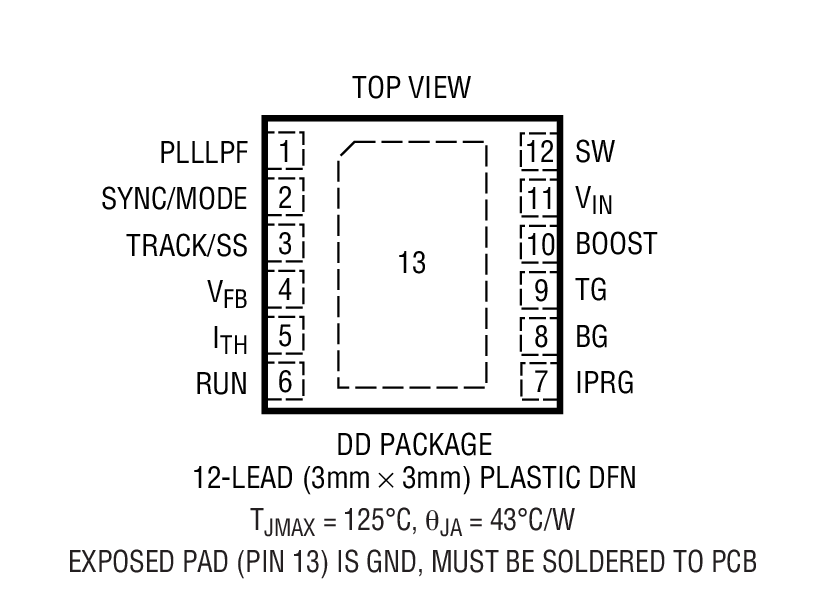

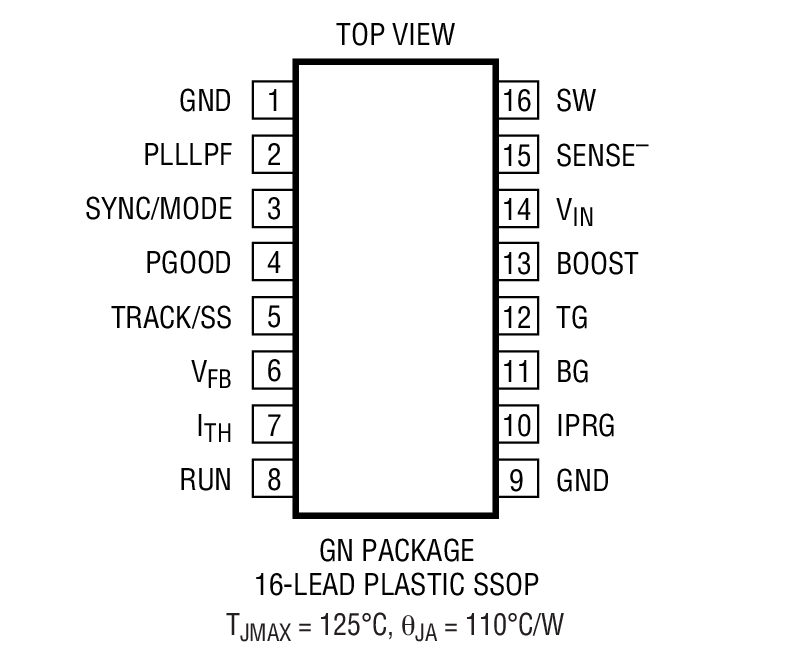

纤巧的耐热性能增强型 12 引脚 (3mm x 3mm) DFN 封装或 16 引脚窄体 SSOP 封装

产品详情和应用

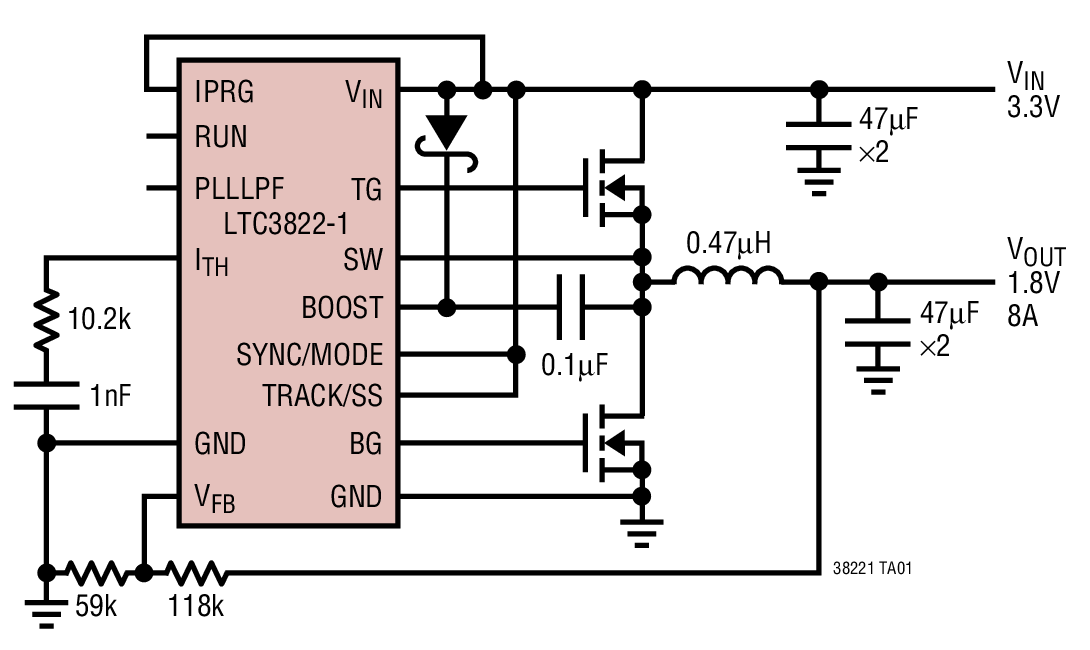

LTC^®3822-1 是一款同步降压型开关稳压控制器，可采用极少的外部组件来驱动外部 N 沟道功率 MOSFET。恒定频率电流模式架构与 MOSFET V_DS 检测功能免除了增设检测电阻器的需要，并提高了效率。

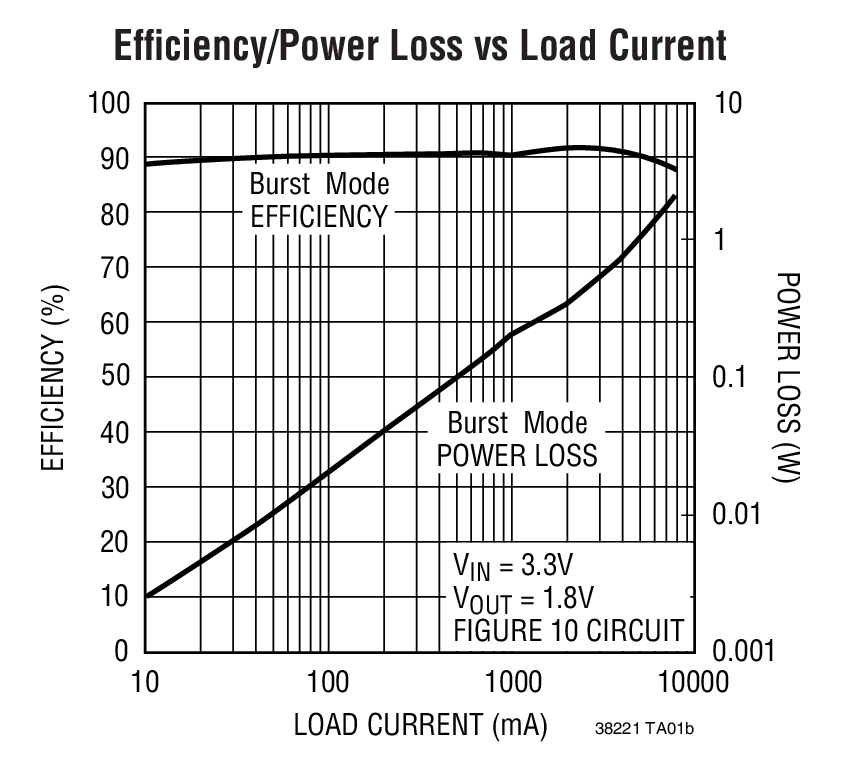

突发模式操作可在轻负载条件下实现高效率。99% 的最大占空比可提供低压差操作，从而延长了电池供电型系统中的工作时间。

开关频率可以设置为高达 750MHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，

LTC3822-1 可同步至一个频率范围为 250kHz 至 750kHz 的外部时钟。 LTC3822-1 采用占板面积小巧的耐热性能增强型 12 引脚 DFN 封装或 16 引脚窄体 SSOP 封装。

应用

单节锂离子电池供电型系统
3.3V_IN 系统
