特性

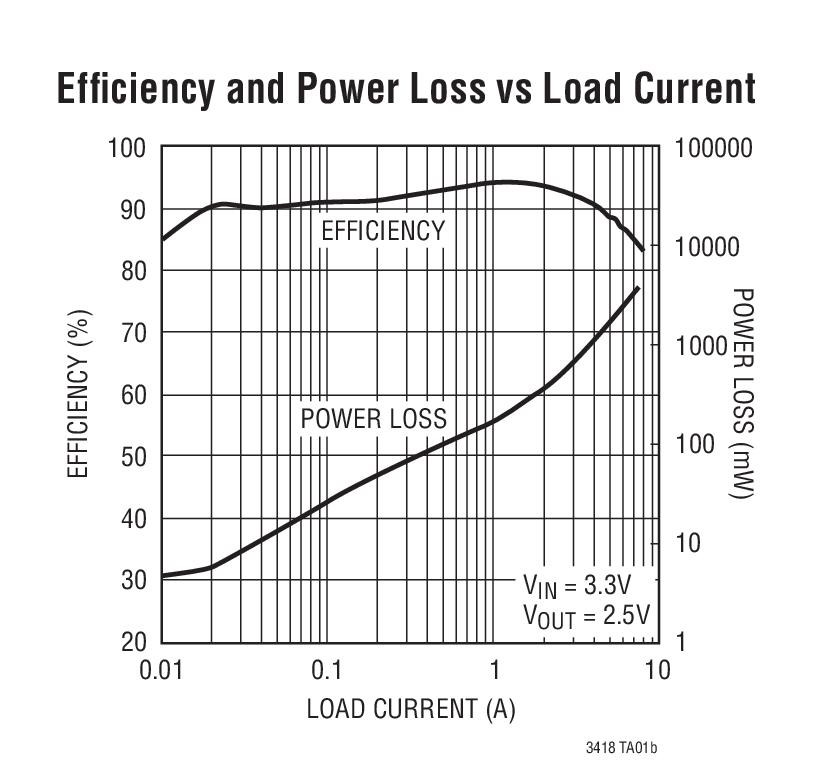

• 高效率：达 95%
• 8A 输出电流
• 2.25V 至 5.5V 输入电压范围
• 内置低 R_DS(ON) 开关：35mΩ
• 跟踪输入以提供简易型上电时序
• 可编程频率：300kHz 至 4MHz
• 0.8V ±1% 基准可提供低输出电压
• 静态电流：380µA
• 可选强制连续 / 突发模式 (Burst Mode^®) 操作 (具可调突发箝位)
• 可同步开关频率
• 低压降操作：100% 占空比
• 电源良好输出电压监视器
• 过热保护

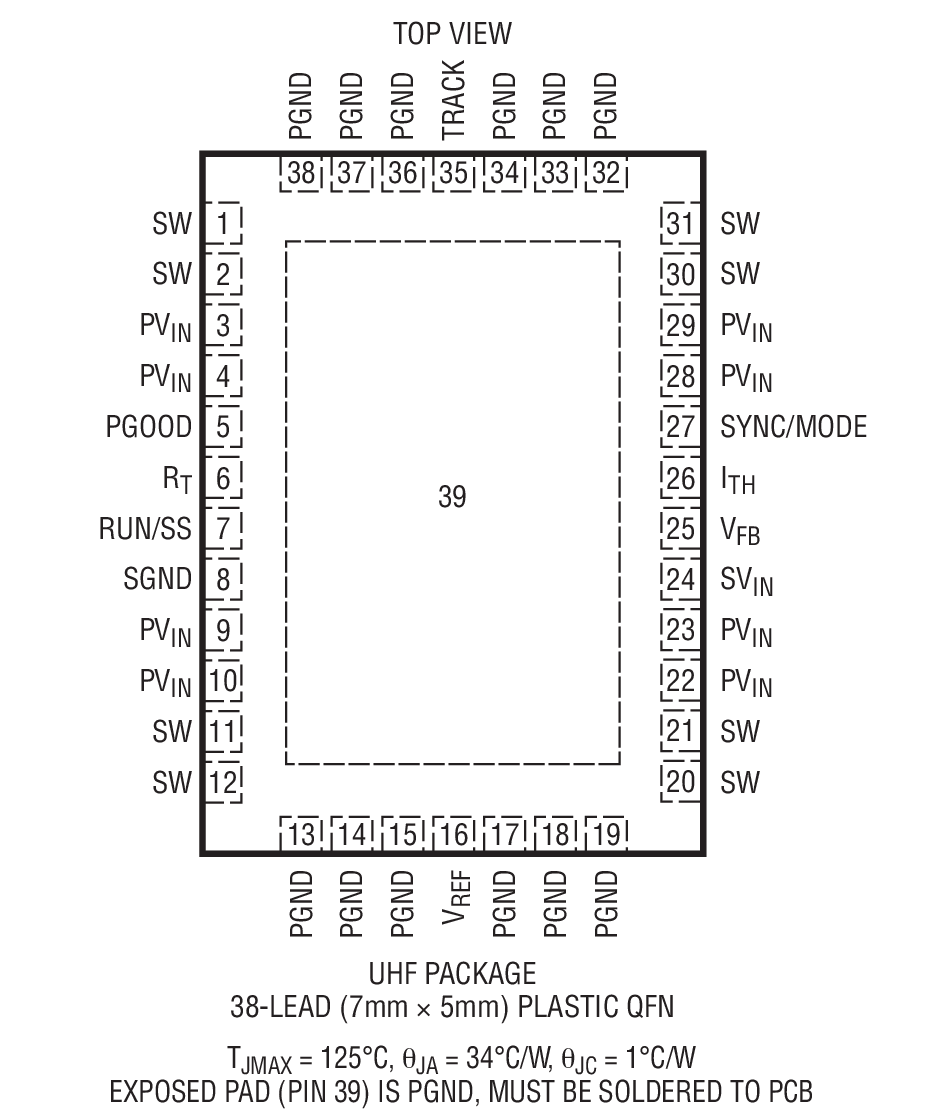

• 38 引脚扁平 (高度仅 0.75mm) 耐热增强型 QFN (5mm x 7mm) 封装



产品详情和应用

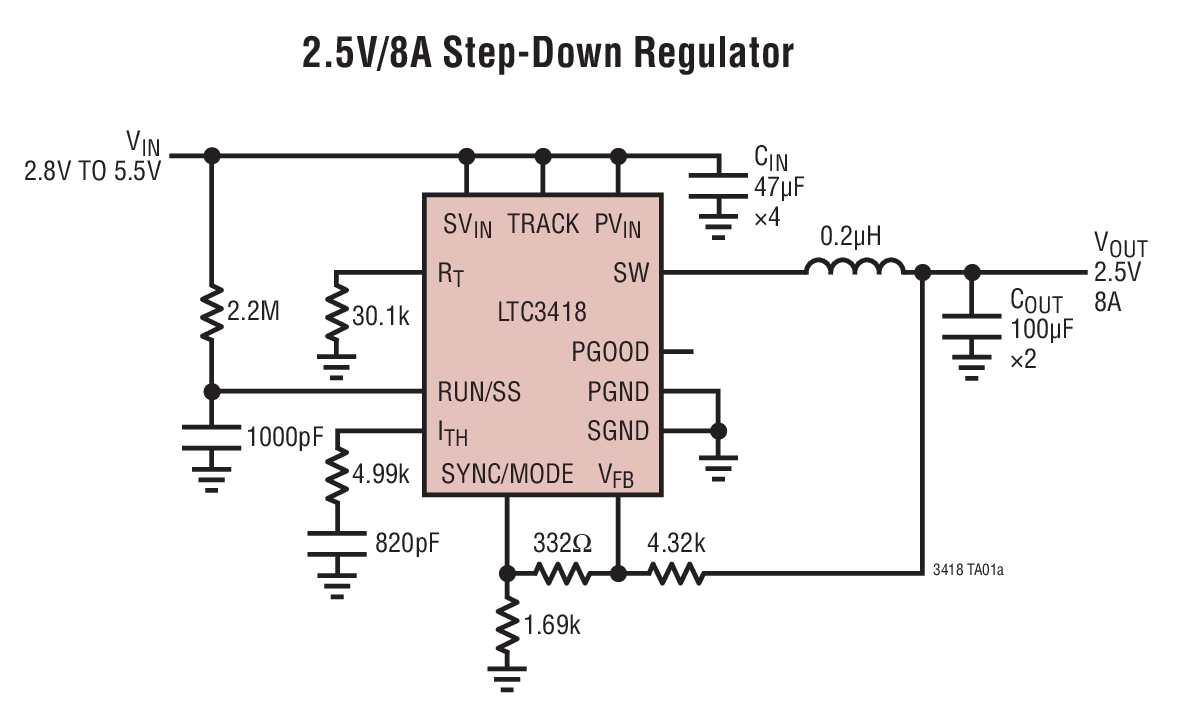

LTC^®3418 是一款采用恒定频率、电流模式架构的高效单片同步降压型 DC/DC 转换器。它可在 2.25V 至 5.5V 的输入电压范围内工作，并能在输送高达 8A 输出电流的同时提供一个 0.8V 至 5V 的已调输出电压。内部同步功率开关提升了效率，并免除了一个外部肖特基二极管。开关频率通过一个外部电阻器来设定，也可同步至一个外部时钟。OPTI-LOOP^® 补偿的运用使得能够在各种负载和输出电容器条件下对瞬态响应进行优化。

LTC3418 可配置成突发模式操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰，而突发模式操作则可通过减少轻负载条件下的栅电荷漏失来提供高效率。在突发模式操作中，由于对突发箝位电平实施外部控制，因而允许根据应用的要求来调整输出电压纹波。LTC3418 中的跟踪输入允许相对于另一个电源进行正确的排序。

• 微处理器、DSP 和存储器电源
• 分布式 2.5V、3.3V 和 5V 电源系统
• 汽车应用
• 负载点调节
• 笔记本计算机
