特性

• 宽工作 V_IN 范围：3.5V 至 60V
• 宽的负 V_OUT 范围：-0.4V 至超过 -150V
• 低工作 I_Q = 70μA
• 强大的高电压 MOSFET 栅极驱动器
• 恒定频率电流模式架构
• 经历了针对相邻引脚开路 / 短路的 FMEA 验证
• 在轻负载条件下可以选择执行高效率突发模式 (Burst Mode^®) 操作或脉冲跳跃模式
• 可编程固定频率：50kHz 至 850kHz
• 可锁相频率：75kHz 至 750kHz
• 准确的电流限值
• 可编程软起动或电压跟踪
• 内部软起动可保证平滑的启动
• 低停机电流：I_Q = 7μA
• 采用小外形 12 引脚耐热性能增强型 MSOP 封装和 DFN 封装



产品详情和应用

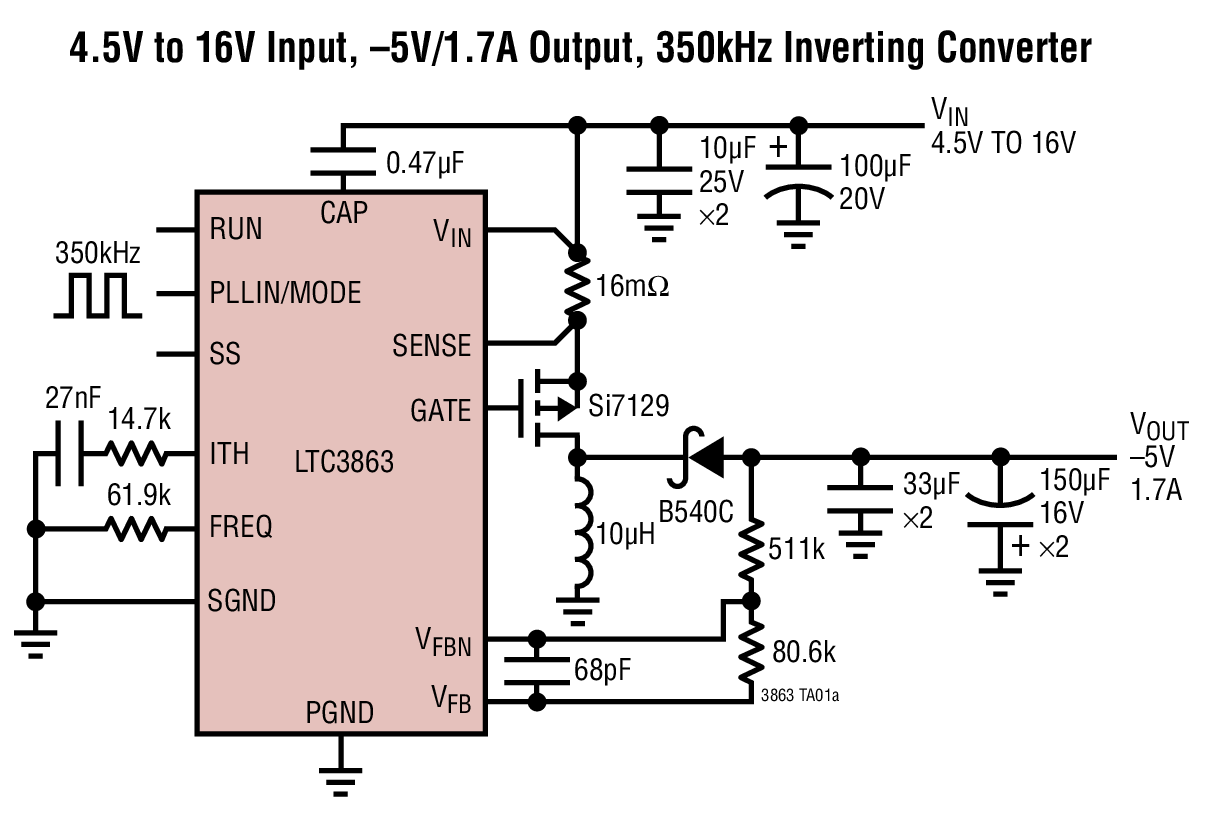

LTC^®3863 是一款稳固的负输出 DC/DC PMOS 控制器，专为汽车和工业应用而优化。其可驱动一个 P 沟道功率 MOSFET 以产生一个负输出，且只需单个电感器便可构成完整的电路。通常可实现 -0.4V 至 -150V 的输出电压，并能提供更高的电压 (仅受限于外部组件)。

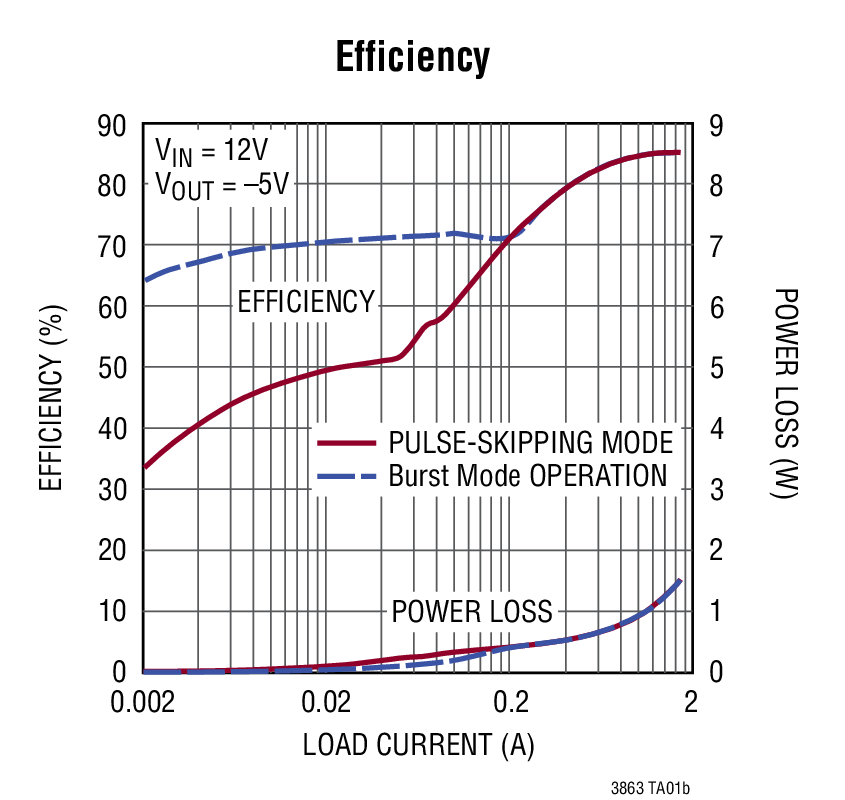

LTC3863 拥有卓越的轻负载效率，在一种用户可编程的突发模式操作中仅吸收 70μA 的静态电流。其峰值电流模式、恒定频率 PWM 架构可实现开关频率和输出电流限值的良好控制。开关频率能利用一个外部电阻器在 50kHz 至 850kHz 的范围内进行设置，而且可以同步至一个频率介于 75kHz 至 750kHz 之间的外部时钟。

LTC3863 提供了可编程软起动或输出跟踪。安全功能包括过压、过流和短路保护 (包含频率折返)。

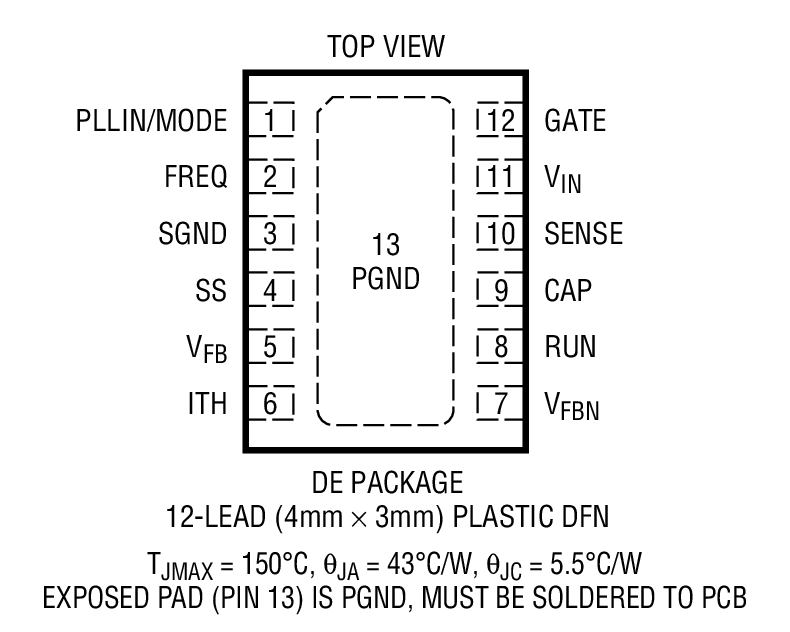

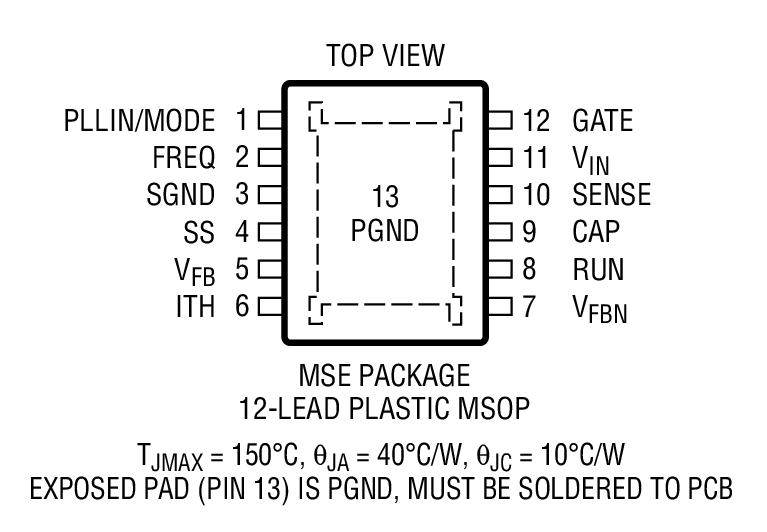

LTC3863 采用耐热性能增强型 12 引脚 MSOP 封装和 3mm x 4mm DFN 封装。

• 工业和汽车电源
• 电信电源
• 分布式电源系统
