ADI亚德诺 LTC3861 产品介绍

2026-03-09 0次

特性

采用电源模块、DrMOS 或外部栅极驱动器和 MOSFET 进行运作
具准确均流功能的恒定频率电压模式控制
±0.75% 0.6V 电压基准
双通道差分输出电压检测放大器
多相能力 —— 多达 12 相操作
可编程电流限值
可安全地给一个预偏置负载供电
高达 2.25MHz 的可编程或 PLL 可同步开关频率

采用电感器 DCR 的无损耗电流检测或采用检测电阻器的精准电流检测
V_CC 范围：3V 至 5.5V
V_IN 范围：3V 至 24V
电源良好输出电压监视器
输出电压跟踪能力
可编程软起动

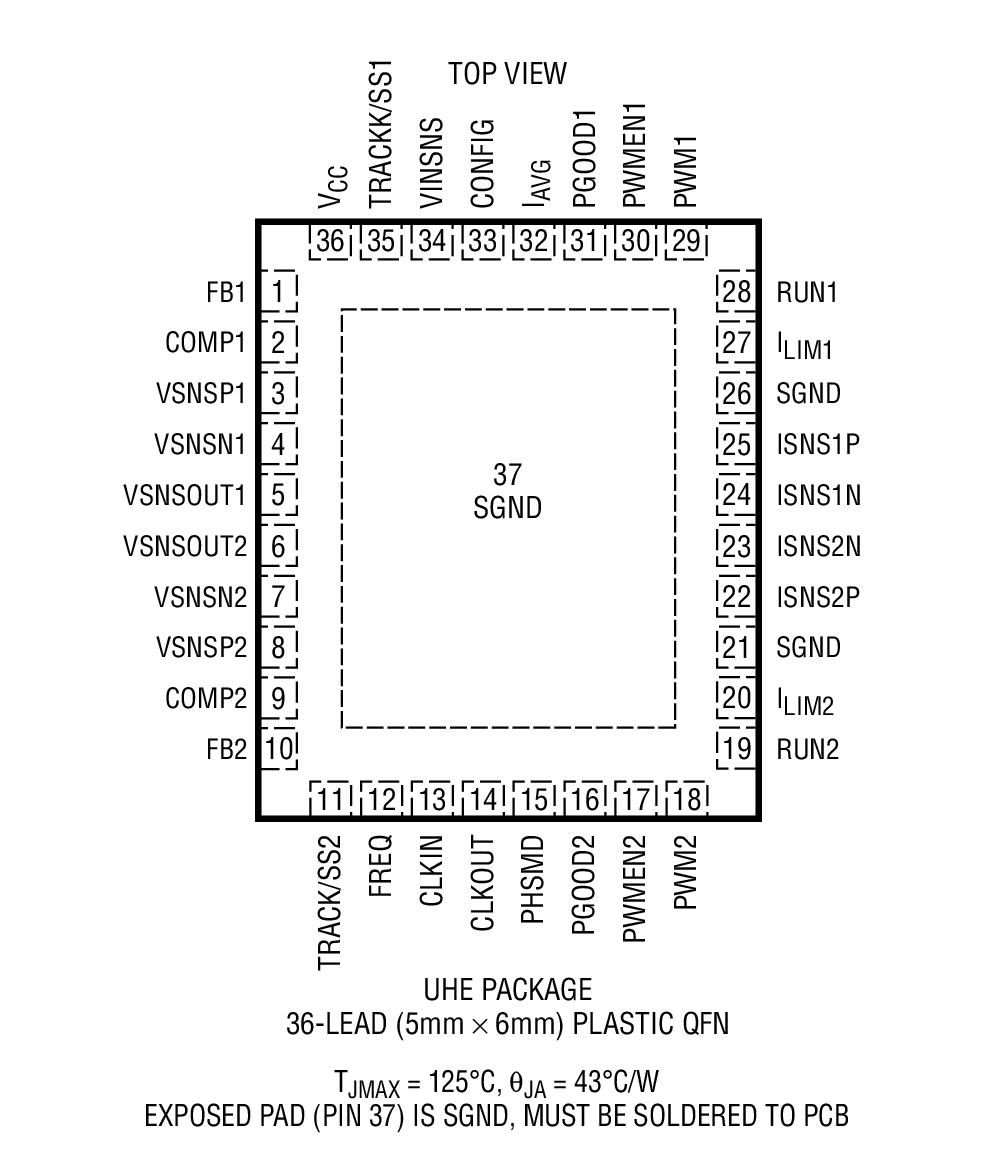

采用 36 引脚 5mm x 6mm QFN 封装

产品详情和应用

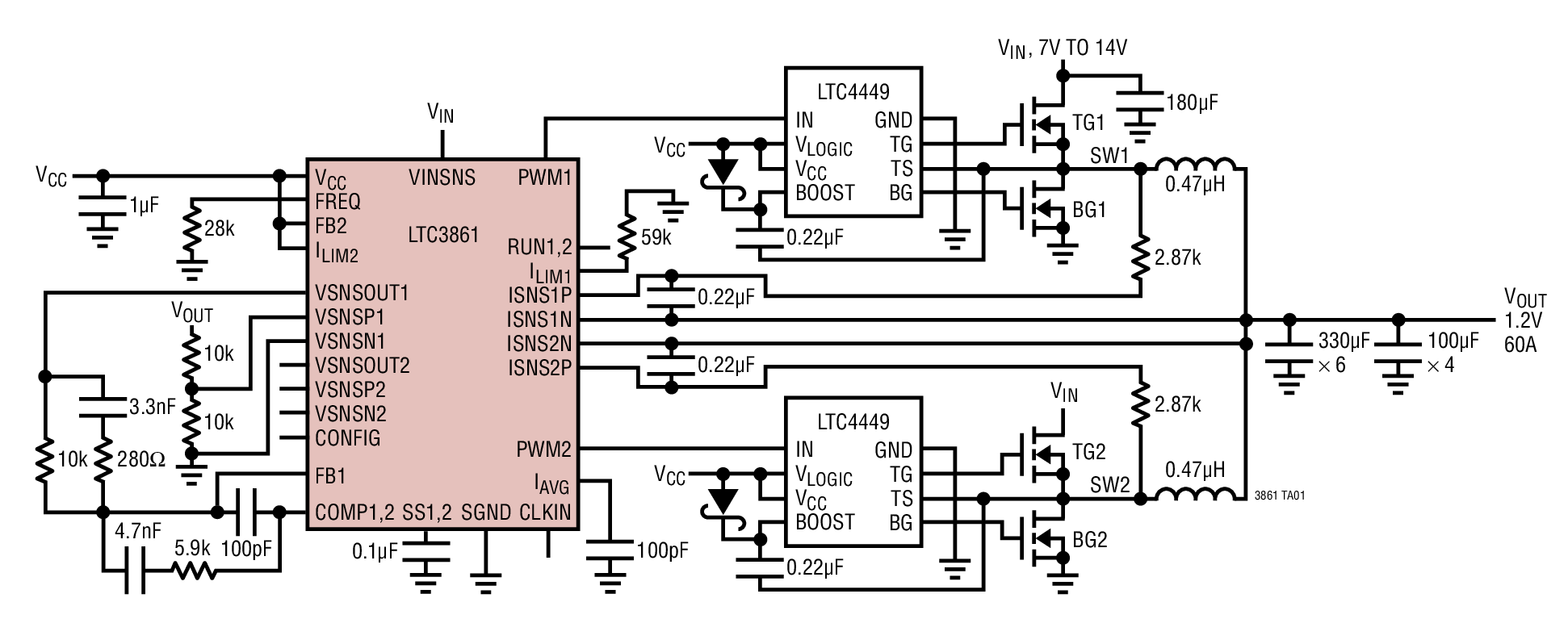

LTC^®3861 是一款双通道、多相 (PolyPhase^®) 同步降压型开关稳压控制器，用于高电流分布式电源系统、数字信号处理器及其他电信和工业 DC/DC 电源。它采用了一种恒定频率电压模式架构，并组合了非常低失调和高带宽的误差放大器及每通道一个远端输出检测差分放大器，旨在实现超卓的瞬态响应和输出调节性能。

该控制器运用了无损耗电感器 DCR 电流检测，以维持相位之间的电流平衡并提供过流保护。此芯片可在一个 3V 至 5.5V 的 V_CC 电源范围内运作，并专为实现从 3V ~ 24V 的 V_IN 至 0.6V ~ (V_CC – 0.5V) 的输出电压的降压转换而设计。

TRACK/SS 引脚提供了可编程软起动或跟踪功能。电感器电流反向在软起动期间停用，以安全地为预偏置负载供电。恒定的工作频率可同步至一个外部时钟或在 250kHz 至 2.25MHz 的范围内进行线性设置。多达 6 个 LTC3861 控制器能够并联起来工作，以实现 1、2、3、4、6 或 12 相操作。

LTC3681 采用 36 引脚 5mm x 6mm QFN 封装。LTC3681 采用 36 引脚 5mm x 6mm QFN 封装。LTC3861-1 是 LTC3861 的 32 引脚 QFN 版本，并具有一个差分远端输出电压检测放大器。

应用

高电流分布式电源系统
DSP、FPGA 和 ASIC 电源
数据通信和电信系统
工业电源
