• 固定频率、峰值电流模式控制
• 在整个温度范围内实现了 ±0.5% 的输出准确度
• 专为低 V_OUT 应用 (高达 3.3V) 而优化
• 双路输出或单路输出，多相操作
• 宽 V_IN 范围：4.5V 至 30V 工作
• 高速差分远端采样放大器
• 可采用电感器 DCR 或检测电阻器
• 可调峰值电流检测电压：24mV 至 85mV
• 非常低占空比操作：t_ON(MIN) = 65ns (典型值)
• 强大的内部栅极驱动器
• 旨在减小输出电容 C_OUT 的可设置负载电压
• 用于多达 12 相操作的时钟输入和输出
• 固定频率操作：250kHz 至 750kHz
• PLL同步范围：150kHz 至高达 900kHz
• 可选择的 CCM (连续导通模式) 或 DCM (断续导通模式) 操作

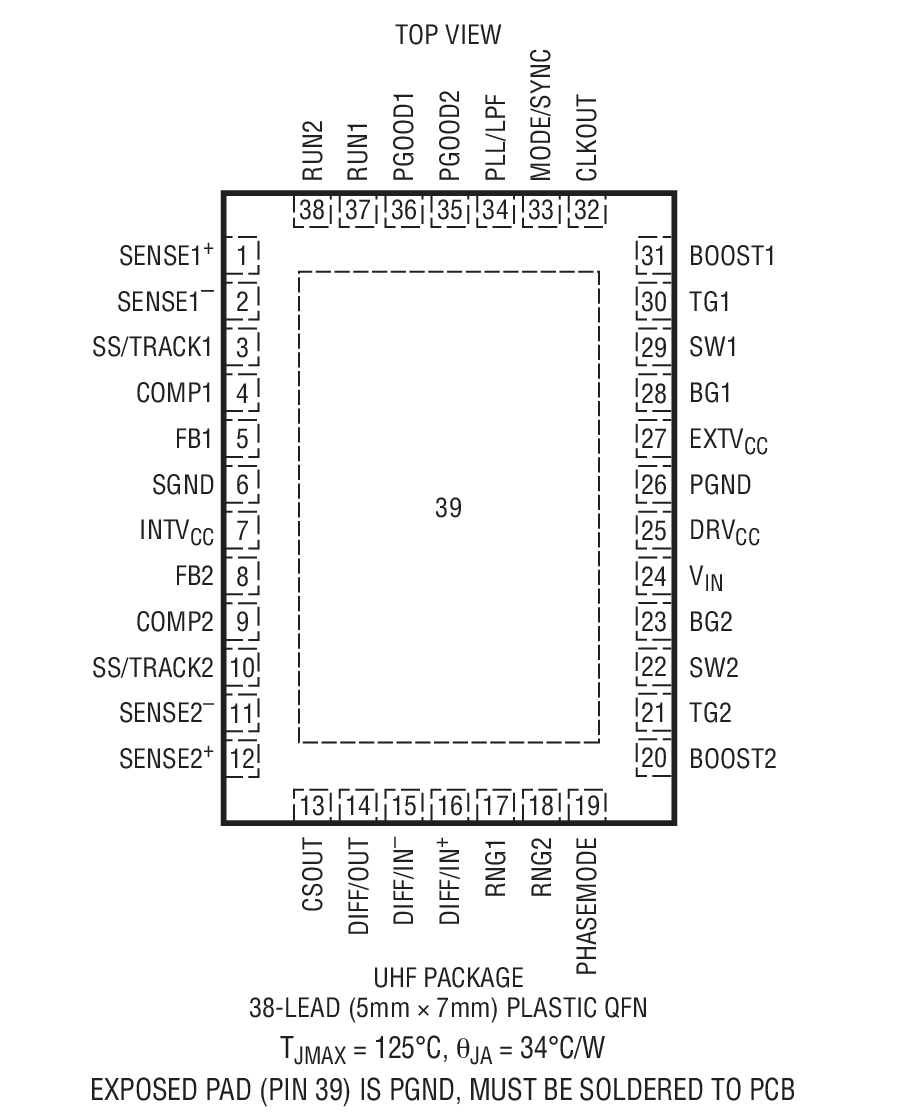

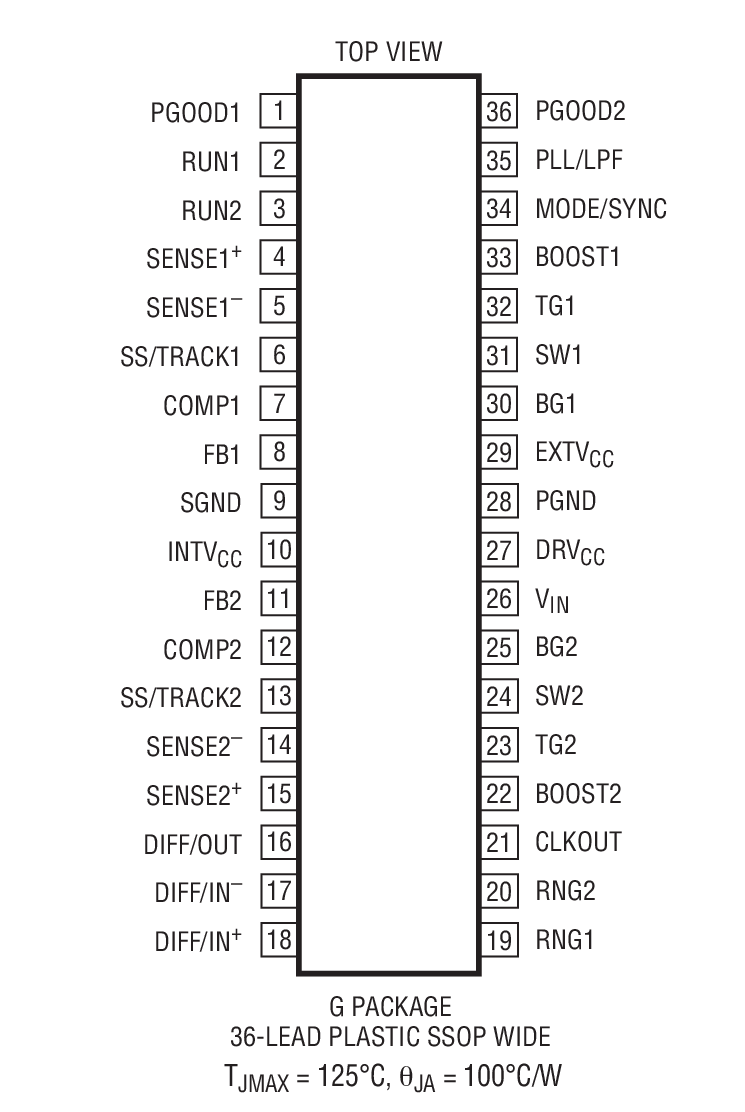

• 采用 5mm x 7mm QFN 和 G36 封装

产品详情和应用

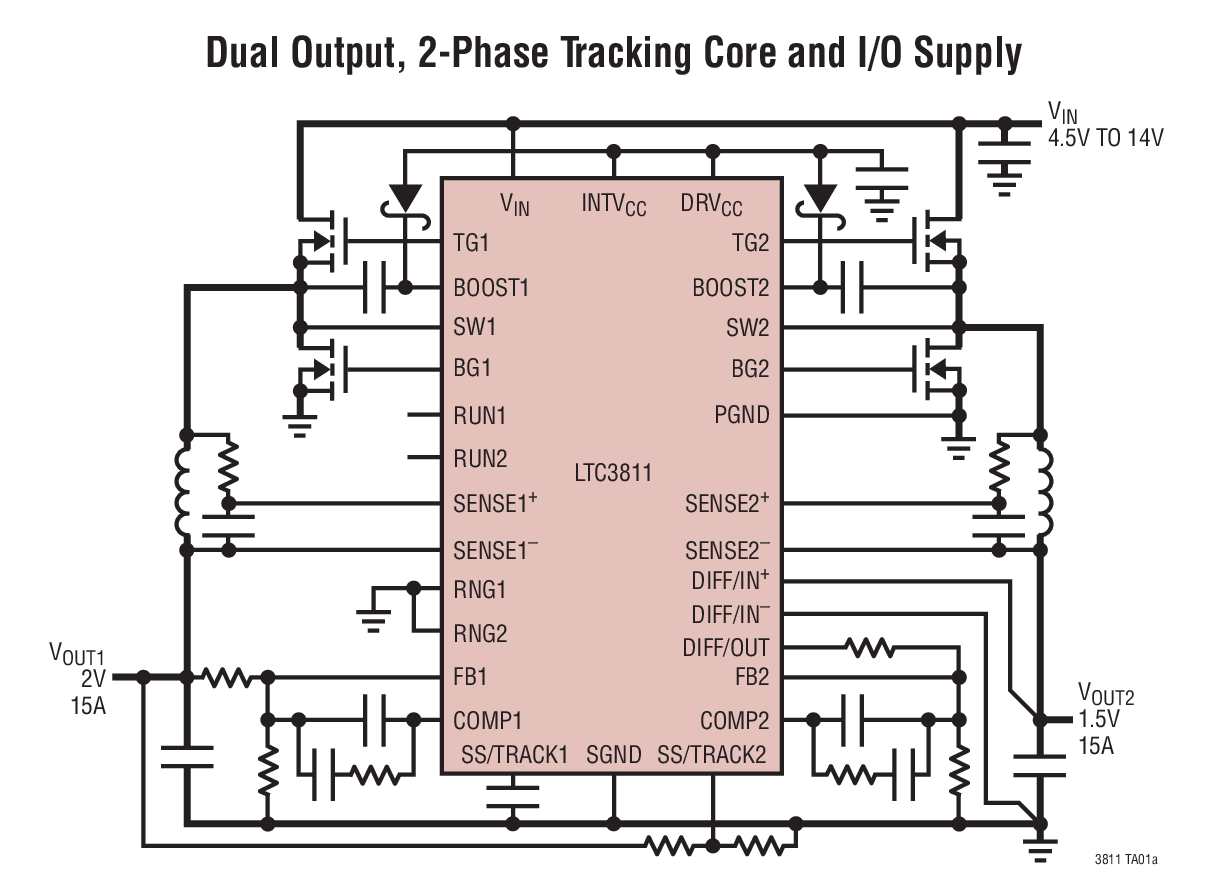

LTC^®3811 是一款双路、PolyPhase^® 同步降压型开关稳压控制器，专为高达 3.3V的输出电压而优化。LTC3811 包括高带宽误差放大器和一个高速差分远端采样放大器。检测电压的可设置范围为 24mV 至 85mV，因而允许使用电感器 DCR 或一个分立的检测电阻器。利用 MODE/SYNC 输入、CLKOUT 输出和 PHASEMODE 控制引脚实现了多相操作，可执行单相、两相、三相、四相、六相或 12 相操作。

强大的内部栅极驱动器较大限度地降低了开关损耗，并允许把多个功率 MOSFET并联起来使用，以适应高电流应用。

LTC3811 的工作频率可以设置在 250kHz 至 750kHz 的范围内，也可以采用内部PLL 使之与一个外部时钟相同步。

LTC3811 具有电压跟踪和排序功能，并利用一个外部电容器来设置软起动。停机模式可把电源电流减小至 20μA。


应用

• 网络服务器
• 高电流 ASIC 电源
• 低电压功率分配
