ADI亚德诺 MAX25255 产品介绍
2026-03-09
0次
特性
- 双路降压转换器
- 宽输入范围：3.0V至36V（42V，最大值）
- 低关断电源电流（6.5µA，最大值）
- 一个通道开启时达到低工作静态电流（12µA，典型值）
- VOUT可编程范围：0.8V至14V
- 每通道电流高达8A
- 两个转换器之间180°错相工作
- 最短导通时间：24ns（典型值）
- 双相/四相操作
- 能够并行操作两个IC以实现四相操作
- 均流精度：±10%
- 双相和四相分别支持高达16A和32A
- 诊断和冗余电路(MAX25255)
- 符合ASIL B标准要求
- 冗余基准电压源
- 芯片温度监控器
- 精密过压和欠压保护
- 概述

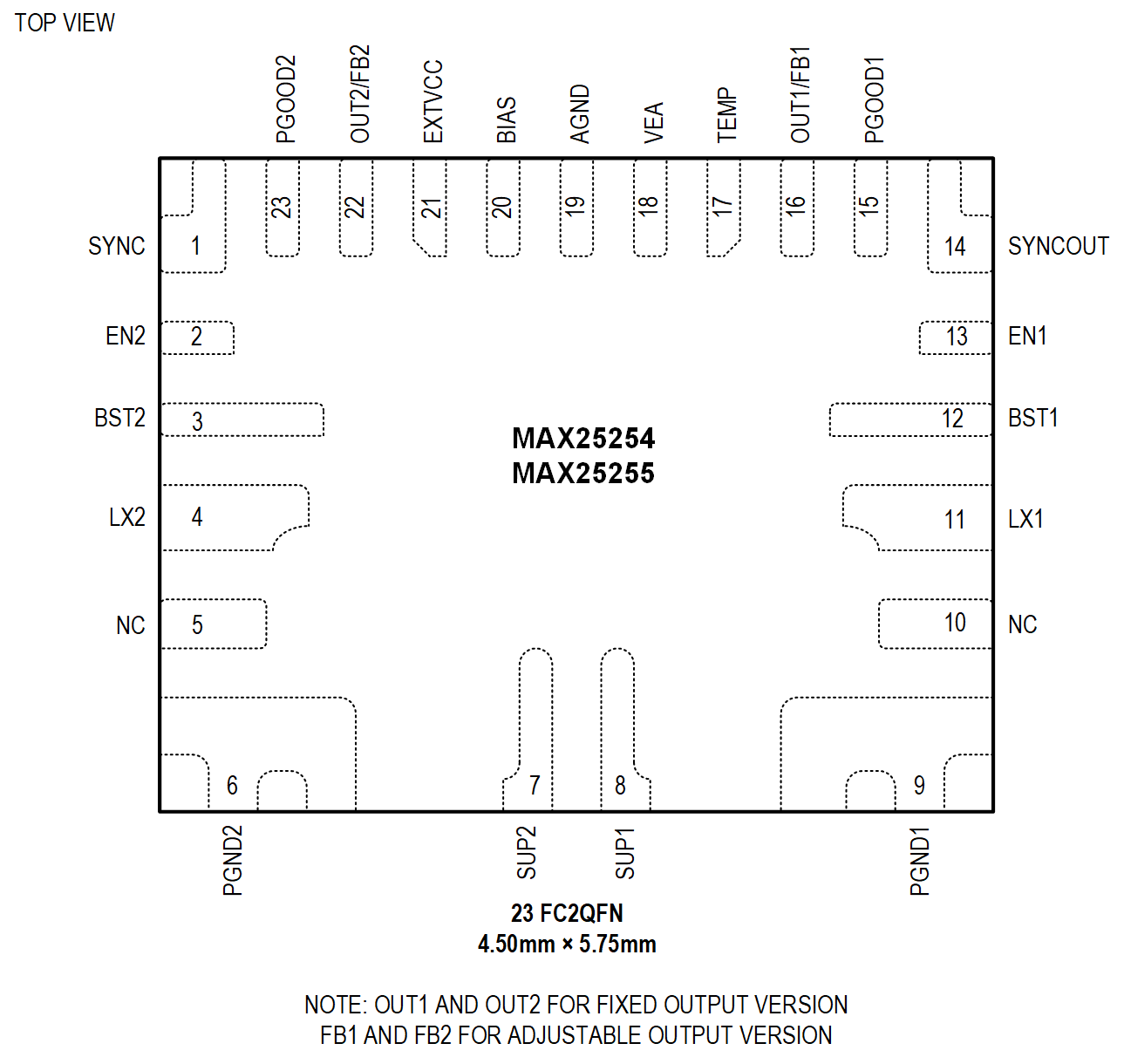

- 采用23引脚、4.50mm x 5.75mm FC2QFN封装
- 工作环境温度范围：-40°C至+125°C
- 符合AEC-Q100标准要求
- 提供200kHz、400kHz、1MHz或2MHz开关频率选项
- 扩频
产品详情和应用

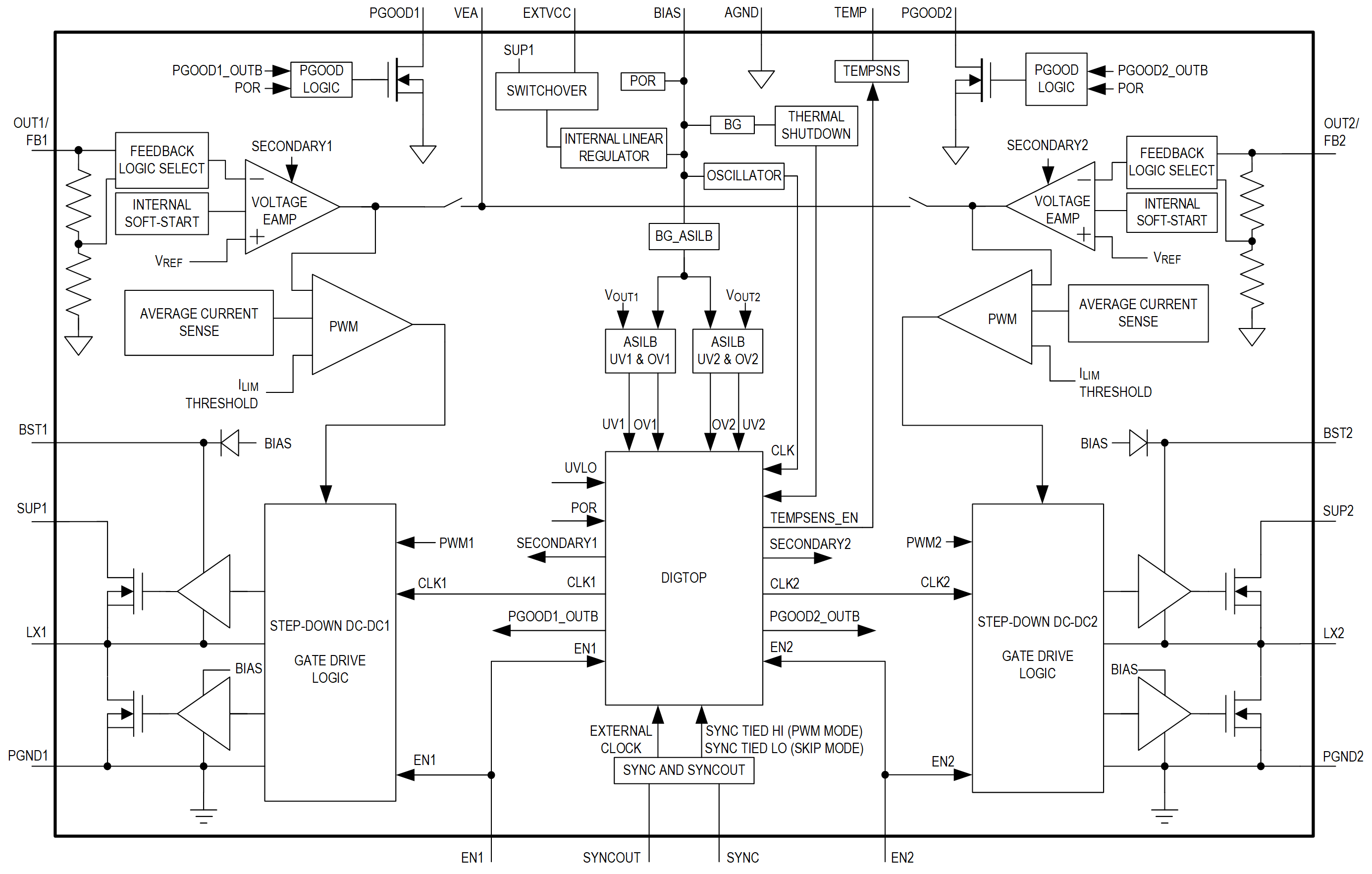

MAX25254/MAX25255 是集成了高侧和低侧开关的小型同步双路降压转换器。这些IC可在3V至36V的输入电压范围内为每个通道提供高达8A的电流，而在无负载时静态电流消耗仅为12μA。电压质量可以通过观察PGOOD信号来监测。在压差区域内调节输出电压时，MAX25254/MAX25255可在99%的占空比下运行，非常适合汽车和工业应用。
MAX25254/MAX25255提供5V和3.3V两种固定输出电压。提供四个固定频率选项，因此所需外部元件数量少，同时能够减少输出纹波，并确保没有AM干扰。MAX25254/MAX25255可在轻负载条件下进入跳跃模式，空载时的静态电流超低，只有12μA。订购MAX25254/MAX25255时可启用扩频以获得出色的EMI性能。
MAX25254D和MAX25255D中的两个降压转换器可配置为双相操作，使输出负载能力达到16A。此外，MAX25254D/MAX25255D和MAX25254Q/MAX25255Q可并联使用，以提供支持高达32A（最大值）输出电流的四相操作。
MAX25254/MAX25255采用小型4.50mm x 5.75mm 23引脚FC2QFN封装，所需外部元件非常少。
应用
- 音响主机的前端电源
- ASIL应用
- 通用双路降压转换器
- 远程信息处理模块
- 前置摄像头电源
