特性

• 3.6V 至15V 输入电压范围
• 每通道的输出电流为±3A

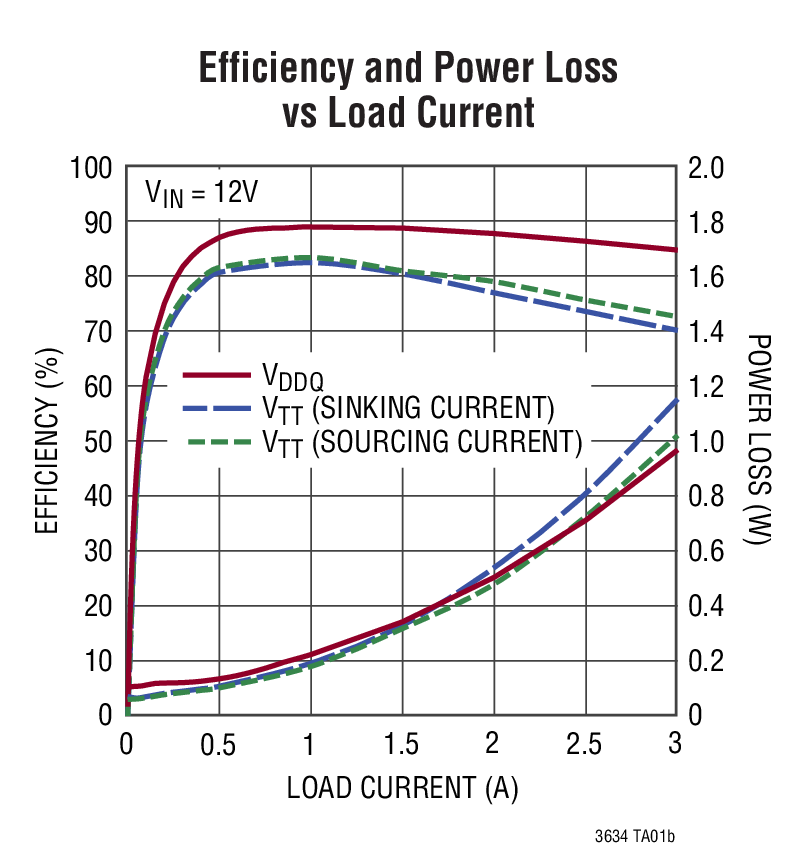

• 效率高达 95%
• 通道之间的 90°/180° 可选相移
• 可调开关频率范围：500kHz 至 4MHz
• VTTR = V_DDQ / 2 = V_TT基准
• 准确度为 ±1.6% 的 VTTR (在 0.75V)
• 最佳 V_OUT范围：0.6V 至 3V
• ±10mA 缓冲输出负责提供 V_REF 基准电压
• 旨在实现超卓的电压和负载瞬态响应的电流模式操作
• 外部时钟同步
• 短路保护
• 输入过压和过热保护
• 电源良好状态输出

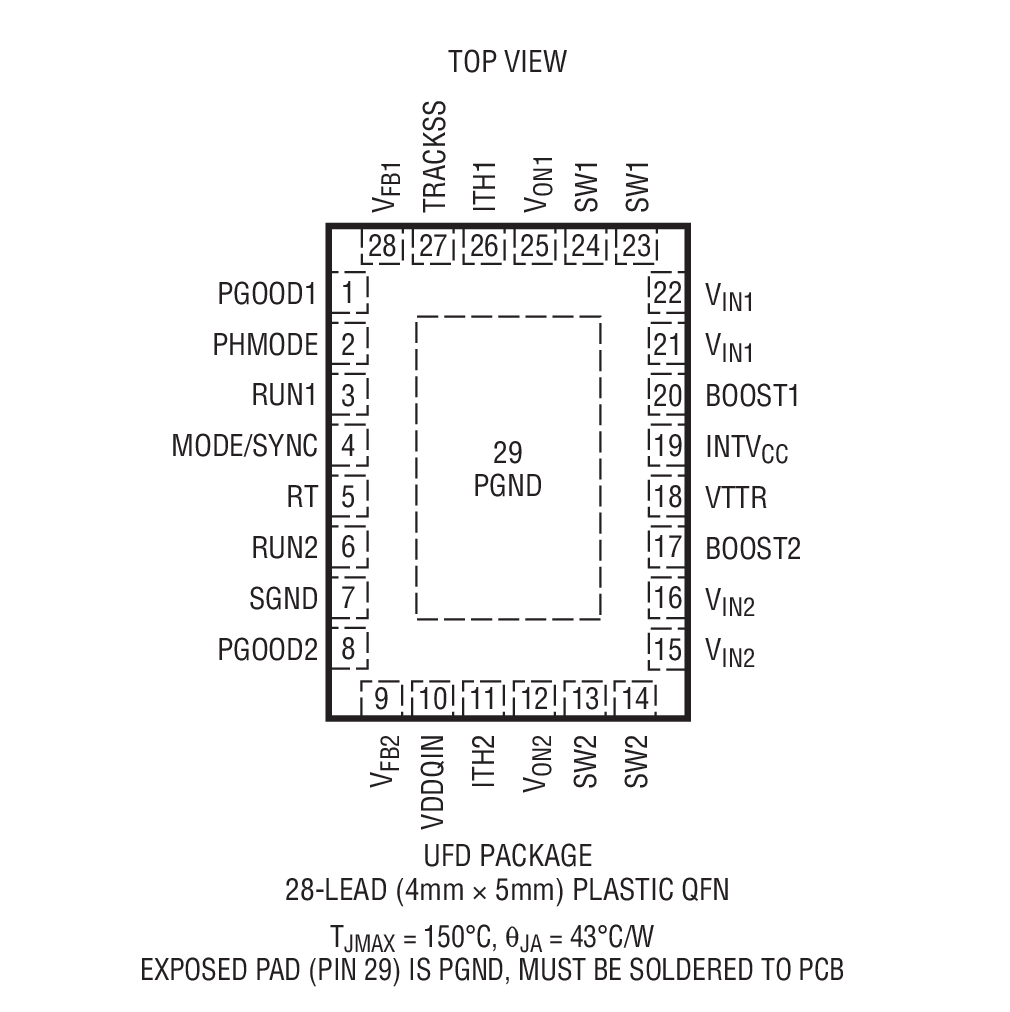

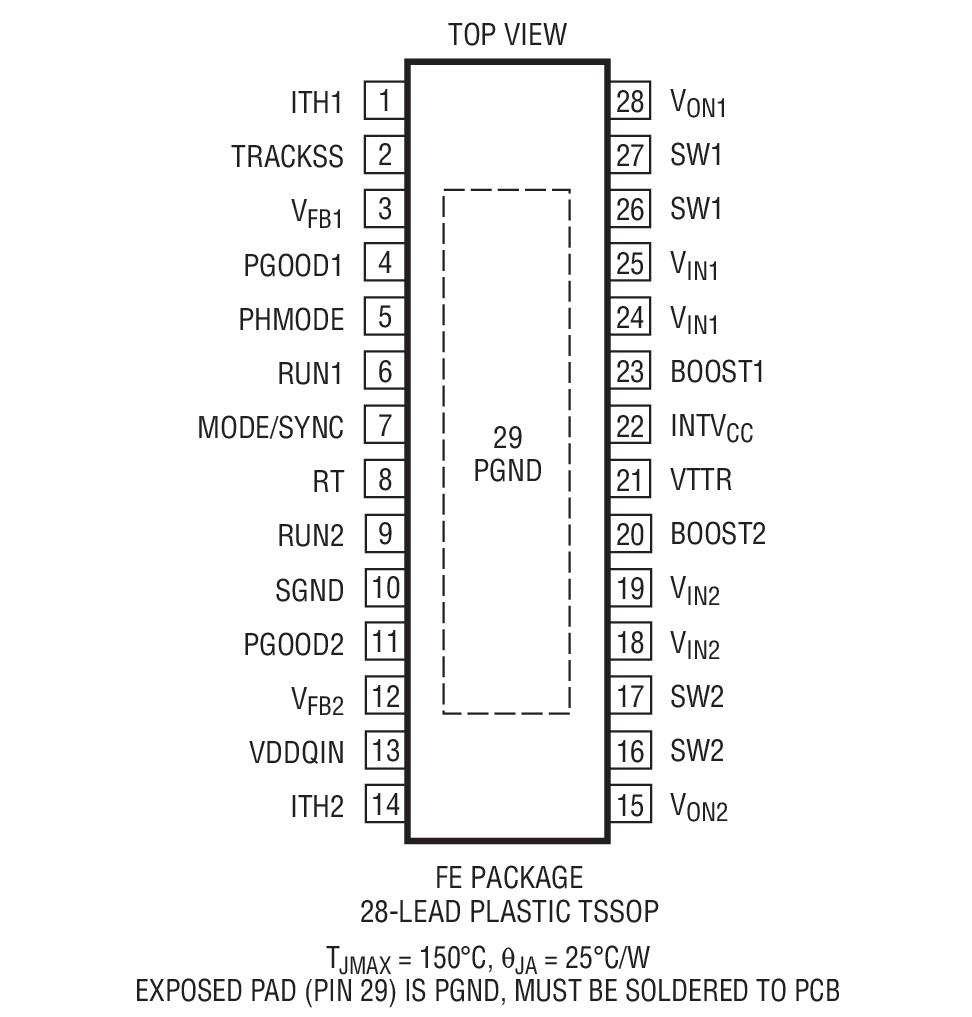

• 采用 (4mm x 5mm) QFN-28 封装和耐热性能增强型 28 引脚 TSSOP 封装

产品详情和应用

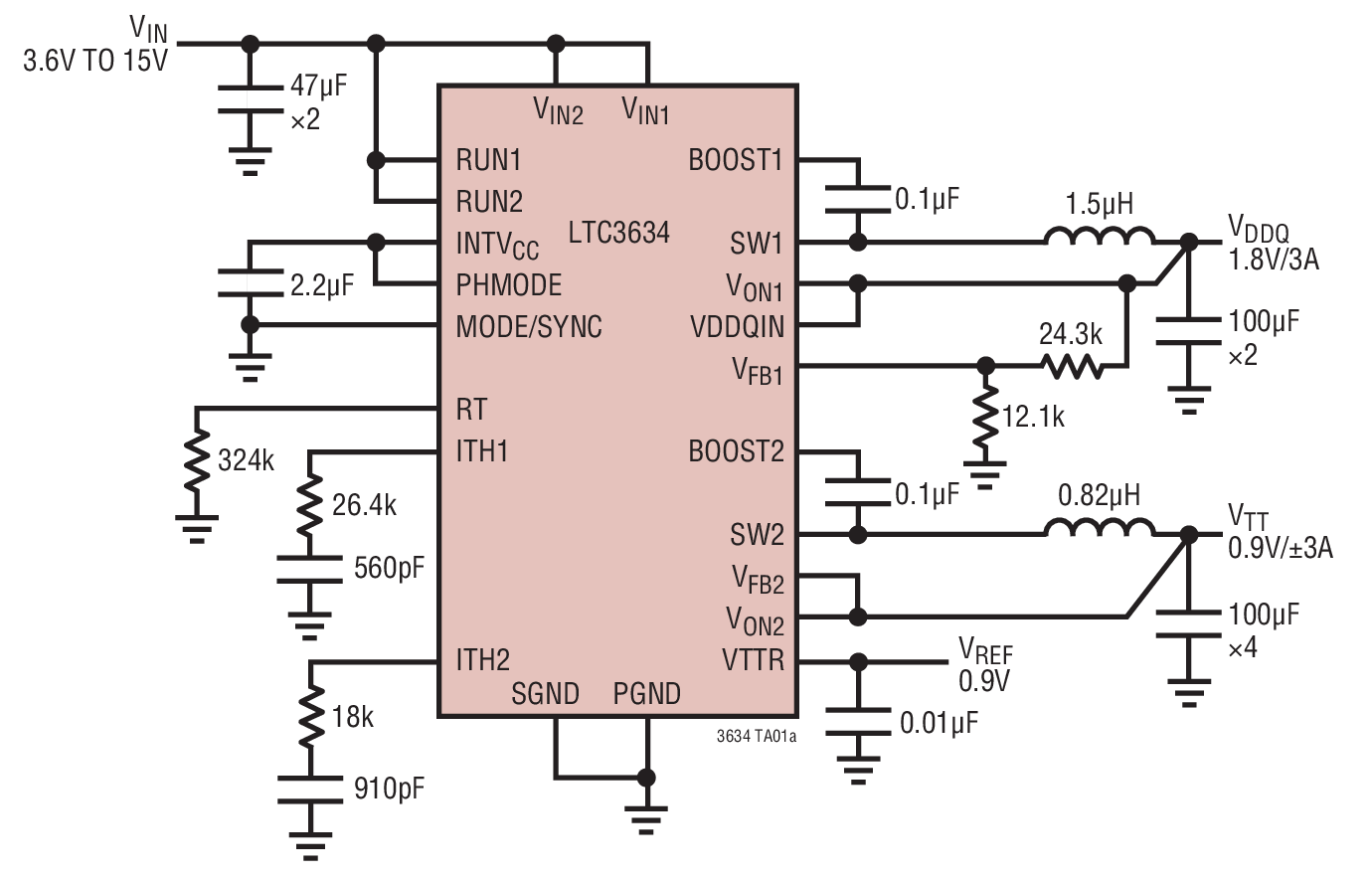

LTC^®3634 是一款高效率、双通道、单片式、同步降压型稳压器，可为 DDR1、DDR2 和 DDR3 SDRAM 控制器提供电源及总线终端电压轨。该器件的工作输入电压范围为 3.6V 至 15V，从而使其适合于那些采用一个 5V 或 12V 输入的负载点电源应用以及各种电池供电型系统。

V_TT 稳定输出电压等于 VDDQIN • 0.5。一个能驱动 10mA 负载的片内缓冲器可提供一个也等于 VDDQIN • 0.5 的低噪声基准输出 (VTTR)。

此 IC 的工作频率可利用一个外部电阻器在 500kHz 至 4MHz 的范围内进行设置和同步处理。两个通道能够 180° 异相运行，这放宽了对输入和输出电容的要求。独特的受控接通时间架构非常适合在高开关频率条件下采用一个 12V 电源来给 DDR 应用电路供电，因而允许使用较小的外部组件。

LTC3634 可提供 28 引脚 4mm x 5mm QFN 封装和具裸露衬垫的 28 引脚 TSSOP  封装。

• DDR 存储器电源
