ADI亚德诺 LTC7821 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：10V 至 72V (80V 绝对最大值)
软开关用于实现低噪声操作
可锁相的固定频率：200kHz 至 1.5MHz
±1% 输出电压准确度
R_SENSE 或 DCR 电流检测
可编程的连续导通模式 (CCM)、不连续导通模式 (DCM) 或突发模式 (Burst Mode^®) 操作
CLKOUT 引脚用于多相操作
短路保护
EXTV_CC 输入用于改善效率
单调性的输出电压启动
任选的外部基准

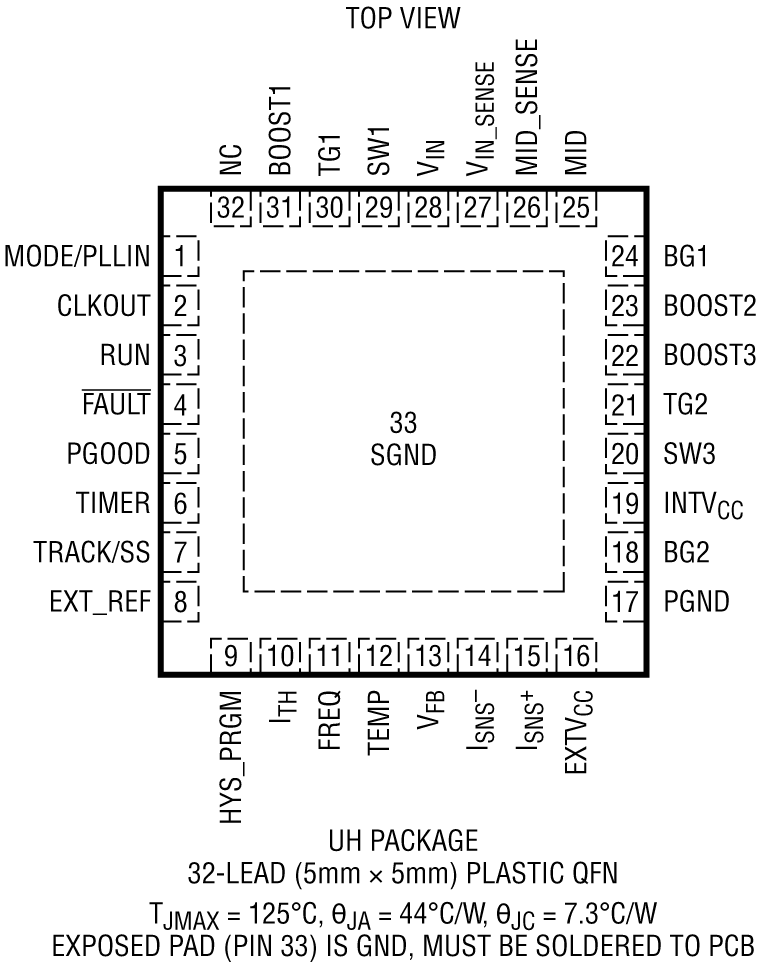

32 引脚 (5mm x 5mm) QFN 封装

产品详情和应用

LTC^®7821 采用了一种把软开关充电泵拓扑与一个同步降压型转换器相结合的专有架构，以提供比传统开关架构更胜一筹的效率和EMI性能。

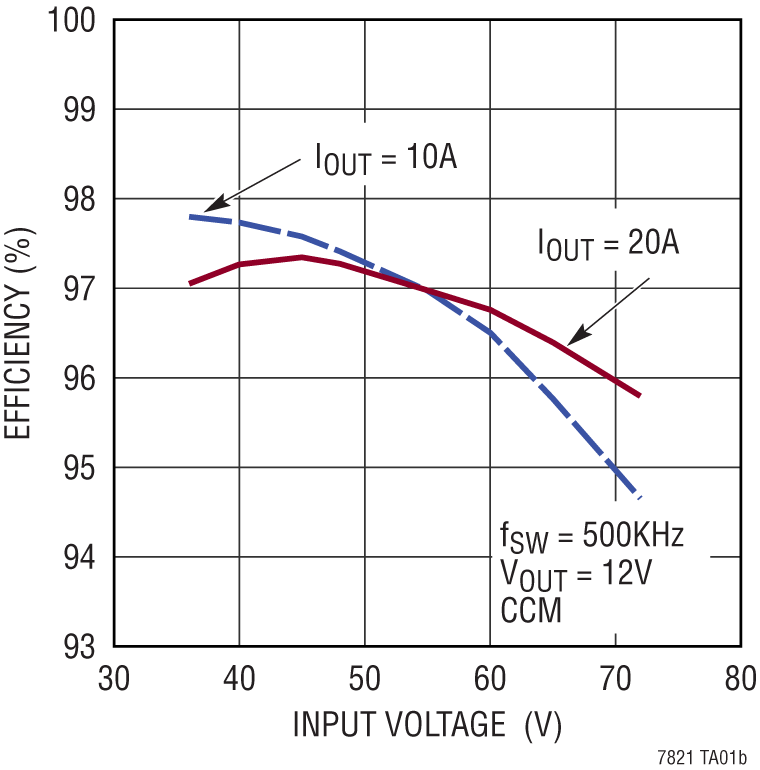

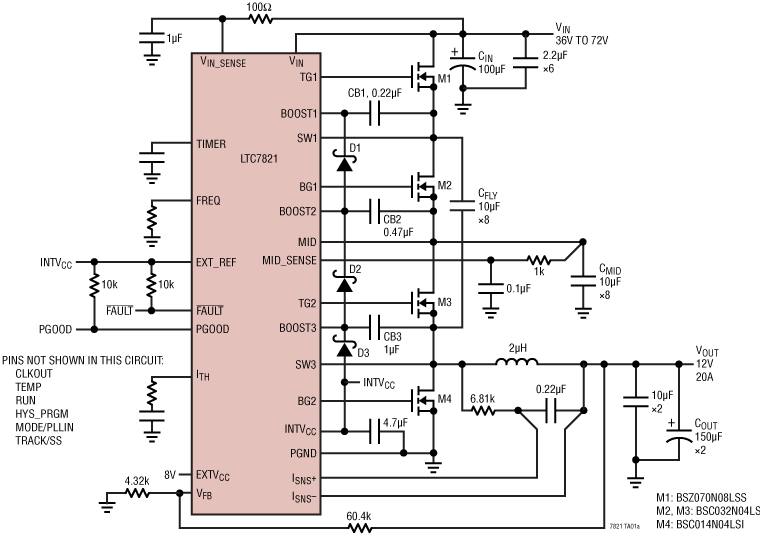

在典型的48V至12V转换应用中，当LTC7821的开关频率为500kHz时可获得高于97%的效率。而传统控制器只有以500kHz的1/3频率执行开关操作才能达到相同的效率。较高的开关频率允许使用较小的电感，从而实现较快的瞬态响应和较小的解决方案尺寸。

LTC7821可以很容易地并联，以利用其准确的均流能力和频率同步功能提供较高的输出电流。

应用

中间总线转换器
高电流分布式电源系统
电信、数据通信和存储系统
